福斯高压截止阀精细三维结构模型

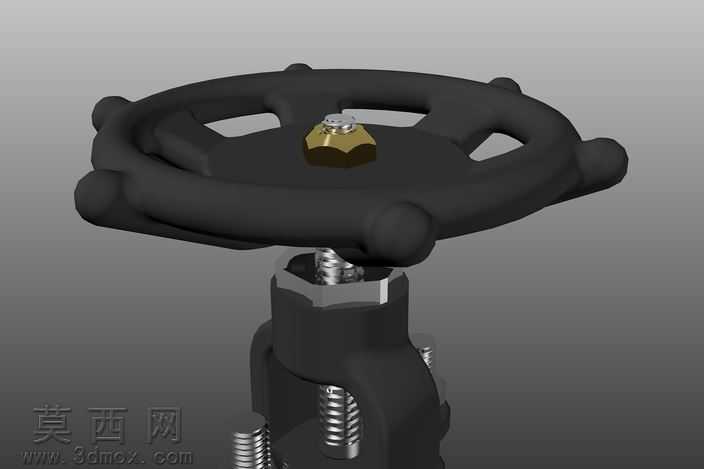

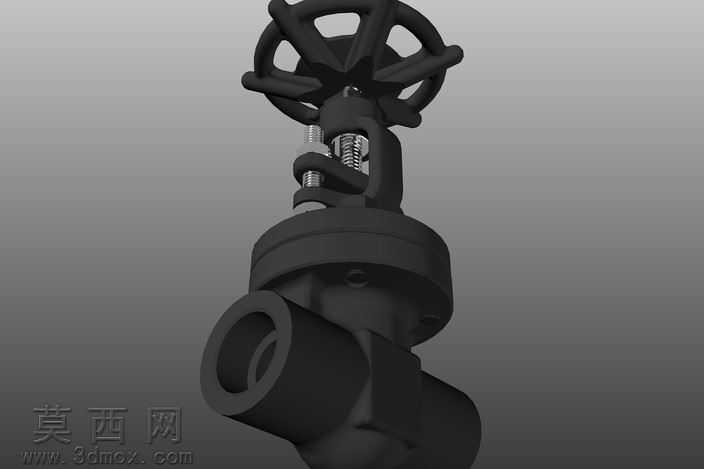

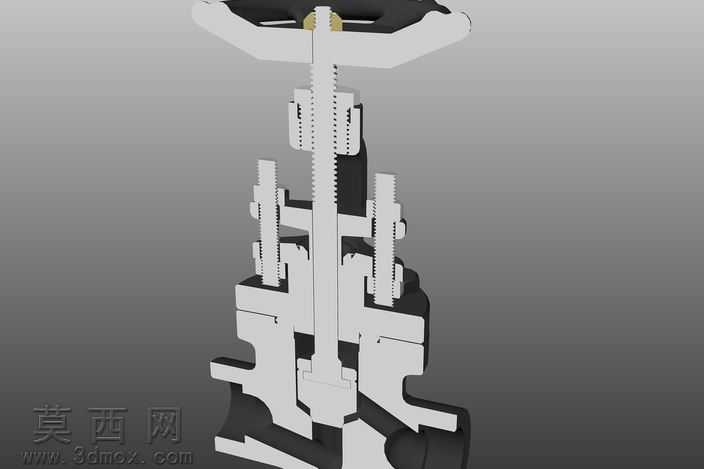

本模型为额定3500psi的高压截止阀三维建模成果，建模过程以实物卡尺实测的各零部件尺寸为基准，严格还原福斯制造的该款截止阀的真实结构与装配关系，整体建模精度满足工作原型制作的尺寸要求。建模阶段采用自下而上的装配设计思路，先逐一完成单个零件的特征建模：首先构建阀体主体，针对阀体的承插式连接端口、内部介质流道、阀座安装位的结构特征，通过拉伸、旋转、扫描切除等特征命令完成实体构建，精准还原流道的通径尺寸、过渡圆角以及壁厚参数，保证模型结构强度与实物一致。其次完成阀杆、阀瓣、阀座等核心截流部件的建模，还原阀杆的梯形传动螺纹结构、阀瓣与阀座的密封面配合角度、阀瓣的导向定位结构，确保截流动作的结构逻辑符合截止阀的工作原理。随后完成手轮、阀盖、填料压盖、锁紧螺栓等操作与密封部件的建模：手轮部分还原轮辐的镂空结构、中心的阀杆连接方孔、顶部的标识嵌件结构；阀盖部分还原与阀体的法兰连接止口、填料函的阶梯内腔结构；填料压盖与锁紧螺栓部分还原螺栓的螺纹特征、压盖的弧形压紧面结构，精准复现实物的填料密封压紧结构。装配阶段严格按照实物的装配顺序添加配合关系，对螺纹传动部分添加螺旋配合模拟手轮转动带动阀杆升降的动作逻辑，对密封面添加重合配合保证密封结构的装配精度，对螺栓连接添加同轴与面重合配合还原紧固件的装配状态。材质与渲染阶段，为阀体、阀盖、手轮等铸铁部件赋予哑光黑色铸铁材质，还原实物的表面喷砂质感；为阀杆、螺栓等金属加工件赋予抛光不锈钢材质，表现金属件的机加工光泽；为密封填料、手轮顶部嵌件赋予对应的非金属材质，通过环境光、漫反射参数的调整，渲染出清晰展示内部装配结构的半剖视角效果，直观呈现阀门内部的弹簧复位结构、填料密封结构、螺纹传动结构的布局，让模型既具备精准的尺寸参数参考价值，也能清晰展示高压截止阀的内部工作原理，可用于阀门结构教学、管路系统装配模拟、产品原型设计验证等场景。
