小型水下探测潜航器结构设计方案

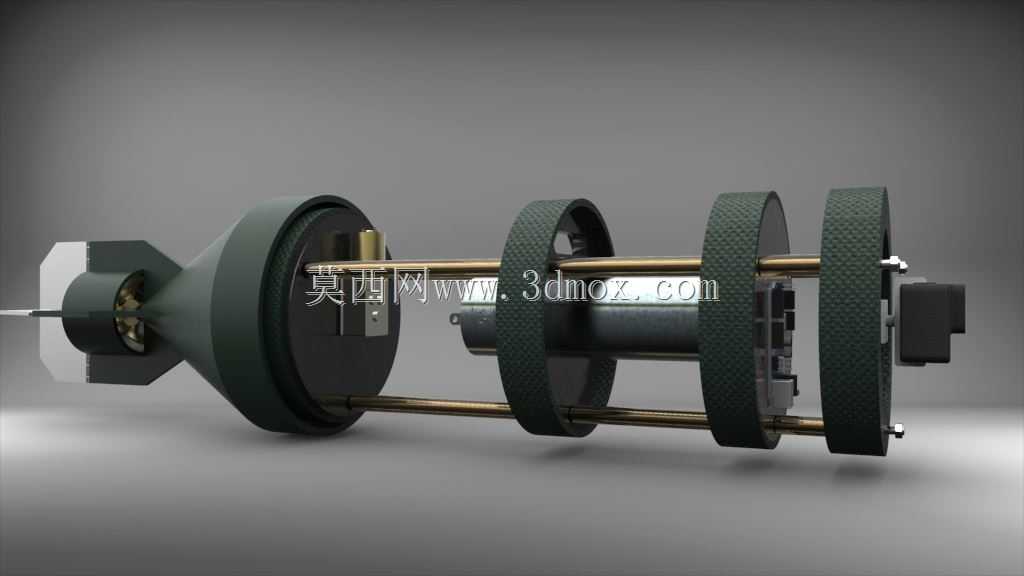

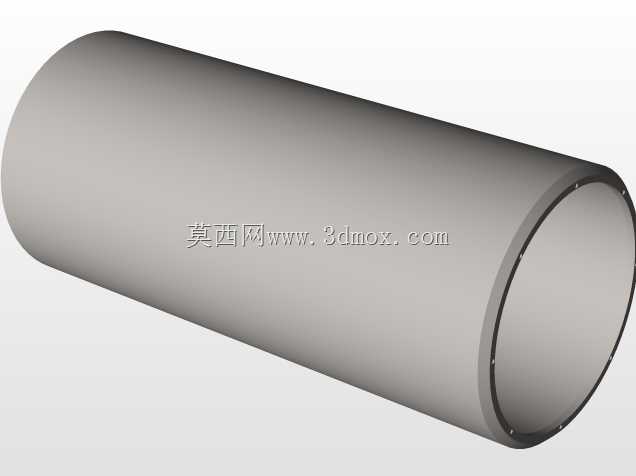

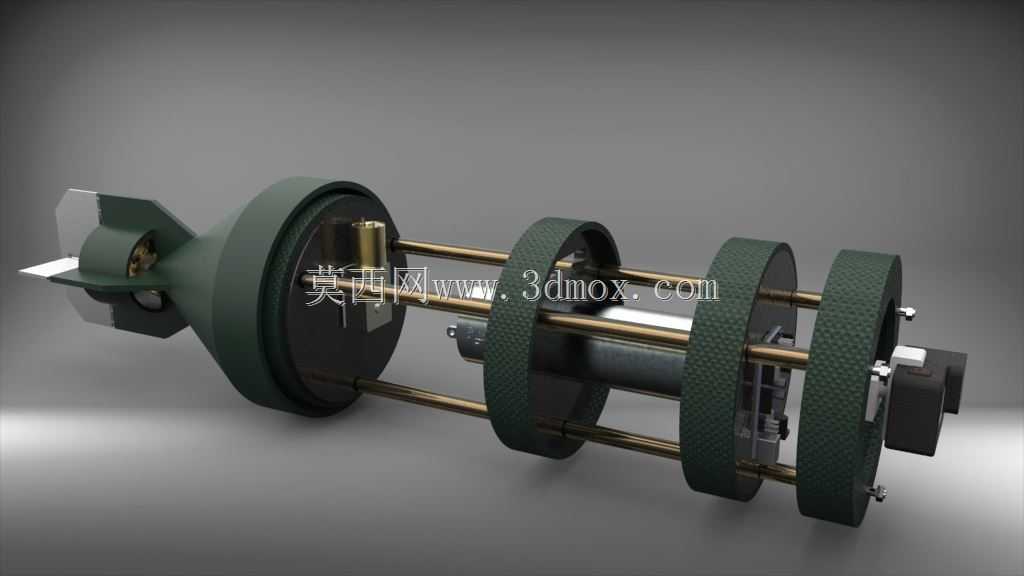

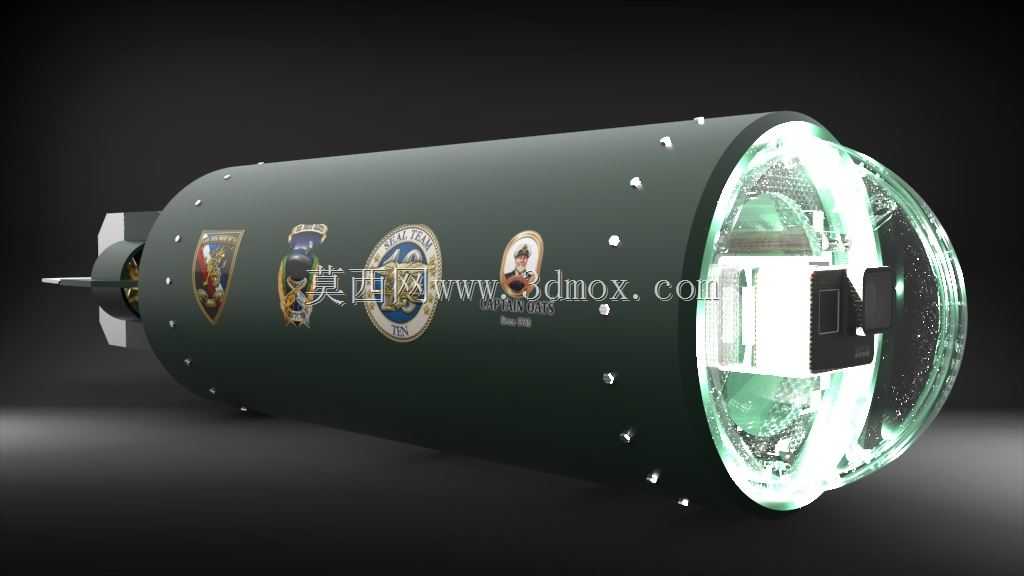

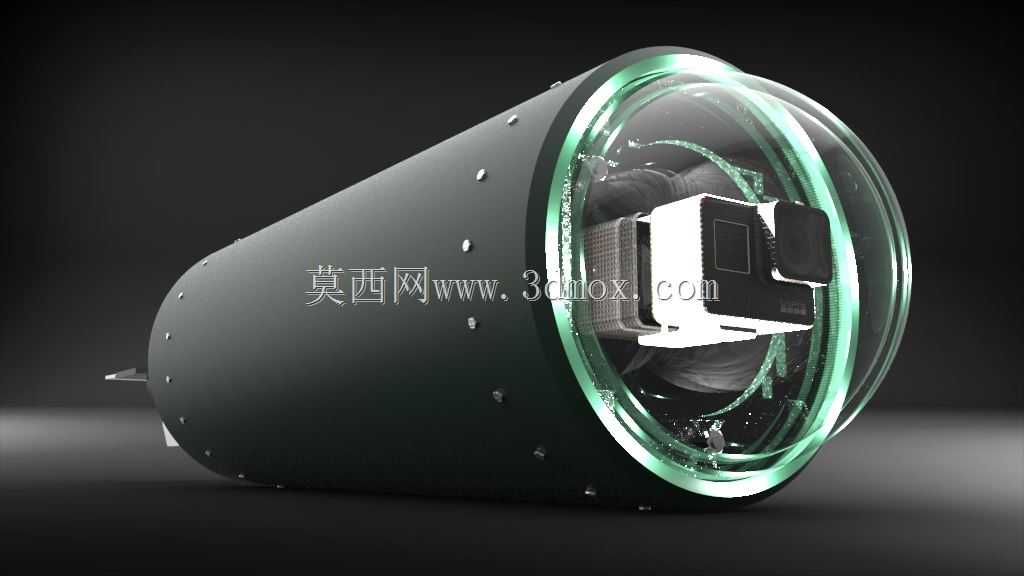

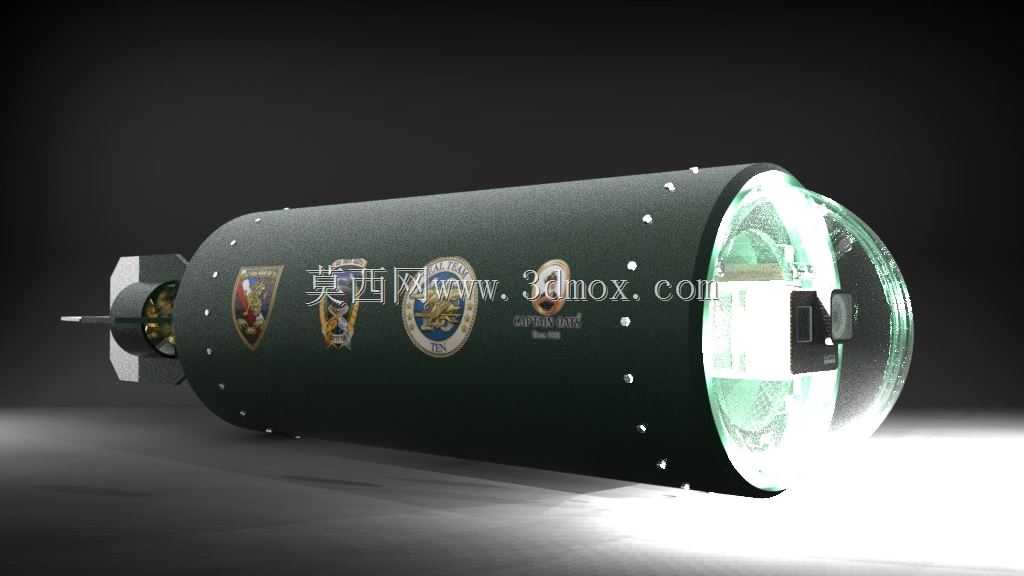

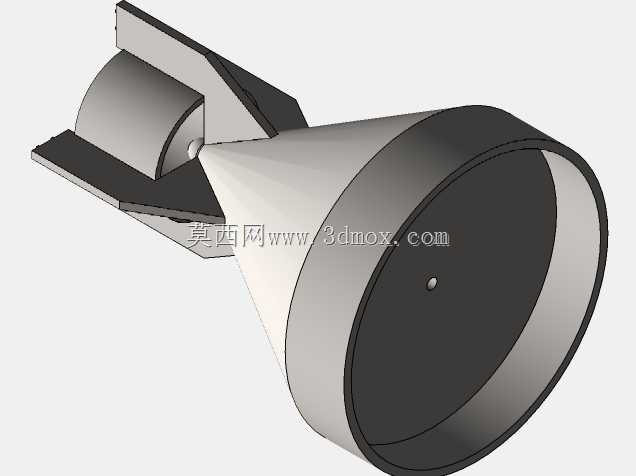

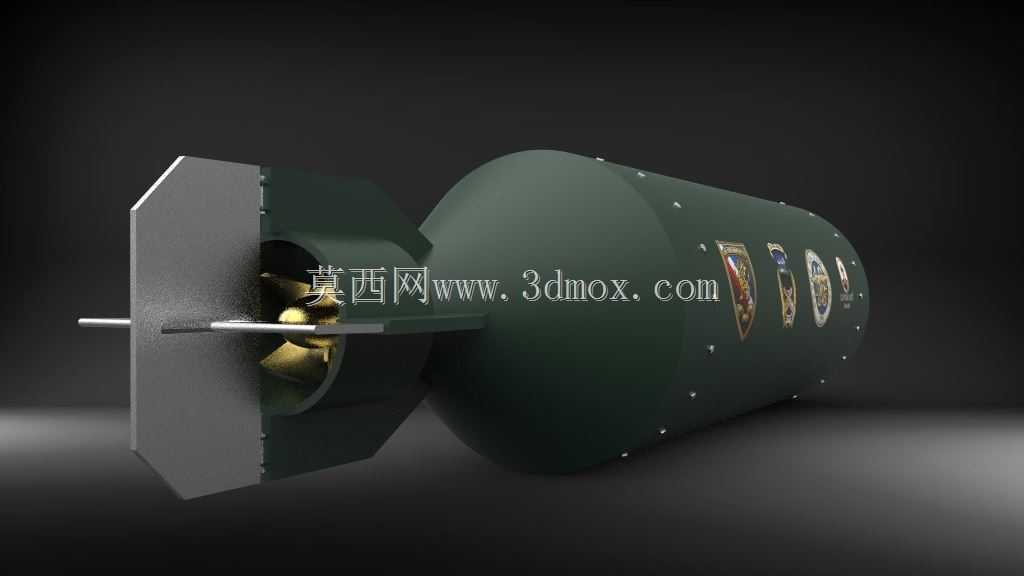

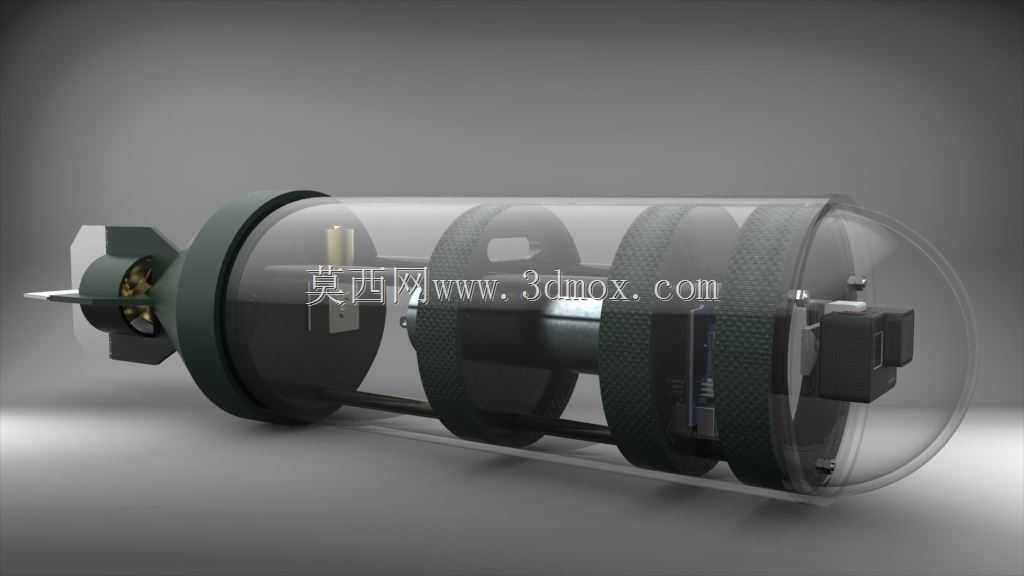

这款小型水下潜航设备主要面向近岸浅水域的探查作业场景，可适配内河航道排查、近海水下结构巡检、水产养殖区水下观测、浅水区域搜救辅助等多类民用作业需求，能够在人员不便直接抵达的浅水复杂环境下完成影像采集、环境探查类任务，替代潜水员完成高重复性、低风险等级的水下目视检查工作，大幅降低浅水作业的人力投入与安全隐患。设备整体采用圆柱回转体主壳体构型，这类构型是水下航行设备的经典选型，能够在航行过程中均匀分散水体带来的径向压力，同时最大限度降低迎流面的航行阻力，适配低速巡航的作业需求。主壳体采用分段式密封设计，筒身段为硬质耐压结构，表面预留了外置附件的安装点位，可根据实际作业需求搭载额外的小型传感模块；前端采用高透半球形透明舱罩，既能够为内部搭载的视觉采集模块提供无遮挡的全景拍摄视野，也能通过曲面结构分散正面迎流的水压，保障前端密封结构的可靠性。尾部集成了推进与转向模块，采用后置螺旋桨提供主推进动力，搭配多组伺服控制的舵面结构完成航行姿态调整，可实现定深巡航、小半径转向、低速悬停等多类作业动作，满足狭窄水域内的灵活移动需求。设备内部采用模块化舱段布局，从前到后依次划分为视觉采集舱、控制电路舱、动力供电舱、推进传动舱，各舱段之间采用密封隔层分隔，避免单舱渗漏影响整体设备运行；供电模块采用集成式电池组布置在设备重心位置，能够平衡前后端部件的重量差，保障设备在水中的姿态稳定性，降低航行过程中的配平调整难度。设备整体尺寸控制在单人可便携搬运的范围内，外径适配常规水下作业的投放尺寸要求，无需大型吊装设备即可完成岸边投放与回收，安装边界可适配小型作业艇、岸边固定点位的搭载投放需求，前端透明舱罩的突出尺寸经过精准核算，不会在航行过程中与主壳体产生结构干涉，尾部螺旋桨外围设置了防护结构，避免航行过程中被水草、杂物缠绕影响推进效率。设备表面的标识区域预留了定制化涂装空间，可根据所属作业单位的需求做标识喷涂，不会破坏壳体整体的密封耐压性能。
