桌面五叶螺旋桨通风摆件结构设计

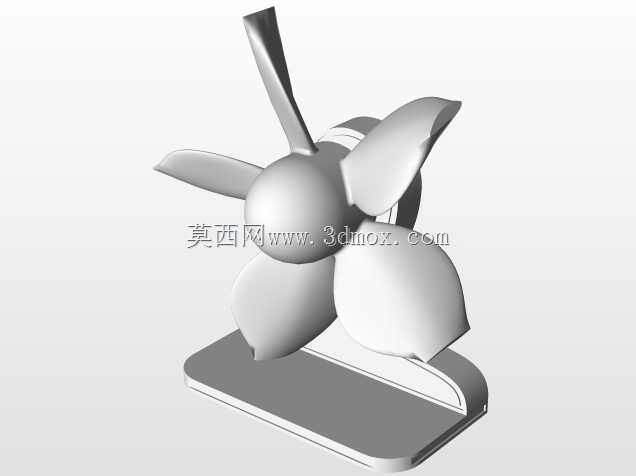

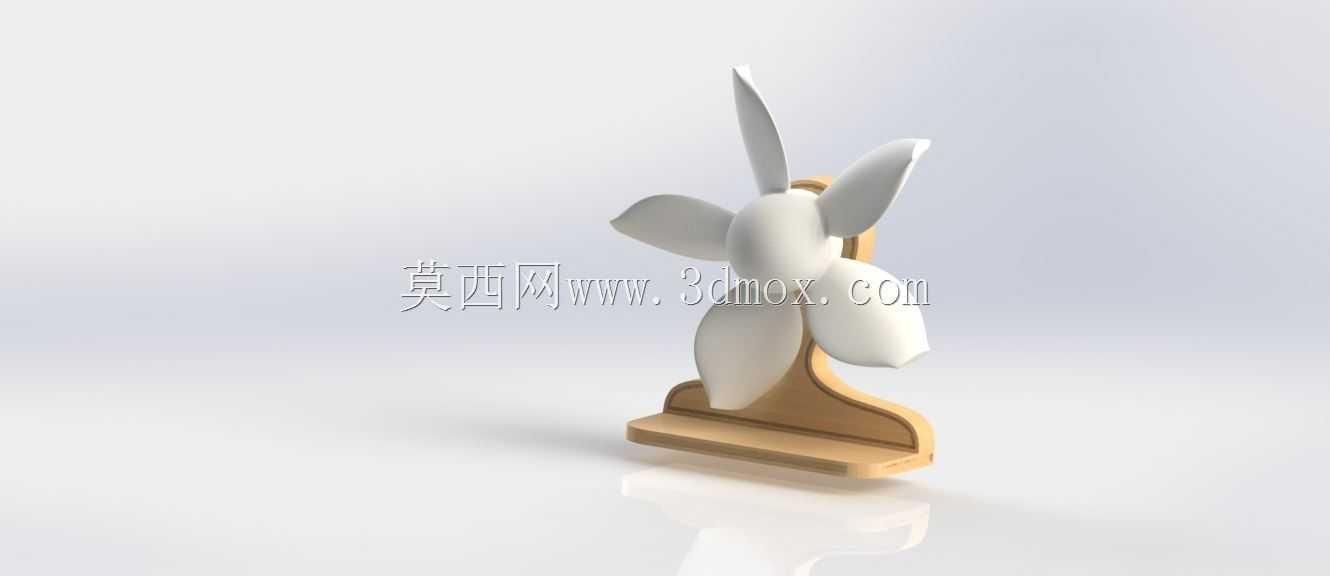

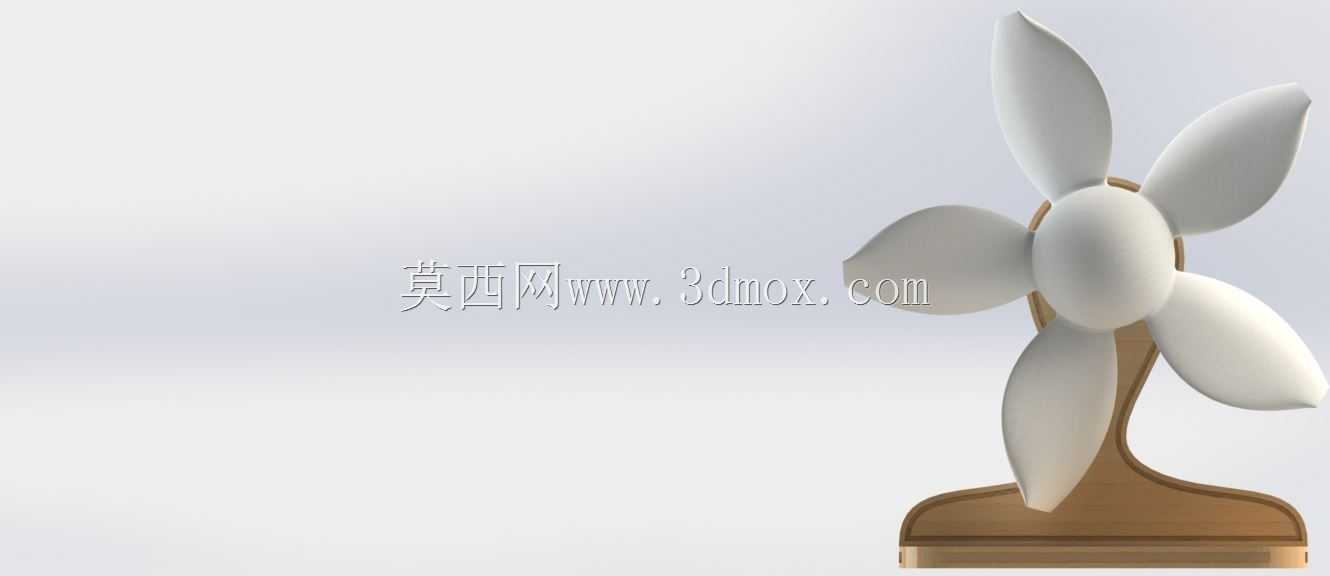

　　这套结构围绕小型桌面气流装置展开，核心由五叶螺旋桨风轮、中心轮毂、侧向支撑立板和木质底座组成，整体定位于近距离空气扰动、桌面展示与手工装配场景。风轮采用五片空间扭转叶片，叶片从轮毂根部向外缘逐渐展宽并形成连续曲面，叶根区域厚度较大，用于承担旋转时的离心载荷和气动弯矩；叶尖区域相对轻薄，可降低端部质量集中，减小转动惯量。叶片前缘与后缘并非平面切割，而是沿径向保持不同攻角，使气流在通过盘面时获得较稳定的轴向推力。与常见三叶高速风扇相比，五叶布局在相同转速下能够把气流切分得更细，低速转动时风感更连续，噪声峰值也更容易分散，适合书桌、展示柜、教学演示等对振动和声音较敏感的环境。

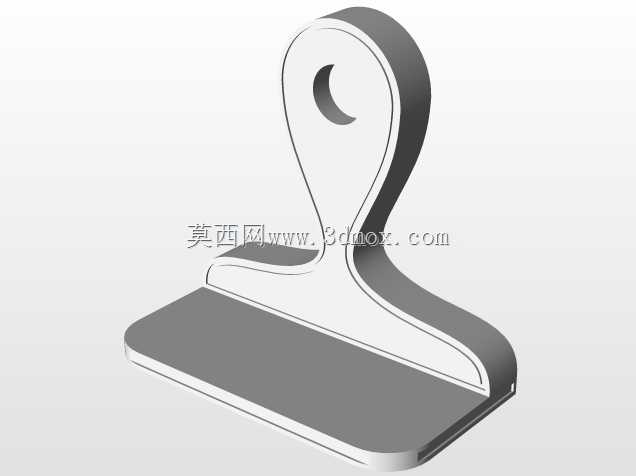

　　从使用边界看，该装置并不追求工业管道通风中的高压输送能力，而是偏向开放空间内的小范围空气循环。风轮直径、底座长度和支撑高度之间需要保持协调：底座承担整机倾覆约束，前端伸出区域用于承接风轮下方空间，后端通过加宽和加厚形成稳定重心；立板从底座后侧向上延伸，在风轮轴线附近形成支撑位置，使旋转中心高于底座平面并留出叶片扫掠间隙。结构建模时要重点核对叶片最低点与底座上表面的安全距离，既不能让叶尖在装配公差或轻微变形下触碰底座，也不宜把支撑高度做得过大，否则整机重心升高，桌面受碰后更容易晃动。

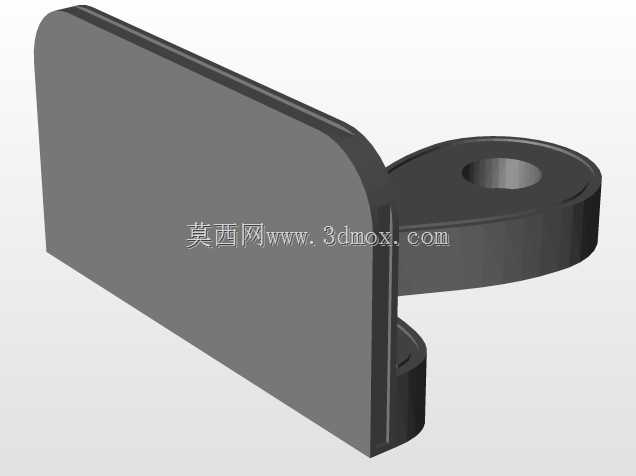

　　中心轮毂采用圆润鼓包形态，外部曲面与五片叶片平滑过渡，这种处理不仅是外观需要，也能降低叶根处的应力突变。轮毂内部应预留与转轴、微型电机或手动旋转轴连接的配合区域；若作为电动摆件，需要在轮毂后侧布置电机安装位，电机轴线与风轮盘面保持垂直，支撑立板上开设轴孔或固定孔；若作为纯展示模型，则轮毂可做成封闭实体，但三维结构中仍应保留合理的壁厚逻辑，便于后续改为可转动版本。底座与立板之间采用折线承托形态，立板底部不是简单直角插入，而是沿底座轮廓形成加宽过渡，能够把风轮旋转产生的微小振动传递到更大的接触面积上。

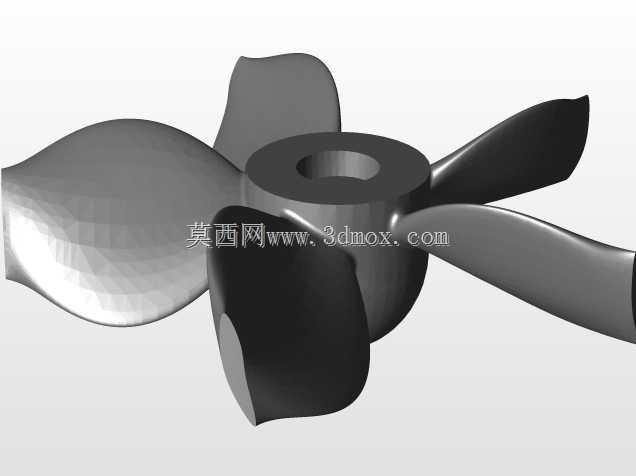

　　叶片曲面设计是本方案的重点。每片叶片围绕轮毂均布，相邻叶片夹角约为七十二度，曲面成型时需要同时控制弦向弯曲和径向扭转。叶根处攻角较大，可在低转速下获得较好的启动推力；叶尖处线速度较高，攻角适当减小，能够抑制端部湍流和阻力增加。叶片表面保持连续光顺，边缘做圆润收边，避免薄壁尖角在打印或加工时产生脆弱断面。对于采用熔融沉积成型的零件，叶片摆放方向会直接影响支撑量和表面质量；若以木质板材切割底座和立板，则轮廓曲线需要兼顾板材厚度、铣刀半径和装配倒角，底座下缘可做轻微圆角，减少桌面刮擦。

　　安装关系上，风轮、支撑件和底座形成三层约束：风轮通过中心轴确定旋转自由度，立板限制轴系位置，底座通过底面与桌面接触提供稳定支撑。底座宽度应覆盖风轮投影的主要区域，尤其是风轮前侧和左右两侧，防止用户触碰叶片时整机绕底边翻转。立板与底座的连接可采用榫接、螺钉连接或粘接三种思路：榫接适合木质材料，外观整洁；螺钉连接便于拆装维护；粘接结构最简单，但后期更换电机或风轮不方便。若配置电机，线缆可沿立板后侧或底座背面走线，底座内部预留电池或电路板空间时，需要保证重心仍落在支撑多边形内。

　　在实际应用中，这类小型螺旋桨通风件可作为桌面空气循环装置、创意机械教具、摄影道具或3D打印练习样件。结构工程师在建模时不能只把叶片做成视觉曲面，还要检查旋转包络体、轴系同轴度、底座稳定性和零件可制造性。风轮与支架之间的轴向间隙、叶片与立板之间的侧向间隙、底座前缘与叶尖下方的垂直间隙，都应在装配环境中通过剖面和干涉检查确认。对于需要真实运转的版本，还应控制风轮静平衡，使五片叶片质量分布尽量一致，轮毂中心与转轴配合不能松动；对于展示版本，则可弱化内部传动细节，但外形比例仍需保留通风机械的基本特征，让螺旋桨曲面、支撑立板和稳定底座之间形成完整的机械表达。
