成套消防供水稳压泵组结构设计

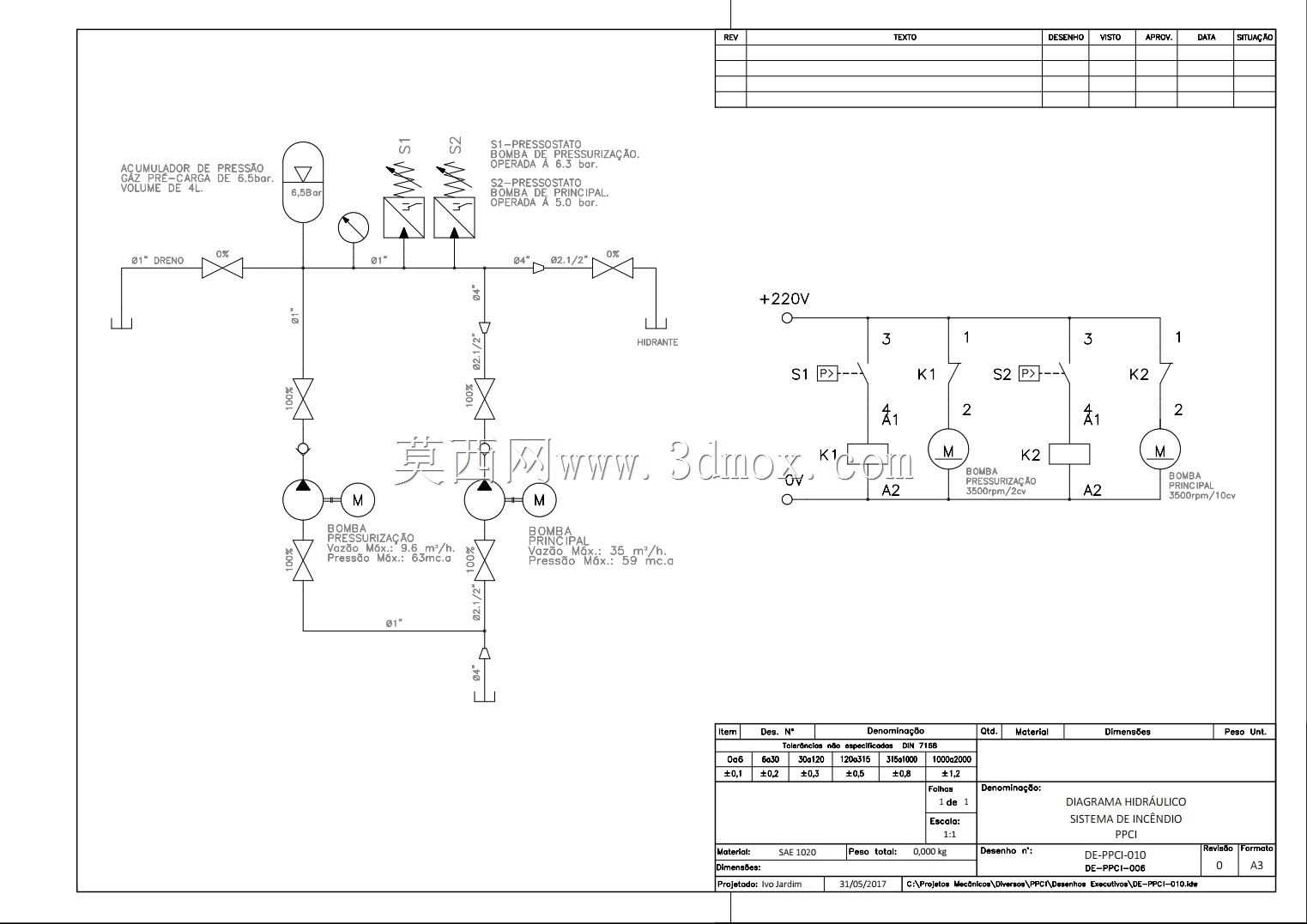

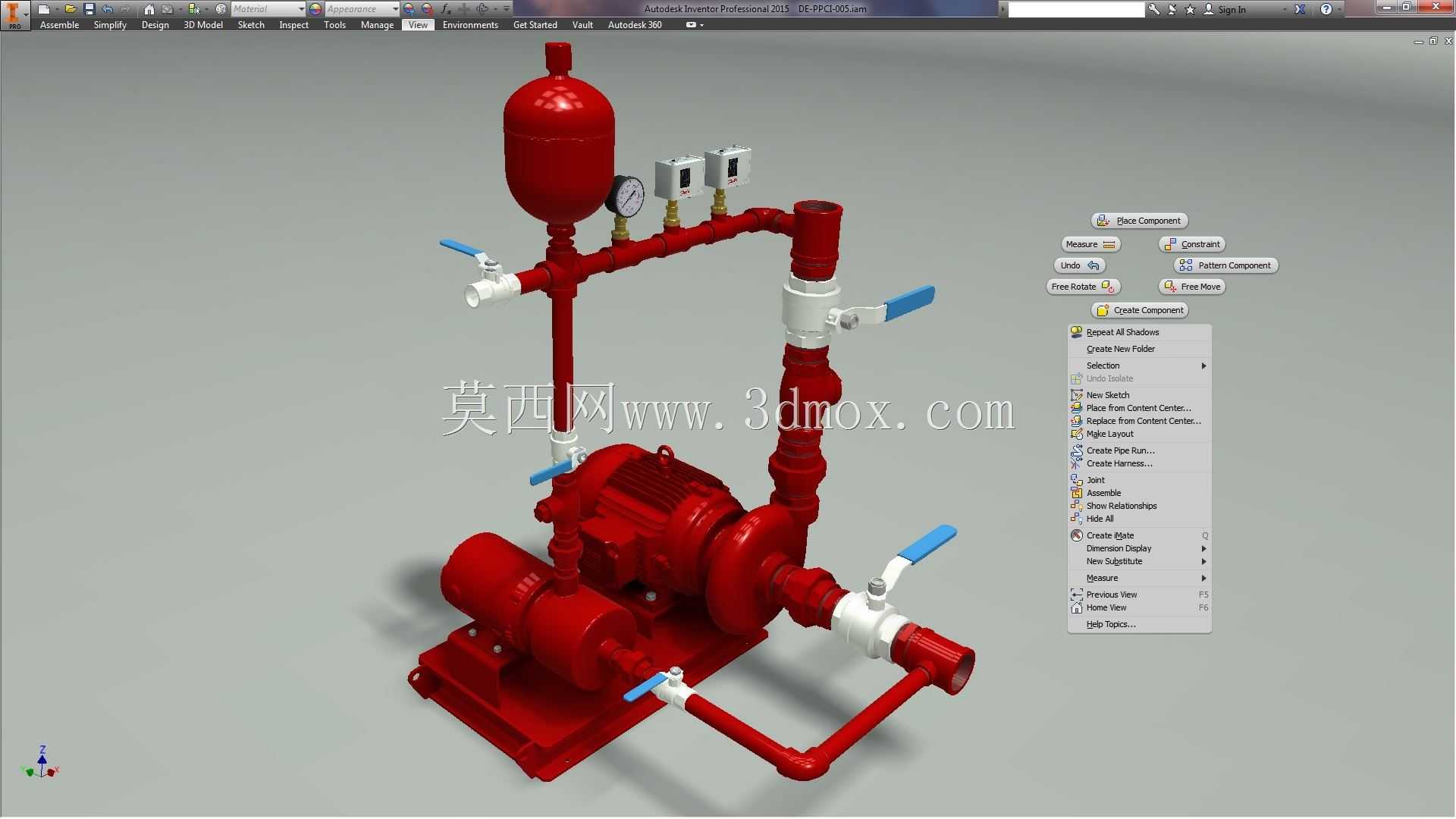

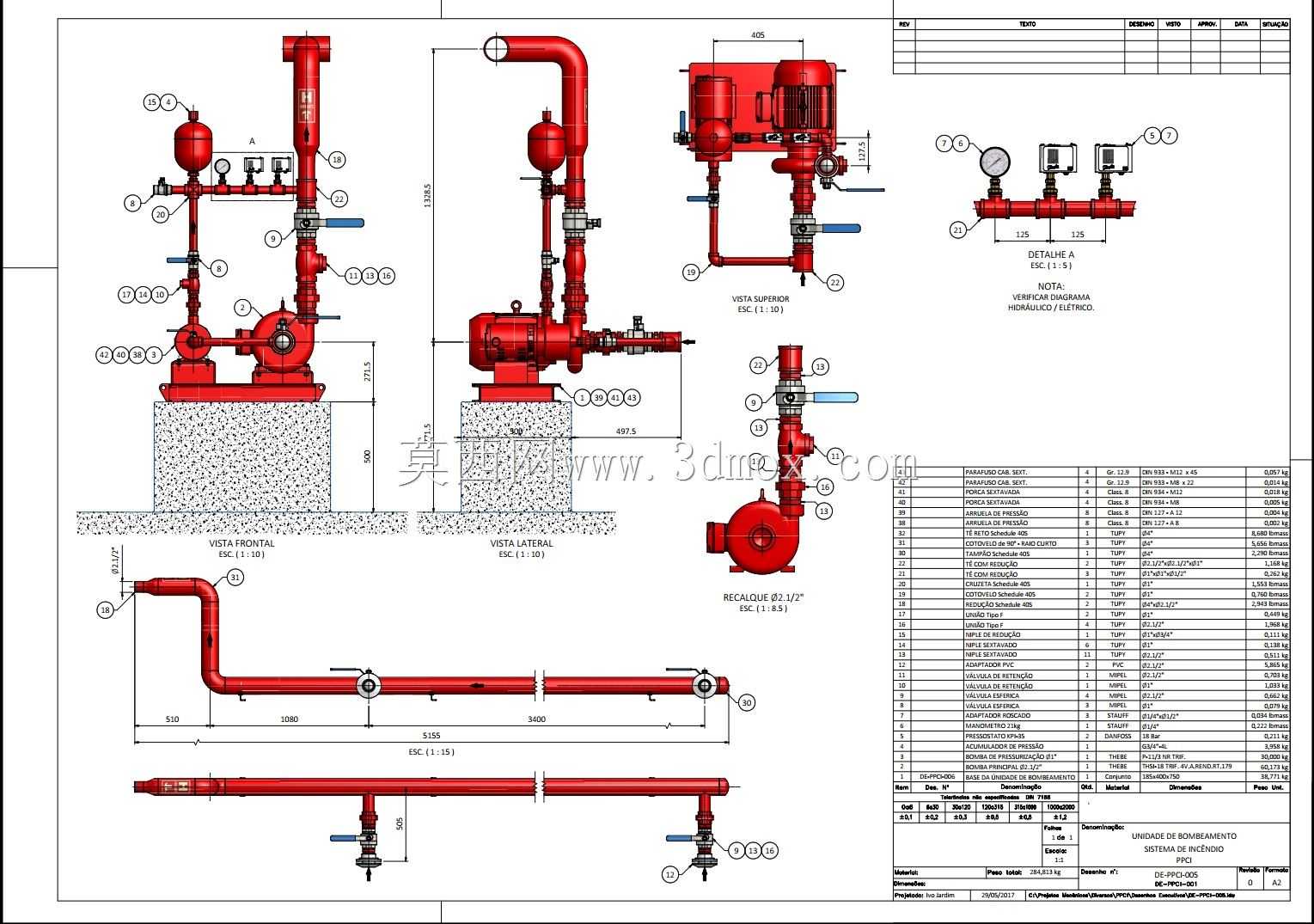

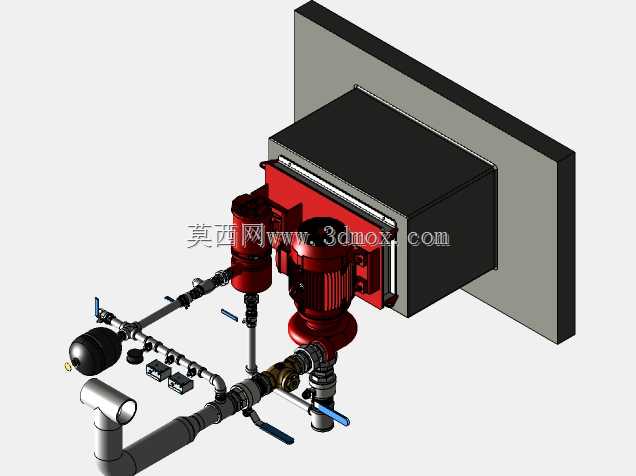

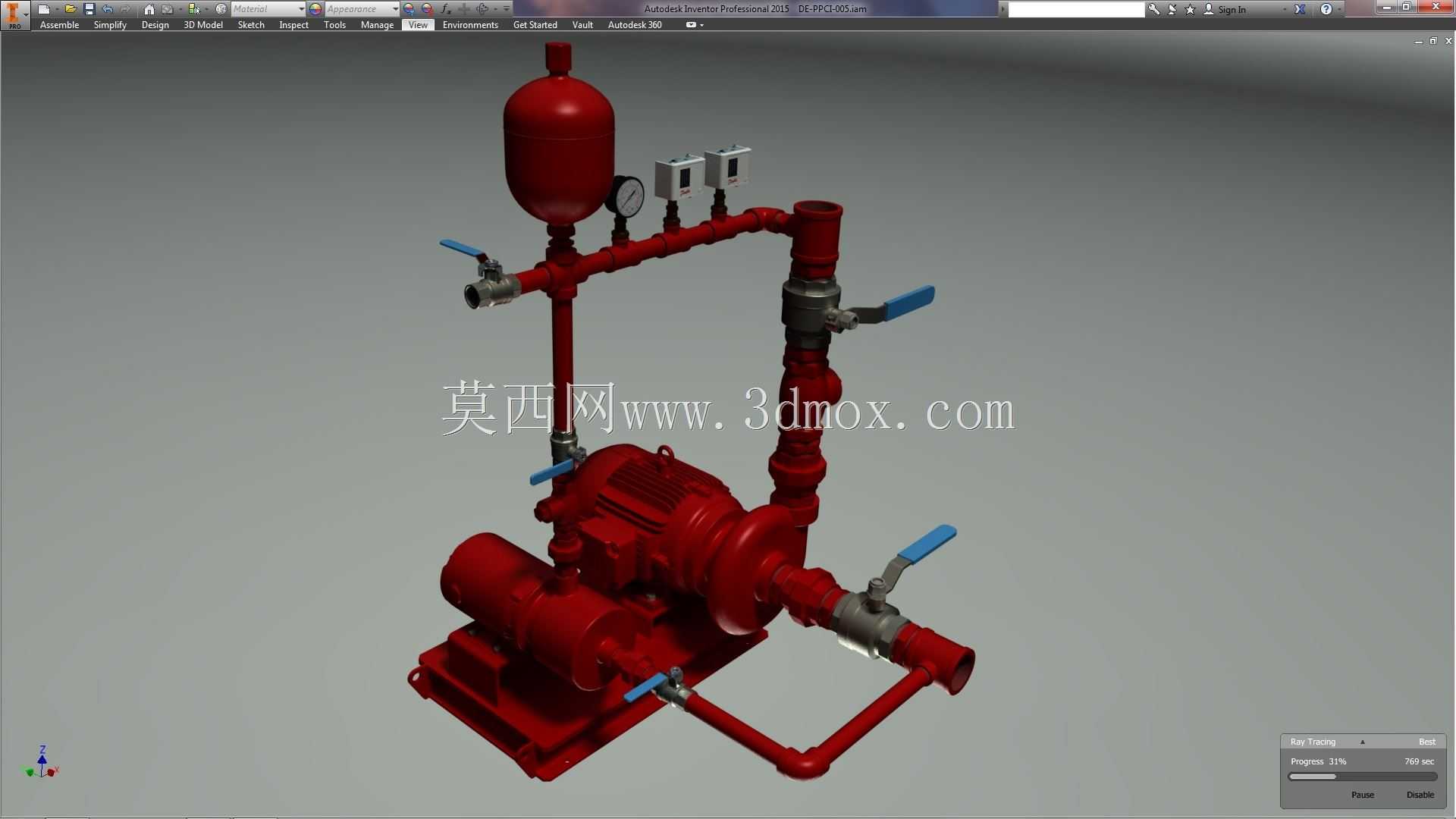

该套消防泵组主要应用于民用建筑、工业厂区、仓储物流场所的固定消防供水系统中，承担火灾发生初期的消火栓供水、自动喷淋系统稳压供水的核心作用，是消防水系统的核心动力单元，可在火情出现时快速为管网提供满足压力要求的消防用水，保障灭火作业的水源输送稳定性。整套设备集成了主消防泵、稳压泵、气压罐、控制管阀组、进出水主管路、压力检测组件等核心部件，采用一体化撬装式的结构设计思路，将分散的泵阀、管路、检测元件整合在统一的安装基座上，既减少了现场安装的管路拼接工作量，也能提前在预制阶段完成管路同轴度、阀门启闭行程、压力检测点位的校准，避免现场安装出现的密封泄漏、压力检测偏差等问题。在功能设计上，整套系统兼顾了常态稳压和火情供水两种工况：日常管网保压阶段由小功率稳压泵配合气压罐工作，维持管网压力在设定区间内，避免主泵频繁启停造成的部件损耗；当火情出现、管网出水导致压力快速下降时，主消防泵自动启动，提供大流量高压力的供水输出，满足多个灭火点位同时用水的需求。管路上配置的闸阀、止回阀、泄压阀等组件，分别承担管路通断控制、防止水锤倒流、超压泄放保护的作用，压力表组实时反馈进出口压力状态，方便运维人员日常巡检掌握设备运行状态。外形与安装边界设计上，整套泵组的立式安装结构充分利用竖向空间，减少了水平方向的占地尺寸，混凝土基座预留的地脚螺栓安装点位匹配常规消防水泵房的安装规范，进出水主管路的法兰接口尺寸符合通用消防管路的对接标准，横向布置的主供水管路预留了足够的阀门操作空间，侧面的控制组件排布避开了管路检修的操作路径，日常维护时无需拆解主供水管路即可完成阀门更换、压力表校准、泵体密封件检修等操作，管路转弯处采用大半径弯头设计，降低水流阻力与水锤冲击对管路焊缝的影响，整体结构排布紧凑合理，既满足消防系统的功能可靠性要求，也兼顾了安装施工、后期运维的操作便利性。
