卧式横梁结构离心泵联动蒸汽机

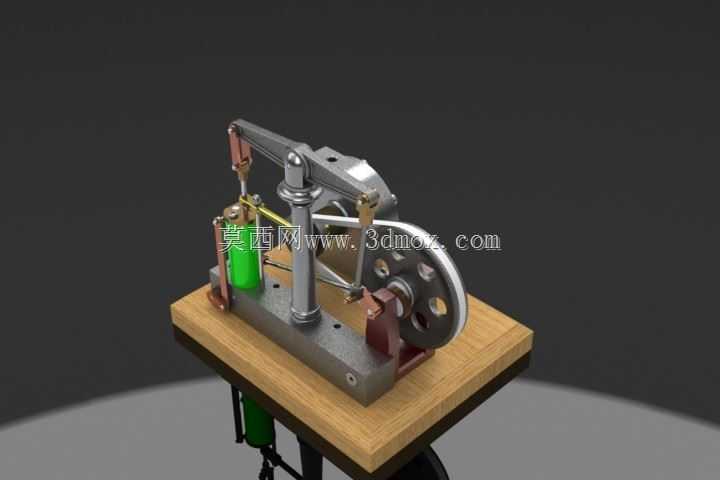

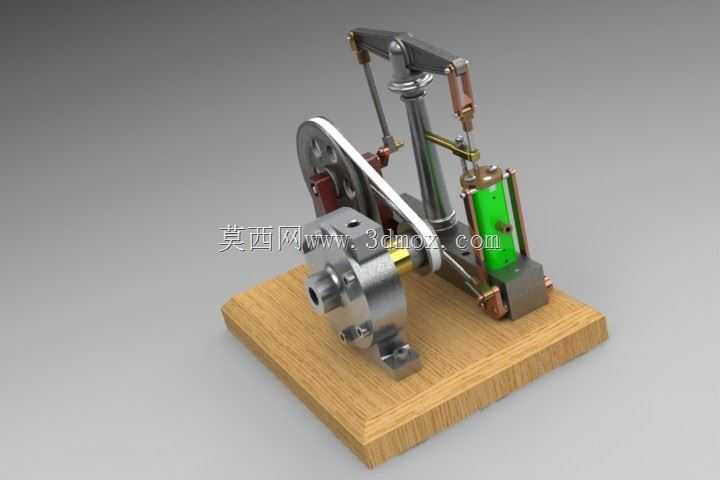

这款卧式横梁离心泵蒸汽机，是将蒸汽动力输出与离心泵流体输送功能集成的一体化动力输送装置，主要应用于无电力供应的野外作业场景、小型工矿临时 fluid 输送点位、传统蒸汽动力演示教学场景，以及早期工业动力设施的复刻还原场景，可独立完成低压蒸汽动能到流体输送压能的转换，无需额外配置外接动力源，适配小流量、低扬程的清水或低粘度流体输送需求，在偏远矿区临时供水、小型蒸汽动力实验系统、复古工业展陈互动装置中都能发挥作用。

从功能特性来看，该装置采用卧式横梁作为动力传递的核心承载结构，蒸汽缸的直线往复动力通过铰接横梁传递至曲柄飞轮组，将往复运动转换为旋转运动后直接驱动离心泵叶轮做功，省去了额外的传动联轴结构，动力传递路径短、机械损耗低。装置整体采用台式集成布局，核心动力与泵组部件都安装在实木基座上，基座既承担各部件的安装定位基准作用，也能缓冲运行过程中的振动，降低整机运行的噪音与部件松动风险。蒸汽缸侧配置了独立的可视化储液与供汽结构，可直观观察蒸汽供给状态，飞轮采用带镂空减重孔的轮式结构，既可以储存转动惯量保障曲轴运转平稳，也能通过轮盘的转动直观展示动力输出状态，横梁与各铰接点都采用了耐磨铰接结构，长期往复运行也不易出现松旷偏移问题。

在设计思路上，该装置优先保障动力传递的同轴度与运行稳定性，将蒸汽缸、横梁铰接支座、曲柄飞轮组、离心泵体沿基座长度方向依次排布，各部件的安装定位面都统一加工在同一基准平面上，避免多基准叠加带来的装配误差。铰接部位都预留了合理的配合间隙，既保障运动过程无卡滞，也不会因间隙过大产生冲击噪音，供汽管路采用硬质金属管路沿结构件侧面排布，避开运动部件的行程范围，避免运行过程中管路与运动件产生干涉。

从安装边界来看，该装置整体为台式小型结构，基座采用矩形实木平台，长宽尺寸适配常规桌面放置需求，整机高度控制在桌面设备的合理操作范围内，无需额外浇筑安装基础，放置在平整硬质台面上即可运行，各外露运动部件都预留了足够的安全操作间隙，侧面无需预留额外的检修拆装空间，日常维护仅需定期对铰接点加注润滑脂即可，安装与使用门槛较低，既可以作为小型实用动力输送装置使用，也可作为机械原理教学的直观演示教具，清晰展示蒸汽动力转换、曲柄连杆传动、离心泵做功的完整机械流程。
