钻床用密封垫片裁切工装结构设计

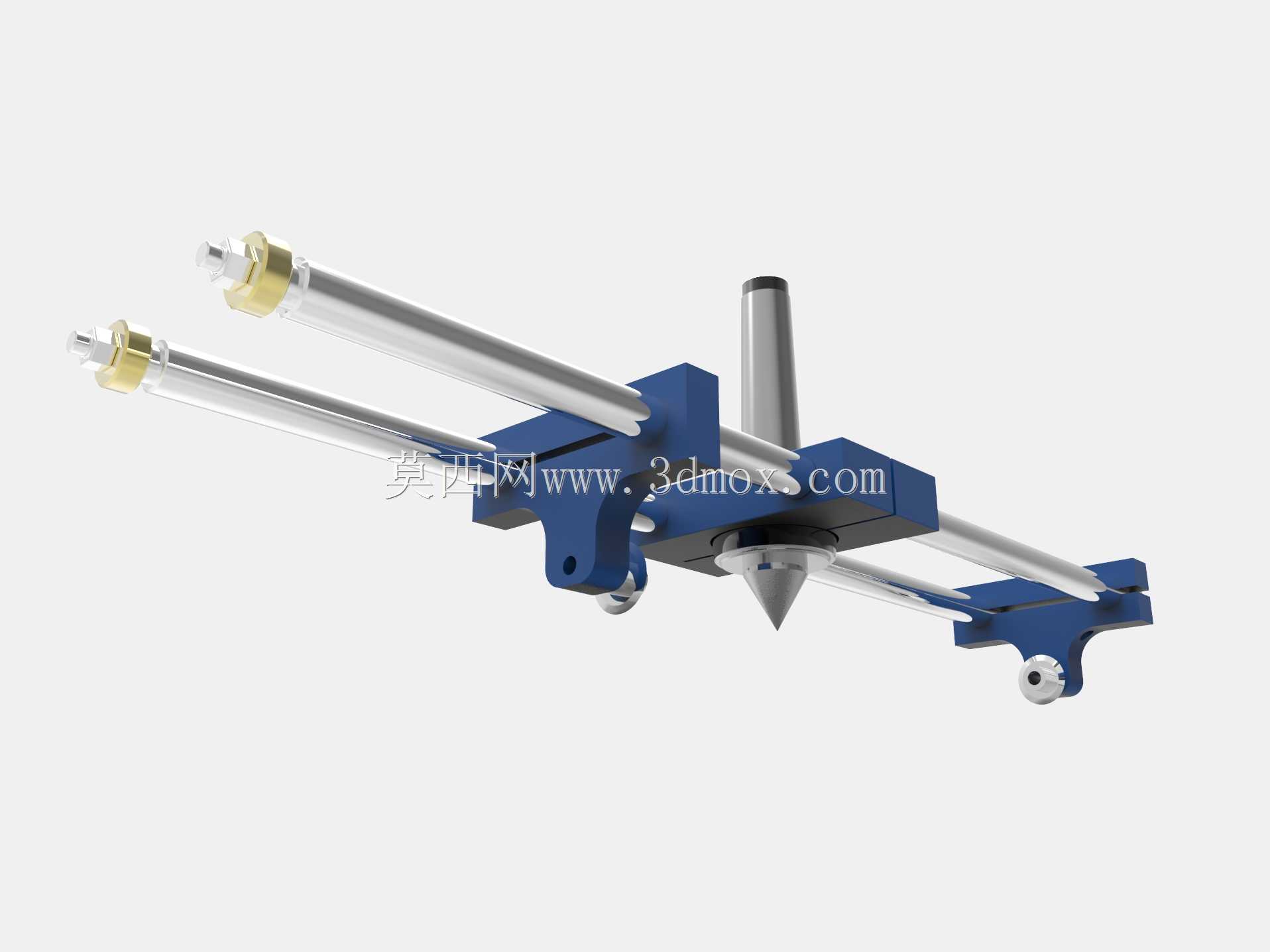

这款工装是专为立式钻床配套设计的密封垫片现场裁切装置，主要应用在设备维修、小批量密封件加工场景中，解决传统手工裁切垫片尺寸精度差、边缘不齐、异形垫片加工难度大的痛点，尤其适合工矿企业机修车间、小型加工单元在没有专用垫片冲压设备的条件下，快速制作各类非金属密封垫片。工装整体采用莫氏锥柄作为安装接口，可直接装入钻床主轴锥孔内，无需额外改装钻床结构，安装时只需清洁主轴锥孔与工装锥柄表面，将锥柄推入主轴后拉紧即可完成装夹，安装边界适配所有配备标准莫氏锥孔的立式钻床、摇臂钻床，整体横向展开尺寸控制在400毫米范围内，不会超出常规钻床的工作台加工行程，竖向总高度不超过180毫米，装夹后不会与钻床工作台、防护结构产生干涉。工装的核心功能是通过双平行导杆支撑裁切刀架，刀架可沿导杆横向滑动调整裁切半径，适配直径20毫米到350毫米范围内的圆形、环形垫片裁切，导杆表面做了硬化耐磨处理，长期滑动使用不会出现磨损松旷，保证裁切尺寸的稳定性。刀架位置配备锁紧结构，调整好裁切半径后可快速锁定刀架位置，避免裁切过程中刀架移位导致尺寸超差。工装中心设置弹性定位顶尖，裁切前顶尖先抵紧待裁切的垫片毛坯材料中心，将毛坯压实在钻床工作台的垫木或垫板上，防止裁切过程中材料转动移位，顶尖带有弹簧复位结构，主轴下行裁切时顶尖可随主轴进给自动回缩，始终保持对材料的压紧力。两端的裁切刀座可适配不同角度的裁切刀片，既可以裁切普通橡胶板、石棉橡胶板、青稞纸等常规密封材料，也可以更换专用刀片裁切薄尼龙板、聚四氟乙烯板等硬质非金属密封材料，刀片采用标准美工刀片规格，更换成本低、采购方便，无需定制专用刀具。设计过程中充分考虑了操作的便捷性，所有调整位置都设置在操作人员可直接触及的区域，调整裁切半径时无需拆卸工装，只需松开刀架锁紧旋钮，滑动刀架到对应刻度位置后锁紧即可，刻度直接刻印在导杆表面，清晰耐磨，操作人员可快速读取尺寸，无需额外测量。工装的主体支架采用铸铁材质加工，整体刚性充足，裁切过程中不会出现抖动，保证裁切出的垫片边缘光滑无毛刺，无需后续修边即可直接使用。相比传统的手工划圆、剪刀裁剪的方式，使用这款工装加工垫片的效率可提升5倍以上，尺寸精度可控制在0.5毫米以内，加工出的垫片密封面平整，安装后不会出现渗漏问题，同时可加工不同宽度的环形垫片，满足法兰、管接头、设备端盖等不同部位的密封需求，对于维修场景中遇到的无备件异形垫片，也可通过调整刀架位置配合辅助靠模完成裁切，大幅缩短设备维修等待时间，降低密封件的备件储备成本。
