可调式工装定位夹紧支撑组件结构

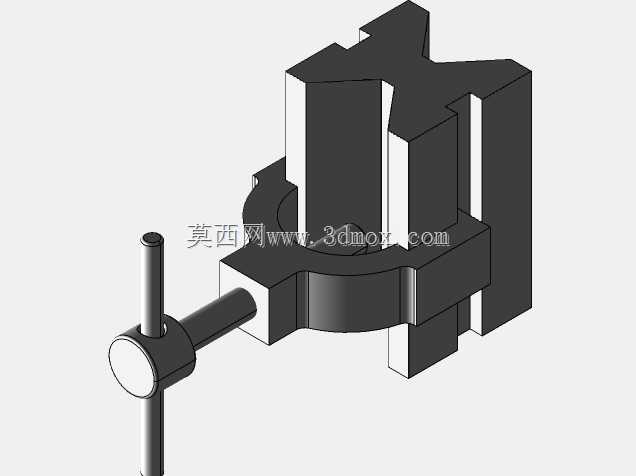

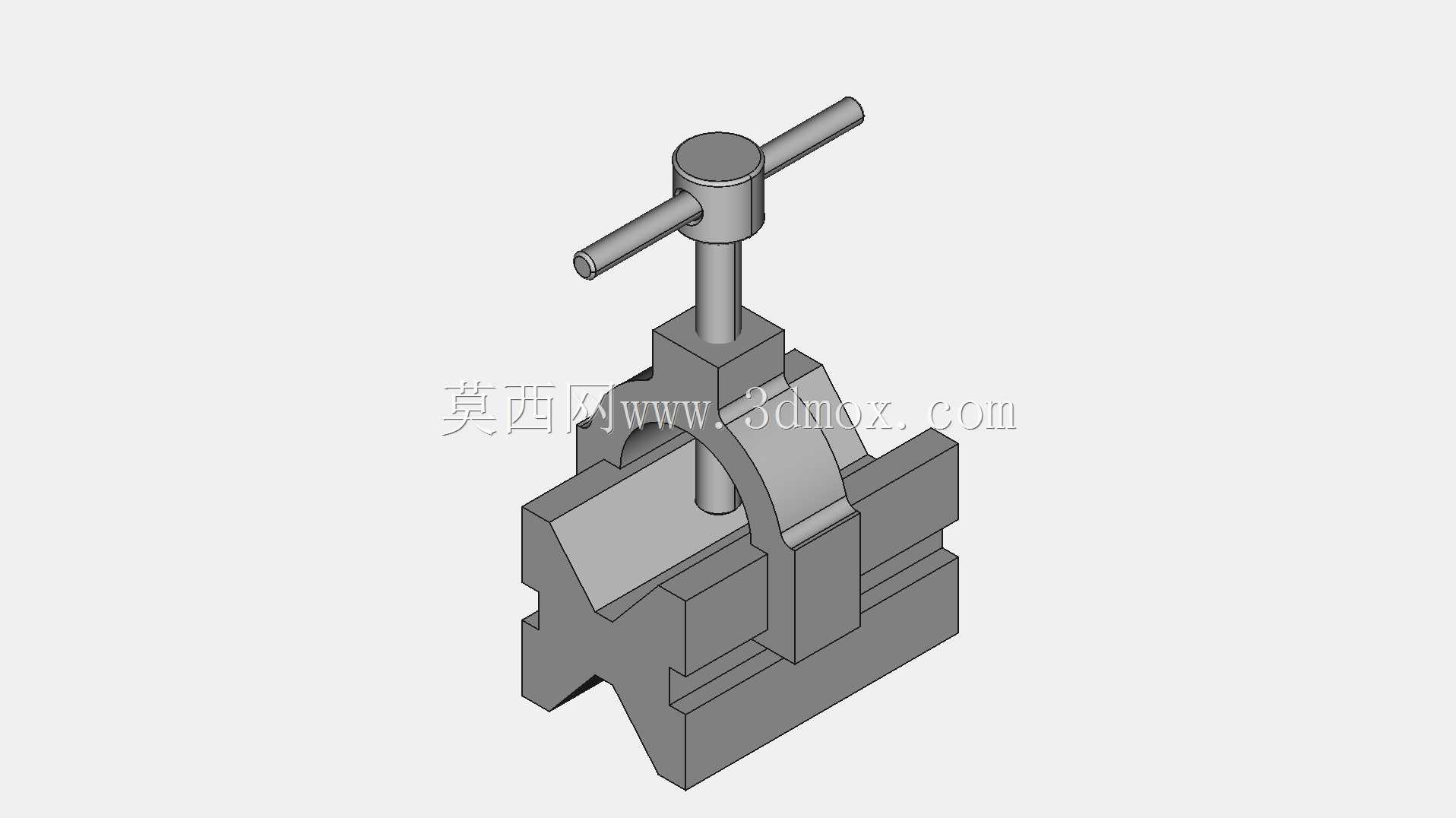

该结构属于机械加工与装配场景下的工装定位夹紧类构件，主要应用在中小批量零件的机加工装夹、装配工位定位、检测工序工件固定等场景，可适配多规格异形工件的快速装夹需求，替代传统定制化专用工装的部分功能，降低工装制作成本与换型周期。从实际用途来看，该组件可通过侧方伸出的调节杆调整支撑高度与夹紧角度，主体上部的异形卡槽可匹配对应轮廓的工件定位面，实现工件在工位上的六个自由度精准约束，避免加工或装配过程中工件出现位移、振动，保障加工精度与装配一致性。产品功能特性上，该组件集成了固定支撑与角度可调的夹紧功能，侧部的铰接调节结构可实现一定范围内的无级位置调整，锁紧后可保持足够的夹持刚性，主体的块状基座可直接通过螺栓固定在工装台面上，安装便捷，无需额外加工复杂的安装基座；上部的卡槽结构做了让位设计，可避开工件的加工避让面，不会干涉刀具走刀或者装配工具的操作空间。设计思路上，该构件采用模块化设计逻辑，将固定基座、可调支撑杆、定位卡槽三个功能模块整合为一体，基座部分采用厚实的实体结构保障整体刚性，避免装夹受力后出现形变；可调部分采用铰接加锁紧的结构，兼顾调节灵活性与锁紧后的稳定性，定位卡槽的轮廓根据常见异形工件的定位基准做了适配，同时预留了一定的兼容余量，可适配小范围尺寸偏差的同类型工件。外形尺寸与安装边界方面，该组件整体为立式块状结构，横向最大尺寸集中在基座与调节杆伸出位置，安装时需在工装台面上预留对应基座的方形安装区域，调节杆的活动范围内不能有其他工装构件干涉，上部定位卡槽的高度决定了工件的装夹基准面高度，设计时可根据工位的操作高度匹配对应尺寸，整体安装后不会占用过多工位空间，可在紧凑的工装布局中使用，适配多工位组合工装的排布需求。
