嵌入式PCB防护安装壳体结构设计

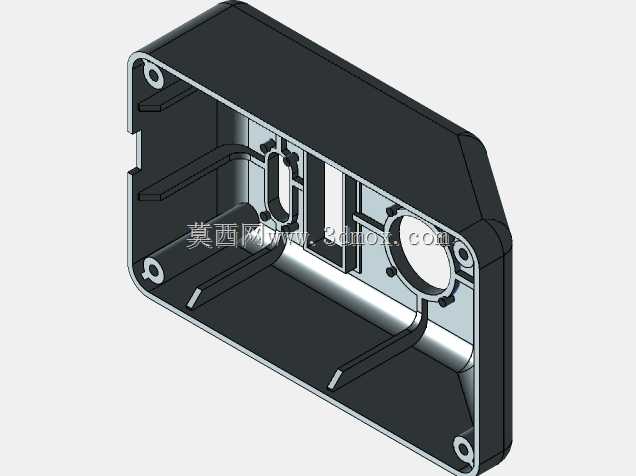

这款PCB防护壳体主要面向工业控制、小型传感设备、嵌入式电子模块的板载防护场景，核心作用是为内置的印刷电路板提供物理防护、安装定位与外部接口适配，避免电路板在使用过程中受到粉尘侵入、外力磕碰、接线拉扯带来的损坏，同时规整内部走线，提升电子设备整体的装配规整度与长期运行可靠性。从实际使用场景来看，这类壳体常应用在小型工业信号采集模块、车载电子控制单元、桌面式传感检测设备当中，需要兼顾内部电路板的固定稳定性、外部接线的操作便利性，以及壳体本身的装配便捷性。在功能特性设计上，壳体内部设置了多组定位柱与卡扣筋位，对应PCB板上的标准安装孔位，装配时无需额外粘接，直接将PCB对准定位柱卡入即可完成板件固定，部分斜向支撑筋位可以在壳体受到侧向冲击时分散受力，避免应力集中导致PCB板弯折开裂；壳体边缘预留了密封槽位，可适配橡胶密封圈实现IP54级别的防尘防泼溅能力，侧壁预留的圆形开孔对应板载接口的安装位置，可直接外露航空插头、调试端口、电源接口等外接部件，无需额外对壳体进行二次开孔加工。设计思路上优先考虑注塑成型的工艺可行性，所有侧壁均设置了均匀的拔模斜度，内部筋位厚度控制在壳体壁厚的0.6倍，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时兼顾壳体的结构强度与材料用量平衡，在非受力区域做了局部减薄处理，控制整体成品重量。在安装边界与尺寸适配方面，壳体周向设置的四个带孔安装耳可通过M3螺丝直接固定在设备机架或安装面板上，安装耳的孔位间距适配主流的小型PCB板安装尺寸，内部腔体的净空尺寸可容纳长宽在100mm*60mm以内、元器件最高高度不超过25mm的PCB板，腔体内部的避让槽专门对应板载的 tall 元器件如电容、接口座的凸起位置，避免装配时出现元器件与壳体内壁干涉的问题，壳体合盖位置的止口结构可以提升上下盖配合的紧密性，同时抵消合盖时的装配错位，降低装配对位的难度。
