支架折弯冲压成型工装结构设计

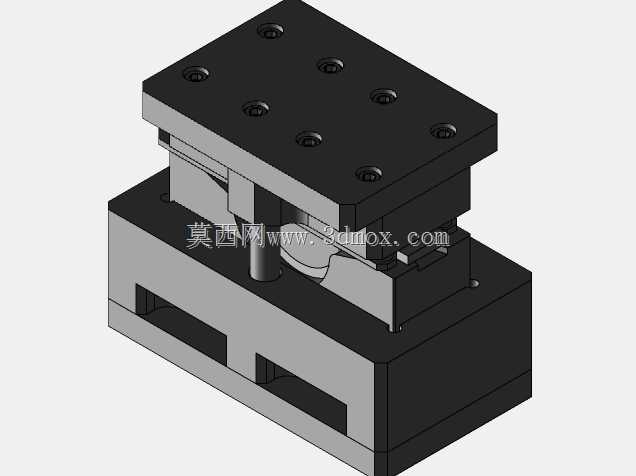

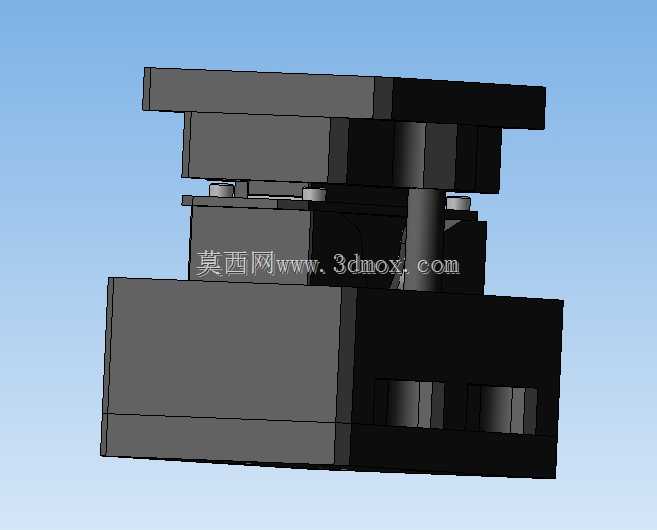

这套结构对应支架类零件的折弯冲压成型工装核心部件，主要应用于五金冲压加工场景，适配小型钣金支架的批量折弯成型工序，在通用五金配件加工、小型设备结构件生产领域有着较高的实用价值。日常生产中，这类工装会安装在普通开式压力机的工作台面，配合上下模座完成平直钣金坯料的弧形折弯作业，最终产出带双侧安装耳、弧形支撑段的支架成品，这类成品支架常被用于设备管线固定、小型部件支撑、电气元件安装定位等场景，能够为被支撑件提供稳定的弧形避让空间与可靠的安装点位。

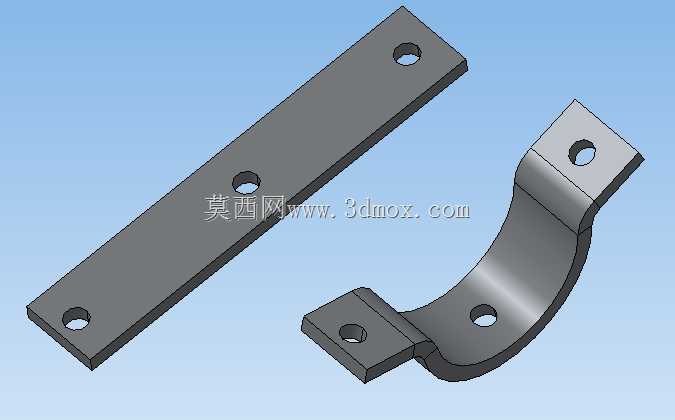

从功能特性来看，这套结构包含平直定位基准件与弧形折弯成型件两个核心部分：平直件作为坯料定位基准，表面开设三个等距排布的安装孔，既可以通过螺栓将自身牢牢固定在下模座上，也能在冲压过程中为平直钣金坯料提供精准的放置基准，避免坯料在折弯受力时出现偏移窜动，保证折弯尺寸的一致性；弧形成型件的轮廓完全匹配目标支架的最终折弯弧度，两端的平直安装耳与中段弧形过渡段顺滑衔接，表面开设的定位孔既用于自身与模座的固定，也能在冲压合模时与上模的定位结构配合，保证折弯间隙均匀，避免成型件出现起皱、回弹超差的问题。

设计思路上，这套结构充分考虑了冲压折弯的工艺特性：首先针对支架的弧形折弯需求，将成型工作面的弧度做了微小的回弹补偿设计，抵消钣金材料折弯后的弹性回弹量，保证成品支架的弧度符合装配要求；其次所有安装孔的位置都经过公差匹配，孔位间距与常用模座的安装孔系完全适配，无需额外打孔改造即可快速装夹；平直定位件的厚度与弧形成型件的安装耳厚度保持一致，保证合模时上下模的贴合面处于同一水平面，避免冲压过程中出现应力集中导致的模具变形。

从安装边界来看，平直定位件为长条形等截面结构，长度适配常见的100-160吨开式压力机的工作台安装宽度，厚度预留了足够的耐磨余量，长期冲压磨损后仅需更换工作面镶块即可继续使用；弧形成型件的整体外轮廓宽度不超过压力机的滑块行程适配范围，两端安装耳的开孔位置避开了折弯受力的集中区域，不会因为长期反复受力出现孔位开裂的问题，中段弧形段的内表面做了抛光处理，能够减少折弯时钣金坯料与模具表面的摩擦，避免成品表面出现划痕压伤，提升成品的外观质量。
