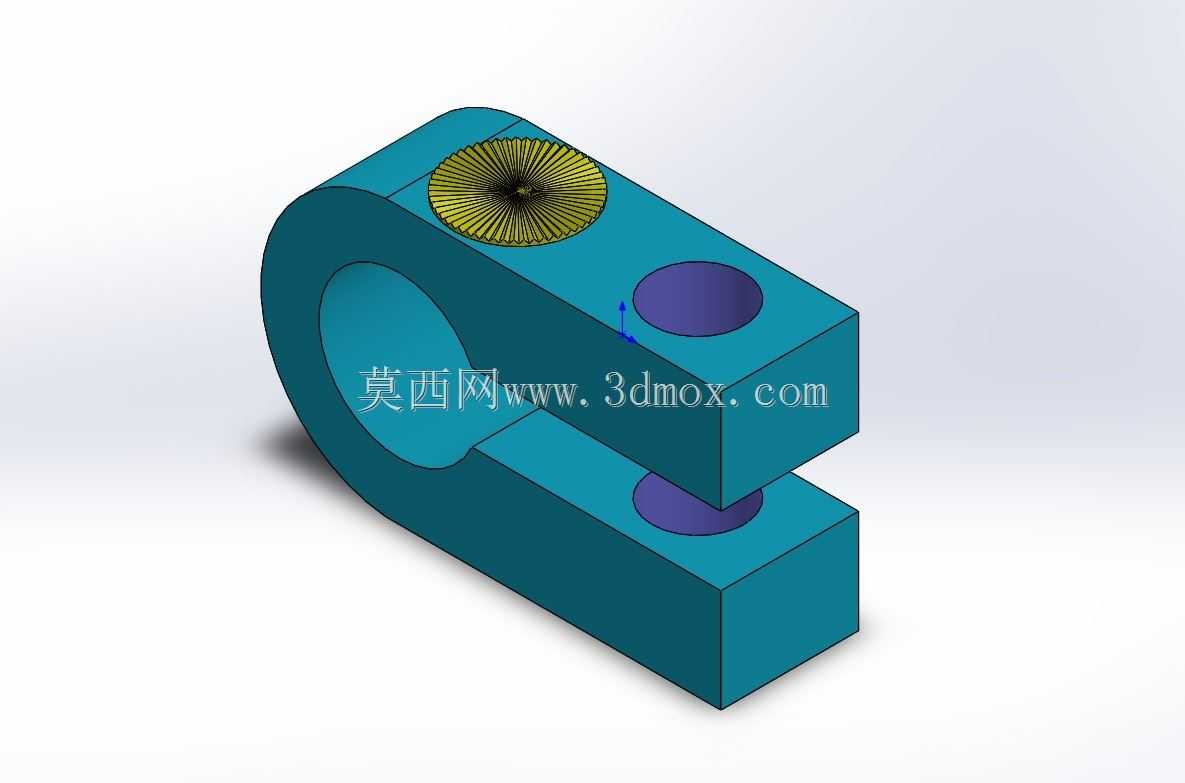

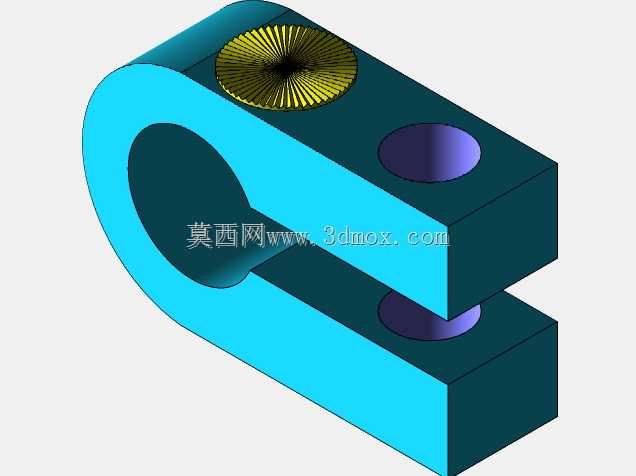

百分表支架用夹紧式旋转夹具结构

这款旋转夹具是机械加工、设备调校、工位检测场景中专门用于百分表装夹定位的专用夹持部件，主要应用在机加工工位的工件形位公差检测、设备装配过程中的同轴度与跳动量校准、自动化产线的在线尺寸核验环节，解决百分表在支架上固定后角度调整受限、装夹稳固性不足的常见问题，能够在不松动整体安装基座的前提下，实现百分表检测角度的小范围回转调整，适配不同检测面的朝向需求，减少反复拆装夹具重新对位的辅助工时。从功能特性来看，该夹具采用开口式夹装结构，主体一侧的大尺寸通孔用于与支架的支撑立柱配合，可沿立柱轴向调整整体装夹高度，开口侧的上下同轴通孔用于穿装锁紧紧固件，拧紧紧固件时开口结构产生均匀的弹性形变，既可以将夹具整体牢牢锁定在支撑立柱的指定高度位置，也能同步夹紧穿装在夹头位置的百分表夹持杆，避免检测过程中表体出现滑移、偏转导致的测量数值偏差。夹具顶面设置的滚花调节盘用于微调旋转阻尼，调整角度时无需完全拧松锁紧件，只需小幅松开紧固件后转动滚花盘，即可带动夹装端平稳回转，角度调整到位后直接拧紧紧固件即可完成锁定，调节过程顺滑无卡顿，不会出现突然下坠偏移的情况。在设计思路上，这款夹具优先考虑了装夹的可靠性与操作的便捷性，整体采用对称式结构布局，受力点均匀分布在开口两侧，避免单侧受力导致的夹持偏斜，夹装孔的同轴度经过严格控制，保证锁紧后百分表测量杆的轴线与调整回转轴线的位置精度，减少角度调整带来的测量系统误差。外形方面，夹具整体为紧凑的块式结构，没有多余的外凸结构，安装时不会与周边的工件、设备部件产生干涉，适配市面上多数通用百分表支架的立柱直径，安装边界清晰，夹装端的通孔尺寸适配标准百分表的夹持杆直径，无需额外加装转换套即可直接使用，开口处的形变间隙经过合理设计，既保证足够的锁紧力，也避免形变过量导致的夹具本体开裂、螺纹滑牙问题，长期反复松紧使用也能保持稳定的夹持力，适合车间生产现场的高频次调校使用场景。
