多推进器框架式遥控水下航行器结构设计

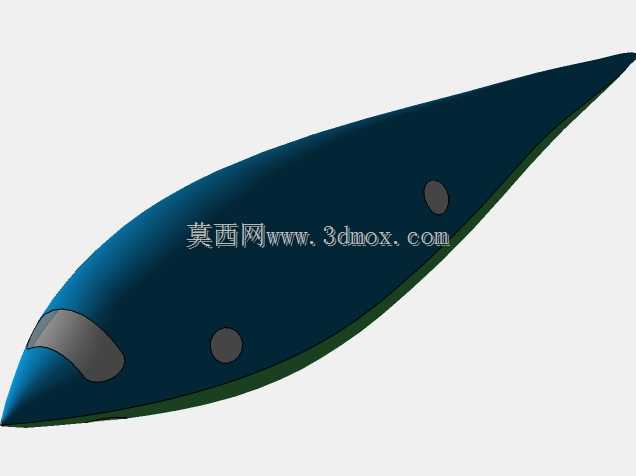

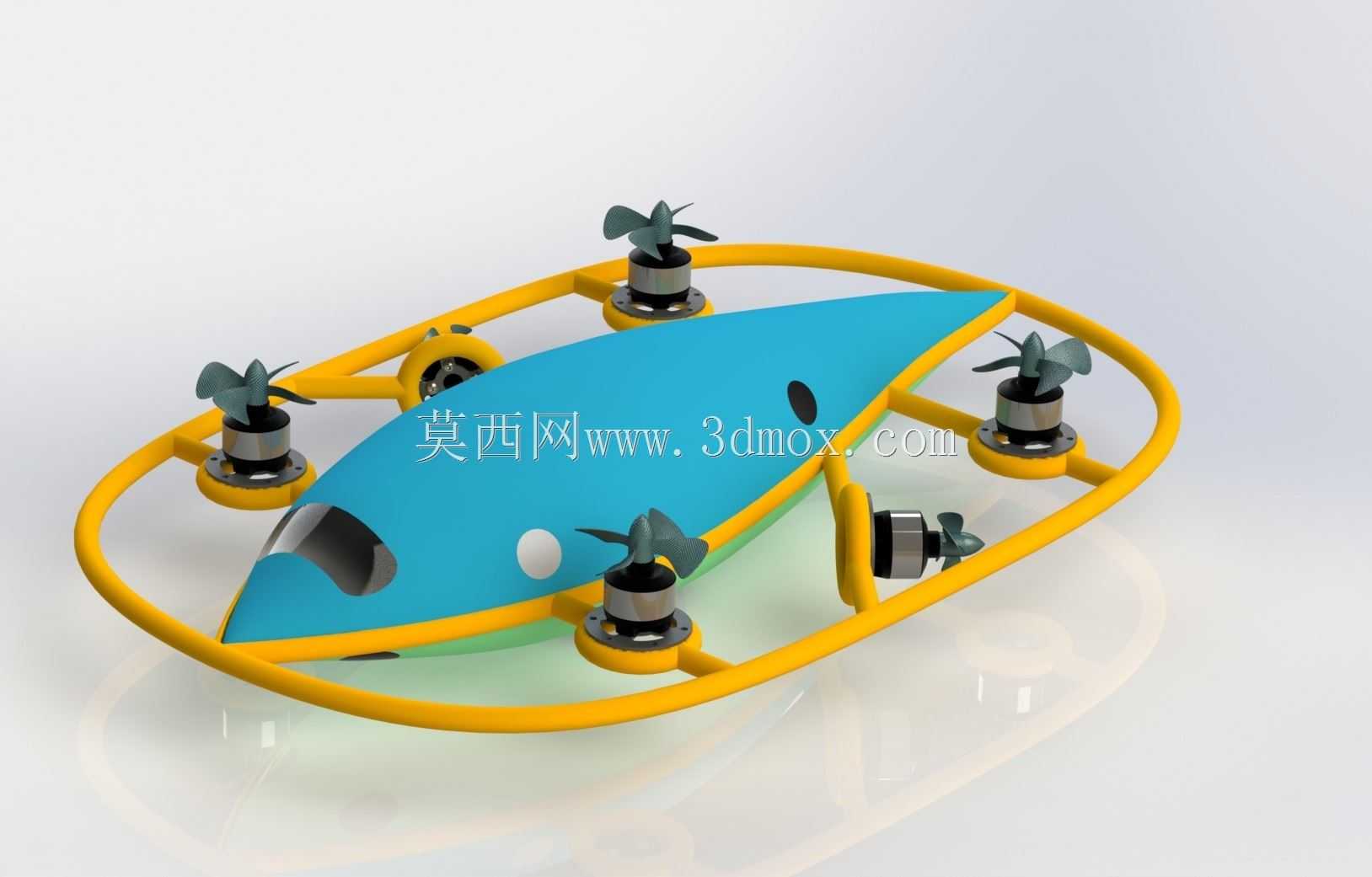

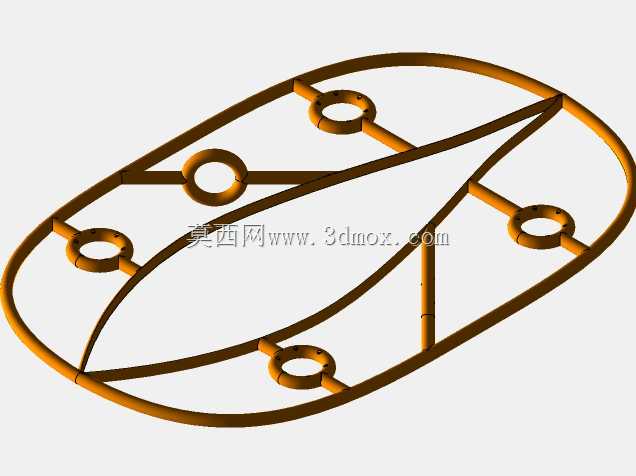

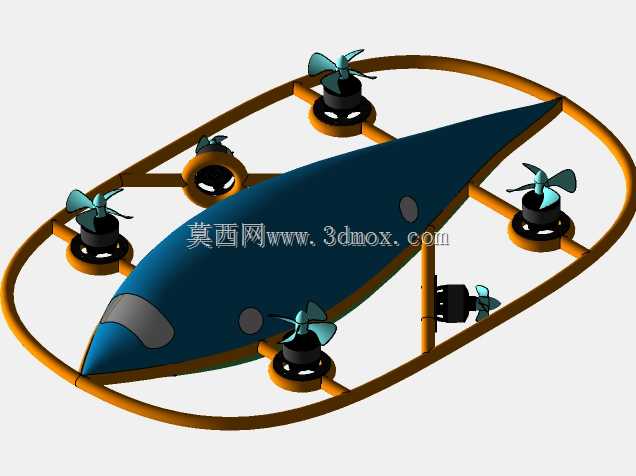

　　这款遥控水下航行器采用环形外框架搭配流线型主舱体的布局设计，核心思路是在保障水下运动灵活性的同时，最大化降低框架碰撞对内部核心元器件的损伤风险。外框架选用高强度轻质工程材质一体成型，环形轮廓无突出锐角，在狭窄水下空间穿行时，可有效避免线缆、水下杂物勾挂，同时能在发生侧向碰撞时吸收冲击能量，保护内部主舱与推进组件。主舱体采用水滴型流线剖面设计，可降低水下航行时的迎流阻力，减少推进系统的功率损耗，提升水下续航时长。

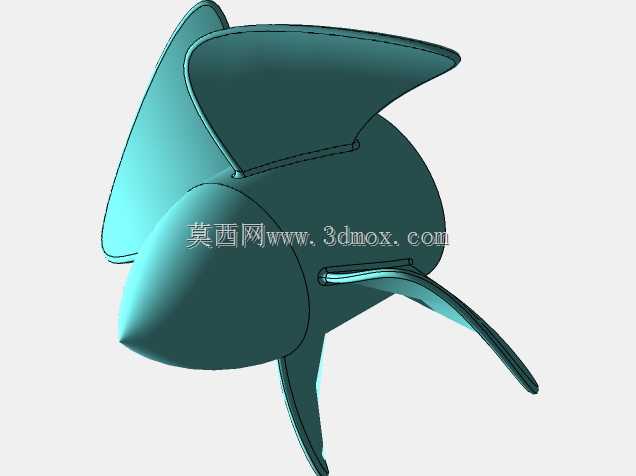

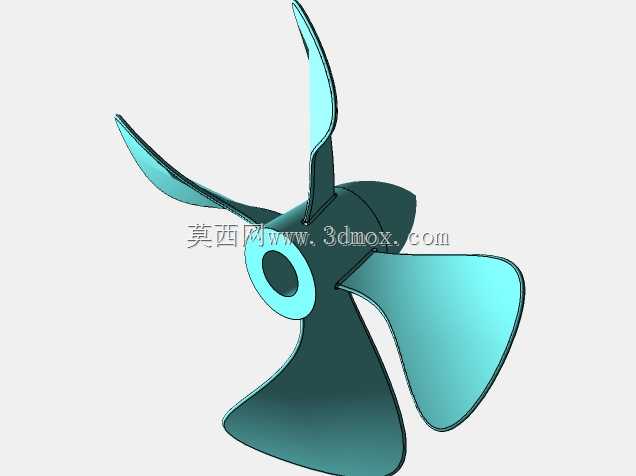

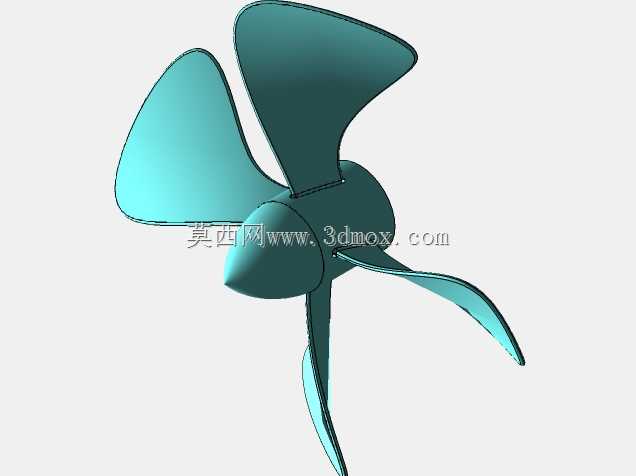

　　推进系统采用多推进器分布式布局，沿环形框架周向均匀布置四组垂向推进器，同时在主舱体侧部配置横向推进组件，可实现垂直升降、水平前后、侧向平移、原地转向等多自由度运动，无需调整机身姿态即可完成复杂水下点位的精准停靠，适配水下结构检测、坝体裂缝排查、养殖网箱巡检、近岸浅水区水下搜救等多场景作业需求。主舱前端预留透明视窗安装位，可搭载水下摄像、照明模组，侧部预留密封穿线接口，可根据作业需求拓展水质传感器、机械抓取手爪等外接功能模块，拓展性可覆盖多数民用浅水域作业需求。

　　从安装边界来看，整机外轮廓控制在环形框架的圆形包络范围内，所有推进器均内嵌于框架保护圈内侧，运输存放时无需额外加装防护结构，可直接适配常规尺寸的便携运输箱。主舱与框架之间采用快拆式连接结构，日常维护时无需拆解整体框架即可单独取出主舱进行密封检测、电池更换作业，降低现场维护的操作复杂度。密封设计上，主舱结合面采用径向密封加端面密封的双重密封结构，可满足浅水域数十米水深的耐压密封需求，所有穿线位置均采用航空级密封接插件，避免长期水下使用出现渗水故障。

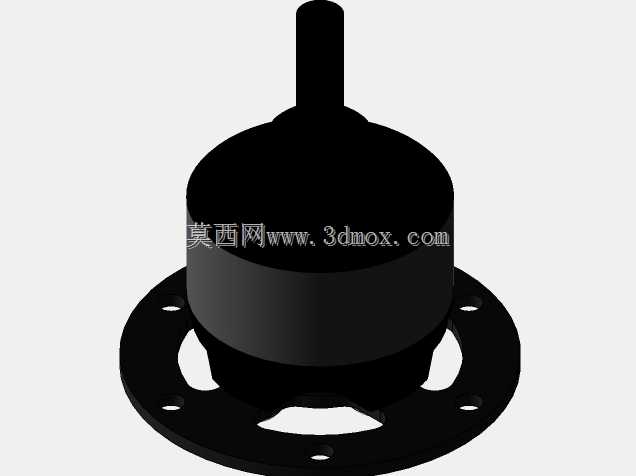

　　在结构配重设计上，整机重心布置在浮心下方，可保障水下航行时的姿态自稳，即使遇到突发水流冲击，也能快速回正到水平航行姿态，降低遥控操作的难度，适配非专业操作人员的使用需求。推进器的安装座均设置减震缓冲垫，可减少推进器运转时的震动传递到主舱，避免震动影响搭载的摄像、传感设备的采集精度。
