家庭立式多层水培种植装置结构设计

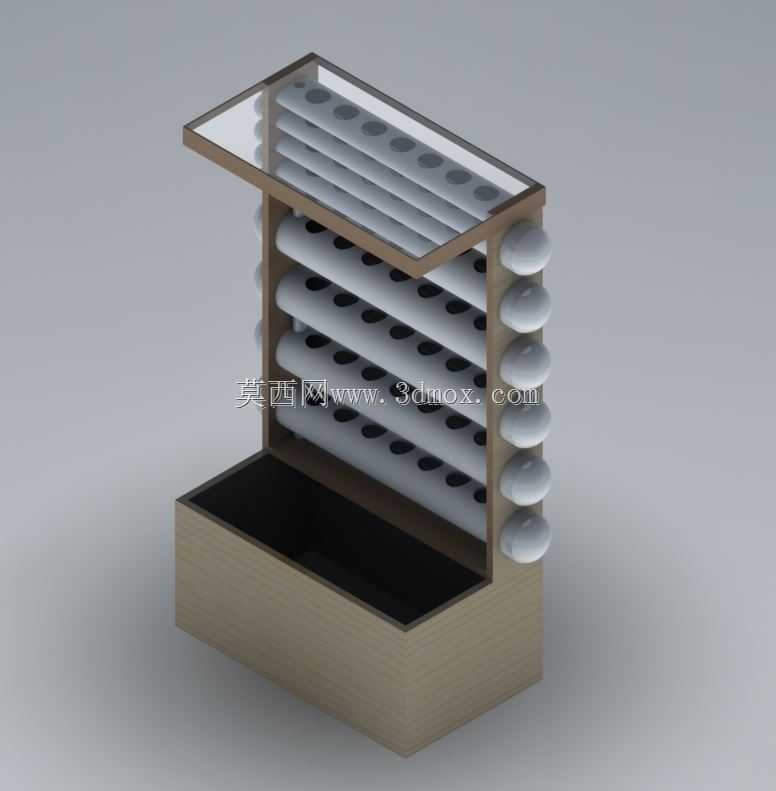

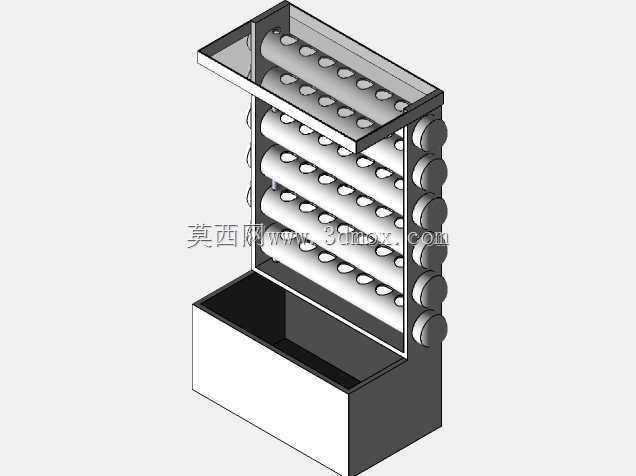

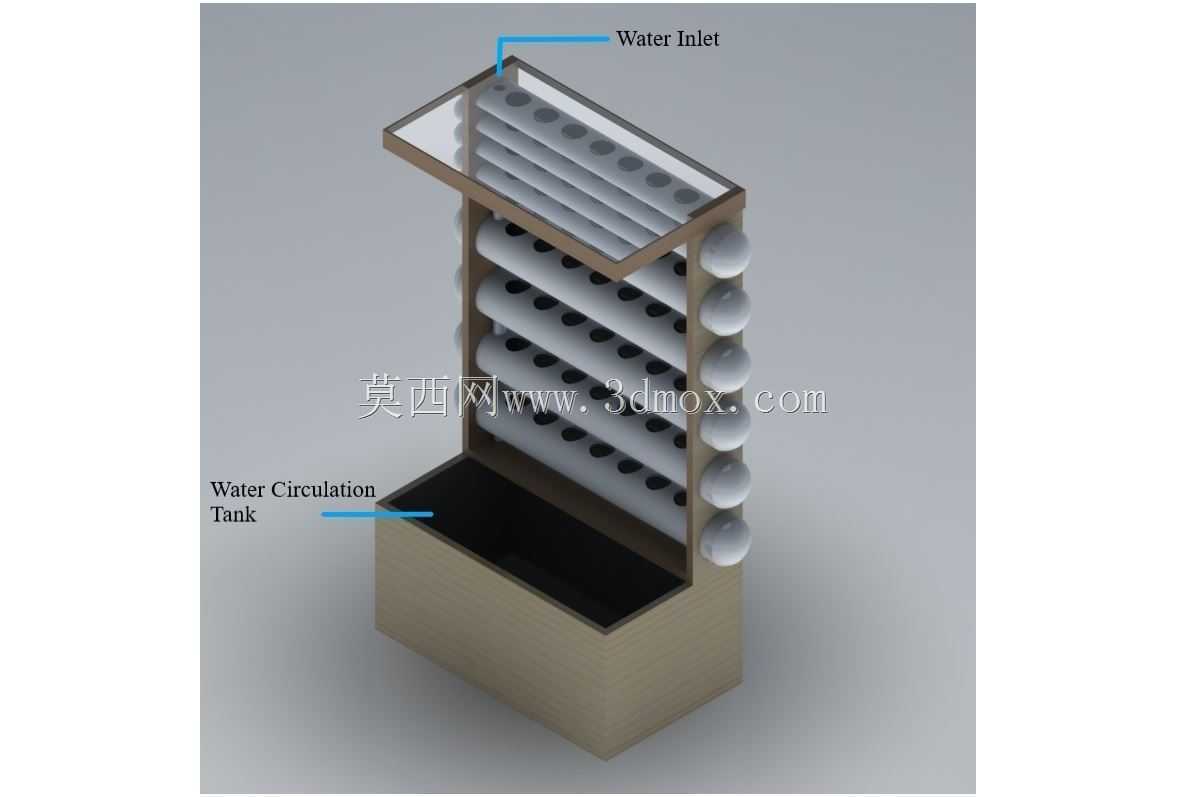

　　这套立式多层水培种植装置，核心面向城市家庭室内种植场景设计，适配阳台、厨房边角、客厅闲置立面等小空间区域，解决传统土培种植占地大、易脏污、打理繁琐的痛点，可用于叶菜类蔬菜、小型香草作物的家庭自种需求，也可作为小型园艺科普装置用于中小学劳动教育场景，让使用者直观观察水培作物的根系生长与养分吸收过程。从结构设计逻辑来看，装置采用立式分层排布思路，整体为窄长型立柜式结构，底部设置独立的水循环储液槽，槽体采用一体化折弯成型结构，避免拼接缝隙带来的营养液渗漏问题，储液槽预留了水泵安装位与液位观察缺口，日常使用时可直接通过缺口观察剩余营养液容量，无需频繁拆解上层结构。上层种植层采用倾斜排布的种植管设计，每层种植管按固定间距开设种植孔，

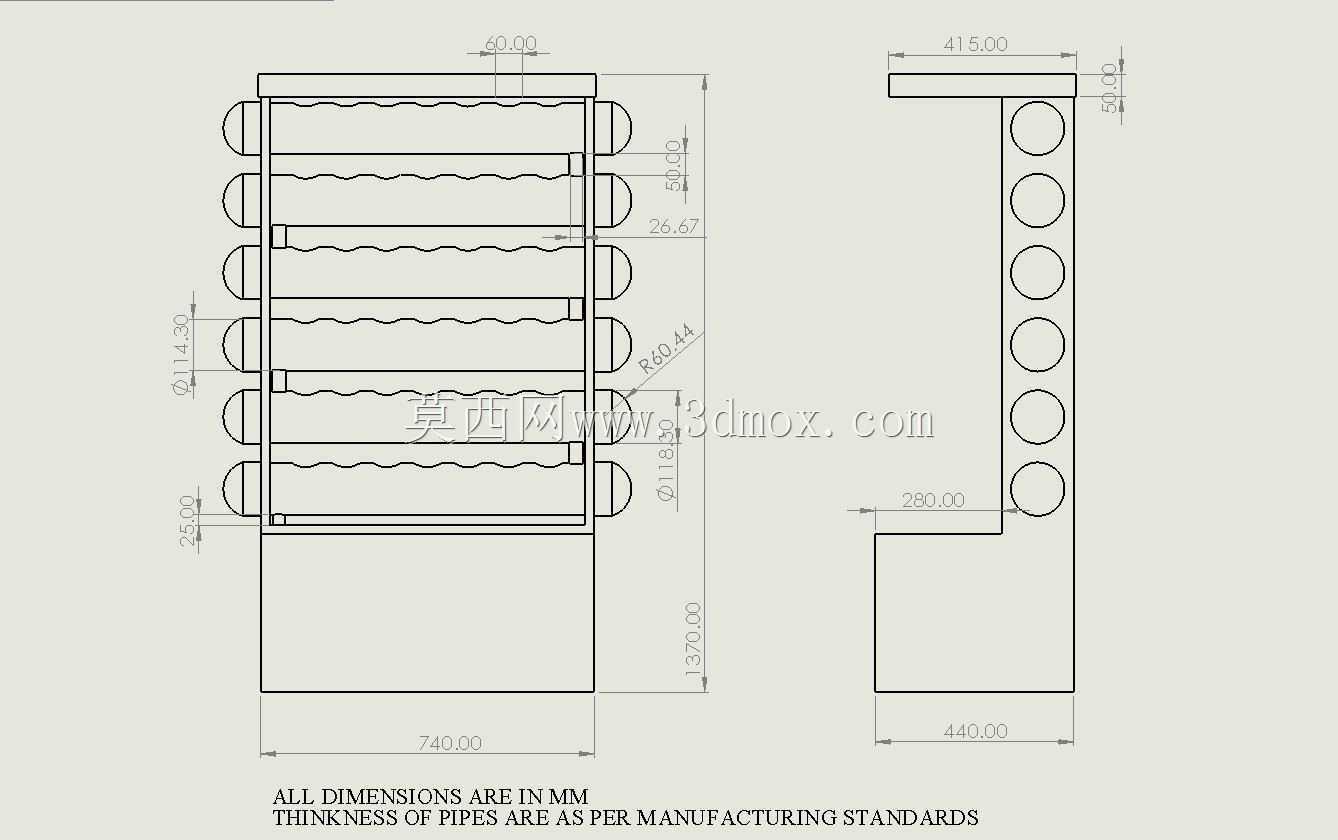

　　孔位边缘做圆弧翻边处理，既可以固定种植棉与作物根系，也能避免尖锐边缘划伤操作人员手部，倾斜角度经过反复校核，保证营养液可以在管内顺着坡度自然回流到底部储液槽，不会在管内形成积液区造成根系缺氧腐烂。装置顶部设置进水分配管路，通过等径分水接头将储液槽泵出的营养液均匀分配到每一层种植管，每个分水接头处预留流量调节余量，可根据不同层的种植作物类型调整供液速度，避免上层供液过快溢出、下层供液不足的问题。侧面设置的球形凸起结构为管路固定卡扣位，用于规整排布供液支管，避免管路杂乱缠绕影响外观，同时也方便后期管路堵塞时快速拆解疏通。从安装边界来看，装置整体占地面积不足0.2平方米，整体高度控制在1.6米以内，适配普通住宅的层高要求，

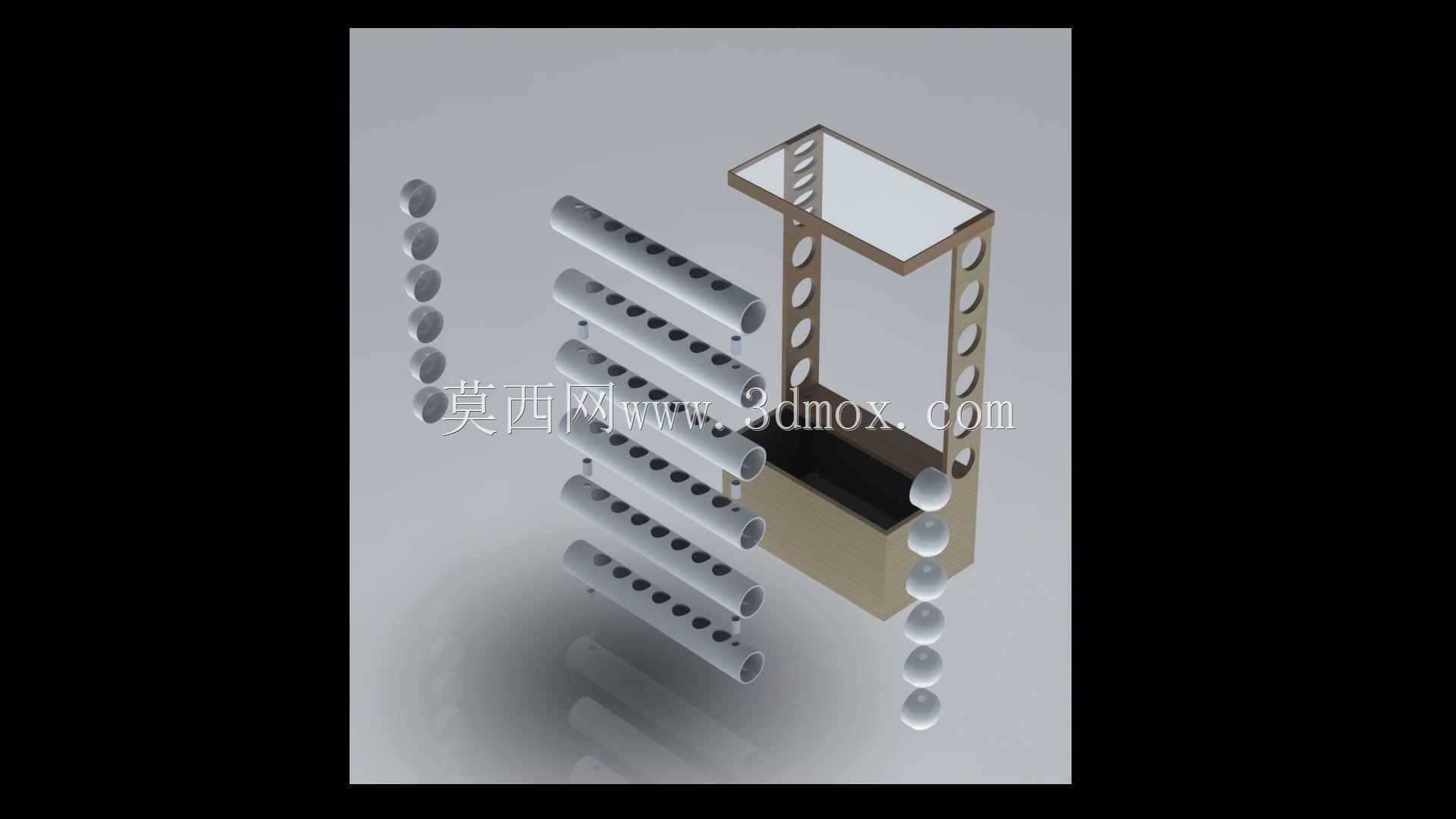

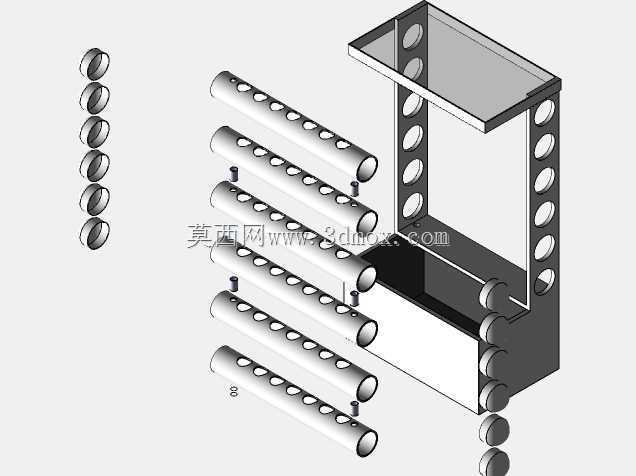

　　无需额外固定安装，放置在平整地面即可稳定使用，底部可选配静音万向脚轮，方便根据光照需求移动装置位置。结构材质选型上，与营养液接触的部件均采用食品级耐水材质，避免长期浸泡在营养液中析出有害物质，同时材质本身抗紫外线老化，即使放置在南向阳台长期接受光照，也不会出现快速脆化开裂的问题。设计过程中充分考虑家庭使用的维护便捷性，所有种植层均采用卡扣式连接，无需专用工具即可逐层拆解，清洗储液槽与种植管时可快速拆分，清理完成后对准卡扣即可复位，降低普通家庭用户的使用门槛。供液系统采用低扬程静音水泵，运行噪音控制在30分贝以内，即使放置在客厅或卧室内，也不会产生明显的噪音干扰日常休息。种植孔的孔径经过多轮适配调整，既可以匹配通用规格的水培种植棉，

　　也可以直接放置小型种植篮，适配不同用户的种植习惯，每层种植管的间距根据常见叶菜的成株高度设置，保证作物生长过程中不会因为层间距过小出现叶片挤压、光照不足的问题。装置顶部预留了补光灯安装位，对于光照条件较差的室内区域，可直接加装对应规格的植物补光灯，无需额外打孔固定，补光灯的供电线路可顺着侧面的管路卡扣位规整排布，不会出现明线杂乱的问题。在水循环逻辑设计上，采用间歇式供液思路，配合外置的定时控制器即可实现定时供液循环，既保证作物根系可以获得充足的养分与水分，也能让根系间歇性接触空气，避免长期浸泡出现烂根问题，相比连续供液模式也能降低水泵的运行功耗，延长水泵使用寿命。储液槽的容量经过匹配计算，单次加注营养液可满足3-5天的循环使用需求，无需每日加注营养液，降低日常打理的频率，适配上班族的日常作息节奏。整体结构没有复杂的传动部件，故障点极少，除水泵作为易损件可快速更换外，其余结构件均为静态结构，正常使用下使用寿命可达5年以上。
