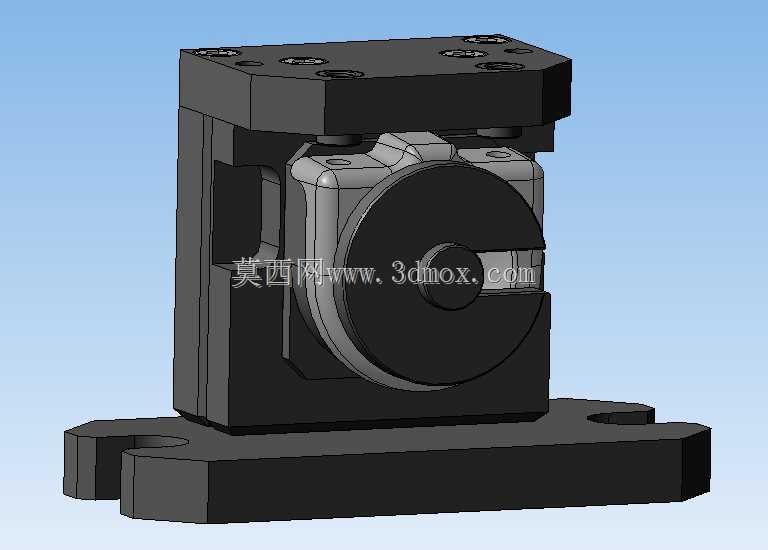

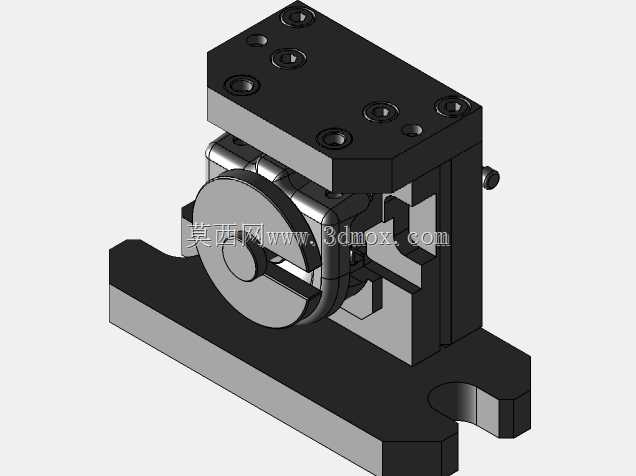

捕集器钻孔定位工装结构设计

该钻孔定位工装主要应用于尾气捕集器壳体的端面钻孔加工工序，在汽车零部件、环保过滤设备的生产制造环节中，捕集器作为过滤排放介质、收集颗粒物的核心部件，其壳体端面的安装孔位精度直接决定了后续滤芯装配的密封性、端盖连接的结构强度，一旦孔位出现偏移，轻则导致装配间隙过大引发介质泄漏，重则造成滤芯安装错位无法实现过滤功能，因此需要专用的定位工装来保障钻孔加工的一致性与精度。这款工装在设计时优先考虑了捕集器壳体的异形曲面特征，摒弃了传统平口钳装夹易出现的工件形变、定位基准偏移问题，采用仿形定位座作为核心承载结构，定位座的内轮廓完全匹配捕集器壳体的外圆弧曲面，工件放置后可自动完成周向与轴向的初定位，无需操作人员反复调整找正，大幅缩短了单件加工的装夹辅助时间。工装的钻套组件采用快换式结构设计，针对捕集器端面上不同孔径的安装孔位，可快速更换对应内径的钻套，钻套与钻模板之间采用间隙配合，配合精度控制在0.02mm以内，既保证钻头进给过程中的导向精度，避免钻孔出现偏斜、孔径超差的问题，也能在钻套磨损后快速更换，无需拆卸整个钻模板，降低工装的维护成本。在安装边界方面，该工装的底座采用标准槽距设计，可直接适配普通台钻、立式钻床的工作台T型槽安装尺寸，整体外形尺寸控制在320mm*240mm*180mm范围内，不会占用过多的机床操作空间，工装的夹紧机构采用侧向螺旋压紧结构，压紧点设置在捕集器壳体的非加工加强筋位置，压紧力可通过手柄调节，既能保证加工过程中工件不会出现窜动，也不会因压紧力过大导致薄壁壳体出现压痕变形。工装的排屑空间做了专门的优化设计，钻模板与定位座之间预留了足够的排屑间隙，钻孔过程中产生的金属切屑可顺着间隙落入工作台的排屑槽，不会堆积在定位面内影响后续工件的定位精度，同时工装的所有定位接触面都做了淬火处理，表面硬度达到HRC45-50，长期使用下不会因工件磕碰、切屑摩擦出现定位面凹陷，有效延长了工装的使用寿命。在实际批量生产场景中，这款工装可将捕集器端面钻孔的位置精度控制在0.05mm以内，孔距一致性偏差不超过0.03mm，完全满足捕集器后续端盖焊接、滤芯装配的精度要求，相比传统划线找正的加工方式，加工效率可提升三倍以上，同时大幅降低了对操作人员的技能要求，新员工经过简单培训即可完成装夹加工操作，有效稳定了批量加工的产品质量。
