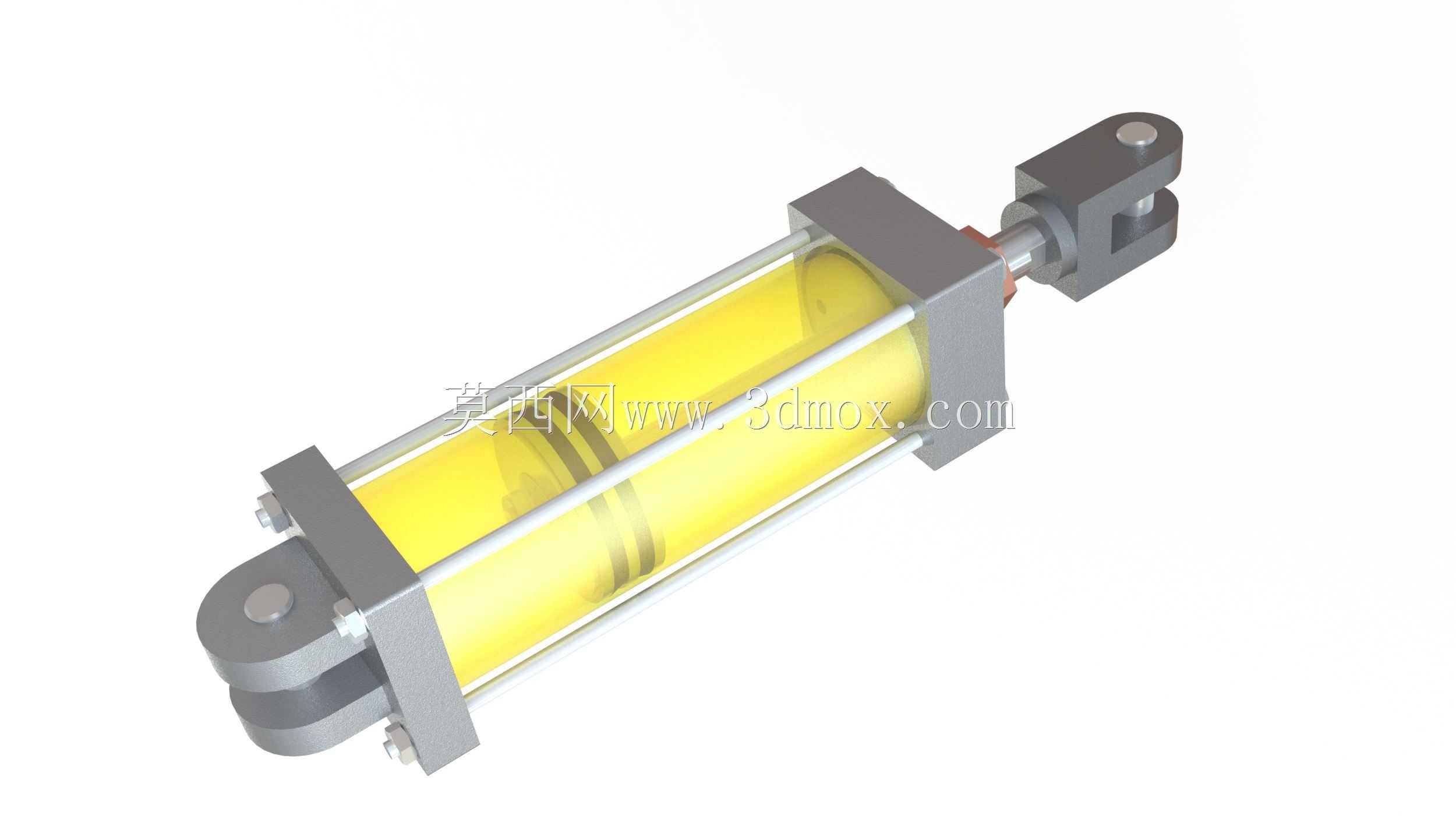

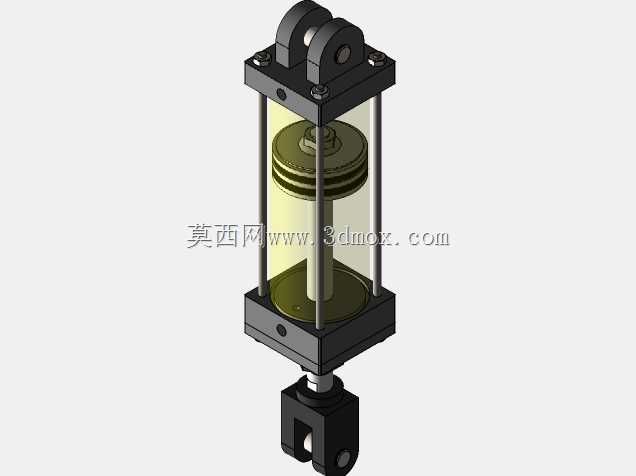

拉杆式双耳环安装液压缸结构设计

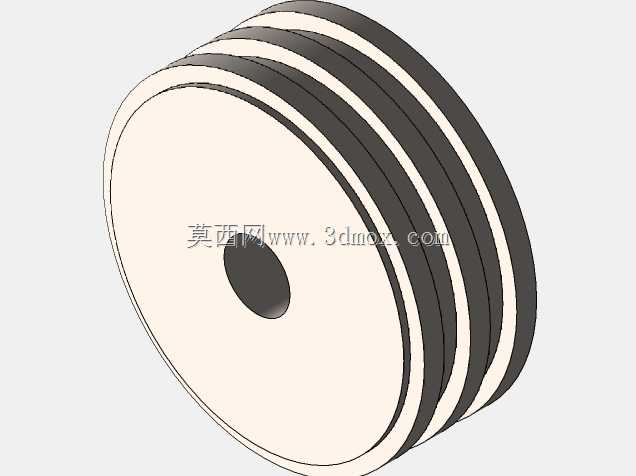

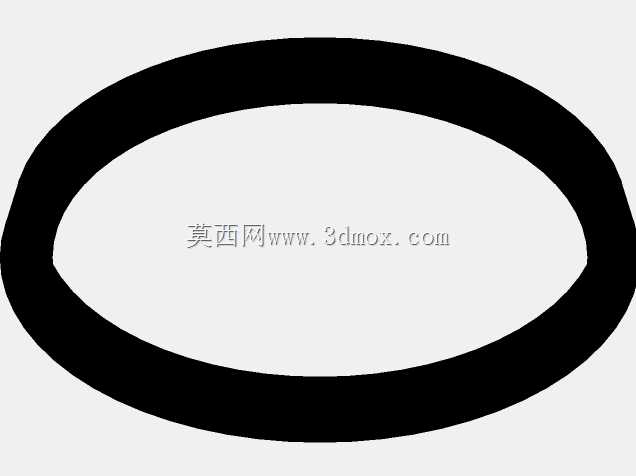

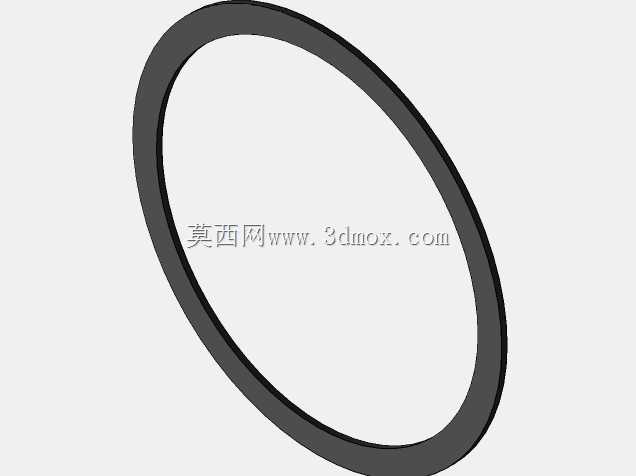

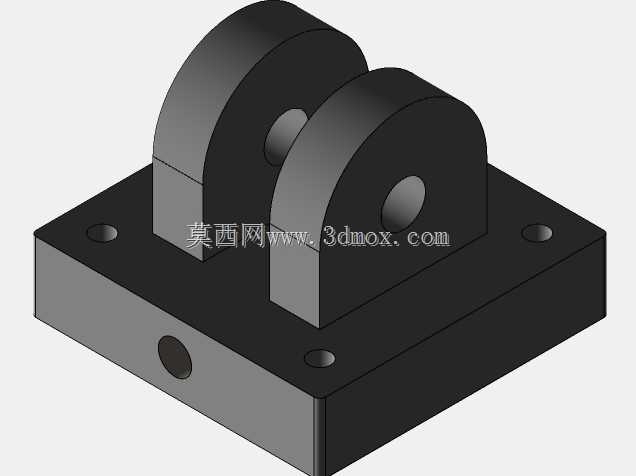

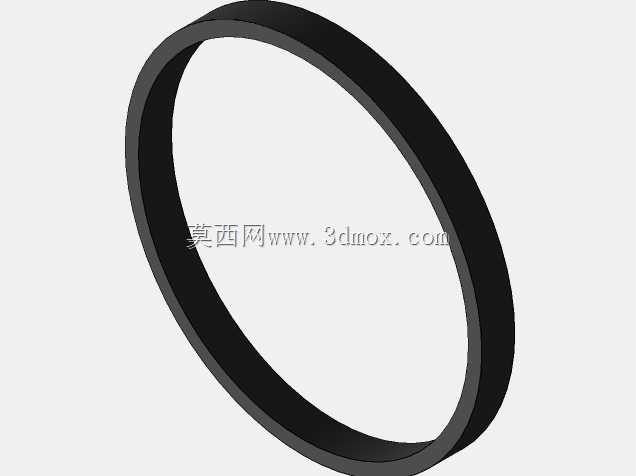

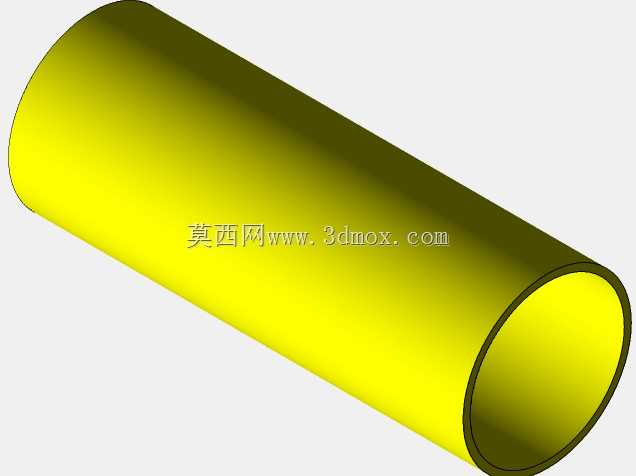

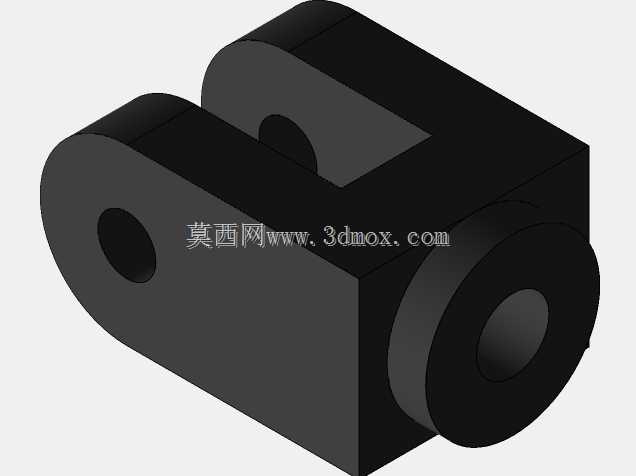

这款拉杆式液压缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械的作业臂驱动、机床设备的工件夹紧与进给、自动化生产线的工位推移、冶金设备的炉门启闭、农业机械的农具升降等场景，能够将液压系统的压力能稳定转换为往复直线运动的机械能，为各类需要大推力、平稳动作的工况提供可靠的动力输出。从实际用途来看，该款液压缸采用双耳环铰接式安装结构，两端的铰接耳座可配套销轴与设备机架、负载端实现柔性连接，能够补偿安装过程中存在的微小角度偏差，避免活塞杆承受额外的径向偏载，大幅降低运行过程中密封件的偏磨风险，延长元件的整体使用寿命。从功能特性来看，缸体采用透明可视化设计可直观观察活塞运行状态与缸内油液状态，四根外置拉杆承担缸筒的轴向锁紧力，相比法兰一体式缸体具备更好的维护便利性，拆解更换密封件时无需破坏缸体整体结构；活塞部位配置多道组合密封结构，可同时实现高压油腔的静密封与动密封，在额定工作压力下杜绝内泄、外泄问题，活塞杆表面做硬化处理，具备优异的耐磨、抗腐蚀性能，可适应多粉尘、轻度腐蚀的复杂工业作业环境。从设计思路来看，整体结构遵循液压元件的通用设计规范，缸筒内径与活塞杆直径的配比经过推力校核，能够满足常规中低压工况下的推力输出需求，两端缓冲结构可在活塞运行至行程端点时实现平稳减速，避免活塞与端盖发生刚性撞击，降低运行过程中的冲击噪音与结构损伤。从安装边界来看，两端铰接耳的同轴度控制在严格公差范围内，安装孔尺寸适配通用标准销轴，缸体整体外径、行程长度、活塞杆伸出长度均符合常规液压系统的安装空间要求，可直接替换同规格的标准拉杆油缸，无需对设备原有安装结构做额外改造，适配性较强。
