多极模块化交流接触器三维结构设计

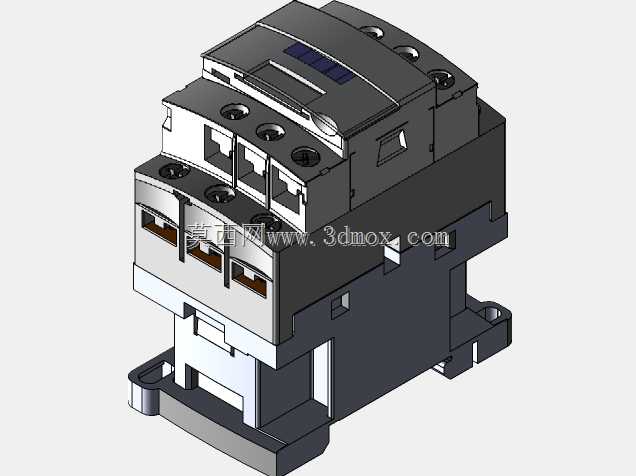

这款多极模块化接触器是低压配电与工业控制场景中的核心执行元件，主要应用于工厂自动化生产线、低压动力配电柜、电机控制回路、楼宇配电系统等场景，承担电路的频繁通断控制任务，可实现对三相异步电机、加热模组、照明回路等负载的远程接通与分断控制，也可配合辅助触点模块实现联锁、信号反馈等扩展功能，是工业电气控制回路中用量极大的基础元器件。

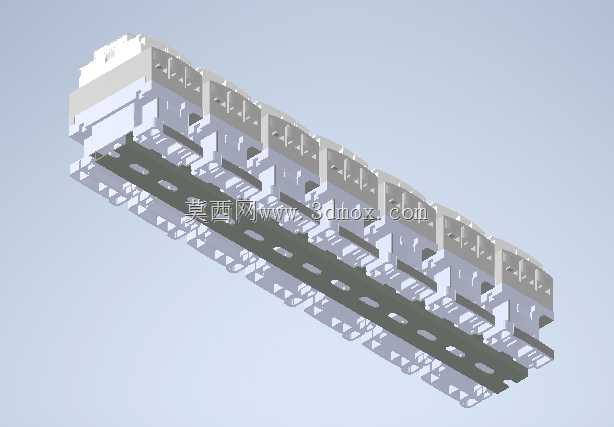

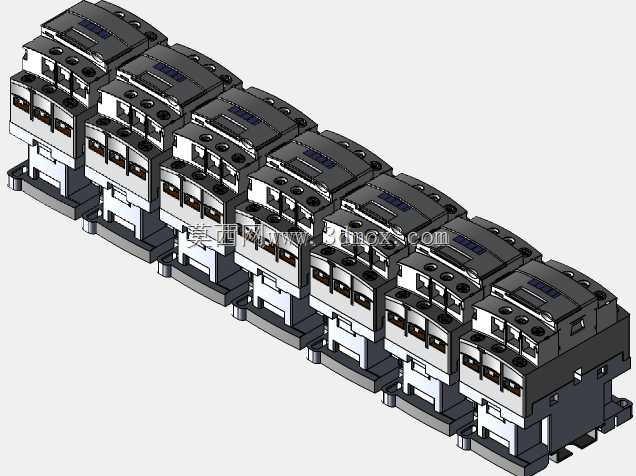

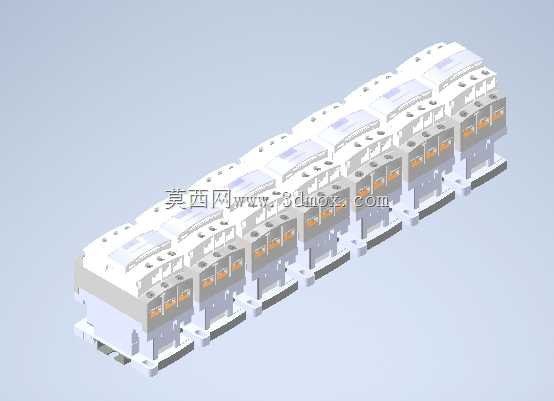

从功能特性来看，该款接触器采用多极并列的模块化设计，单极单元可根据实际回路极数需求灵活拼接组合，既可以适配三相三线、三相四线等常规动力回路的控制需求，也可通过增减极数满足多回路同步通断的特殊控制场景。每极单元内部集成了静触头组件、动触头支架、电磁驱动腔室、灭弧栅格结构，主触头采用耐电弧烧蚀的合金材质，能够承受负载启动时的短时冲击电流，灭弧结构可快速分断触头分合时产生的电弧，避免触头烧蚀粘连，有效延长元件的实际使用寿命。产品侧面设计有标准化的卡扣拼接结构，相邻极单元拼接后可实现动触头支架的机械联动，保证所有极触头同步分合，避免因分合时序差导致的回路缺相、负载偏相等运行故障。

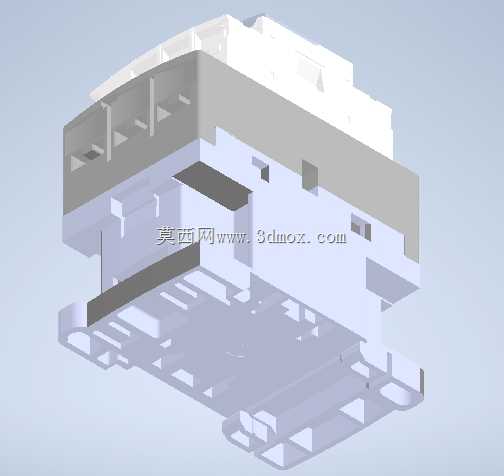

在设计思路上，这款接触器优先考虑了工业场景下的安装便捷性与维护效率，整体采用导轨适配的安装基座，可直接卡装在工业配电领域通用的标准DIN导轨上，无需额外打孔固定，能够大幅缩短配电盘柜的装配布线周期。外壳采用阻燃级工程塑料注塑成型，具备良好的绝缘性能与抗冲击能力，可适配工业车间、配电房等多尘、存在一定振动的安装环境，外壳表面的散热槽结构可带走触头通断及线圈工作产生的热量，避免长期工作时内部温升过高影响元件性能。

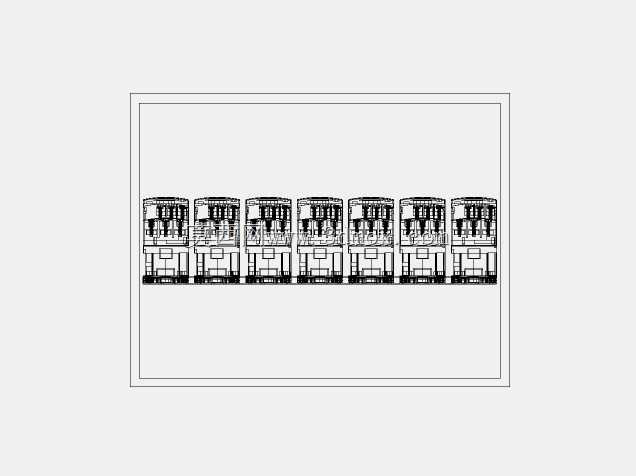

从安装边界与外形尺寸来看，该款接触器整体为长条形规整结构，单极单元宽度统一，拼接后的总长度可根据极数灵活调整，整体高度与深度符合低压电器的通用安装尺寸规范，接线端子位于元件上下两端，预留了充足的接线操作空间，可适配不同线径的铜芯导线压接，端子处设计有防触电防护挡板，避免接线或运维过程中误触带电部位。元件底部的导轨卡扣带有解锁拨杆，后期维护更换时无需拆卸周边相邻元件，即可快速完成单体的拆换操作，有效降低配电系统的运维停机时长。
