立式圆块孔式石墨换热设备结构设计

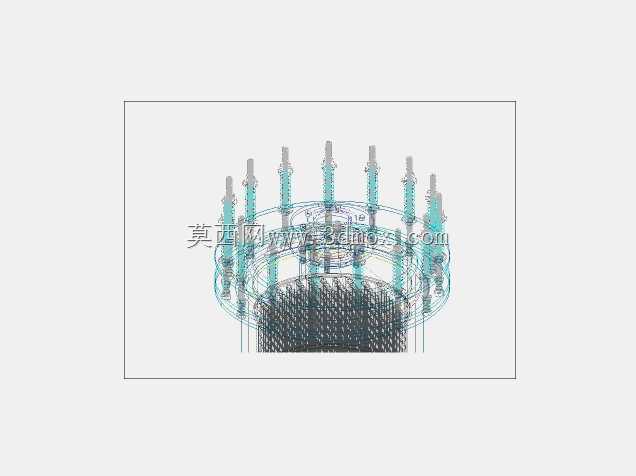

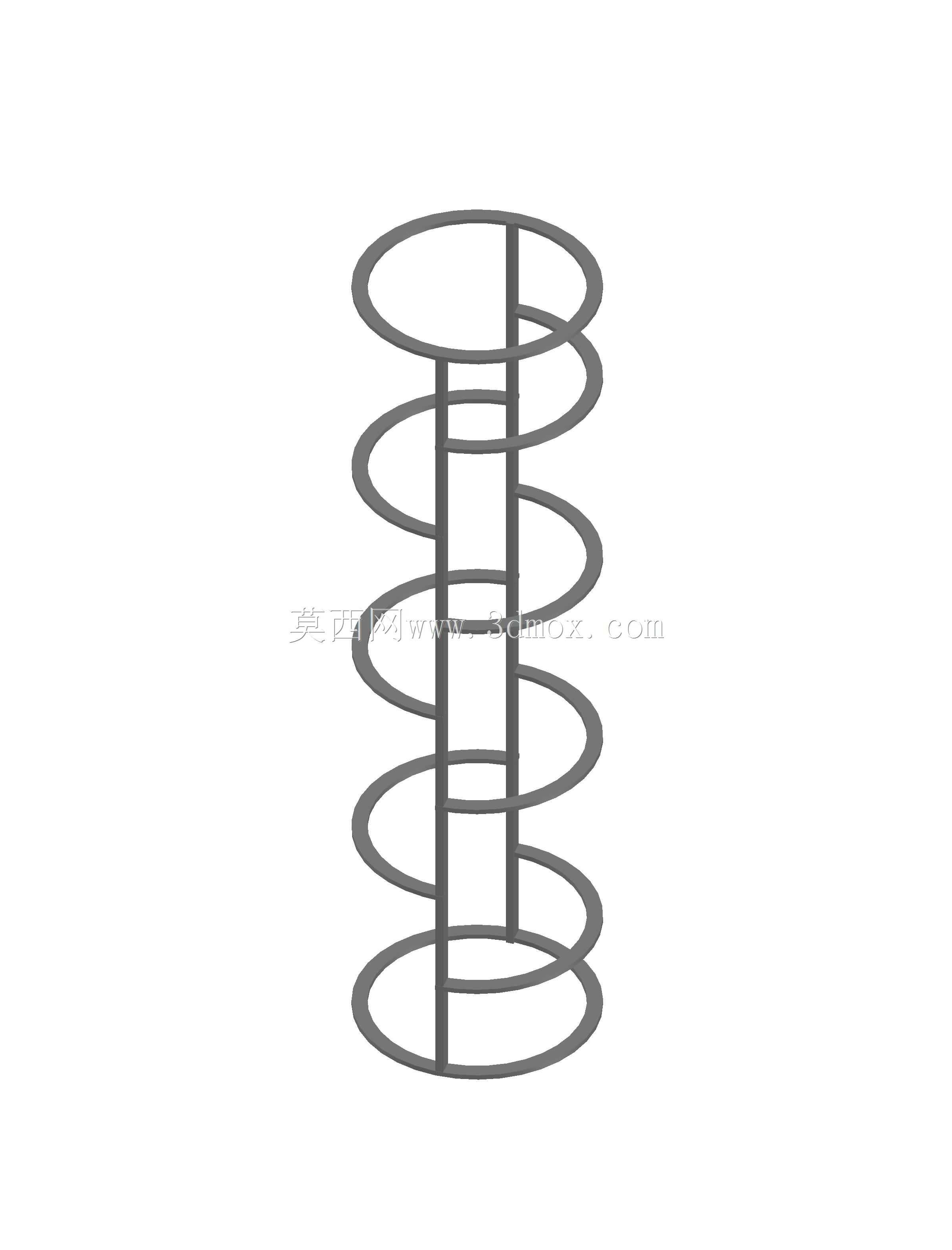

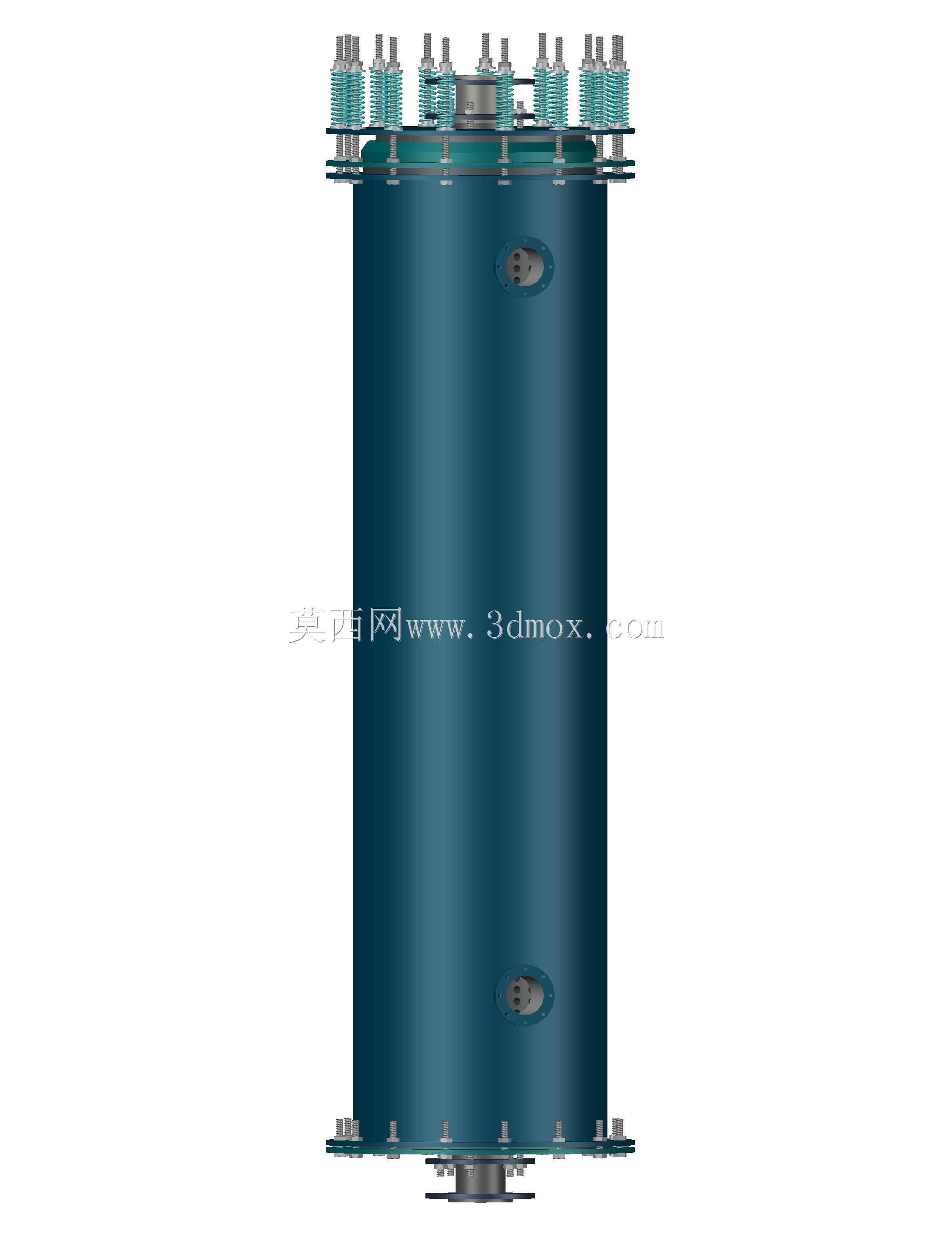

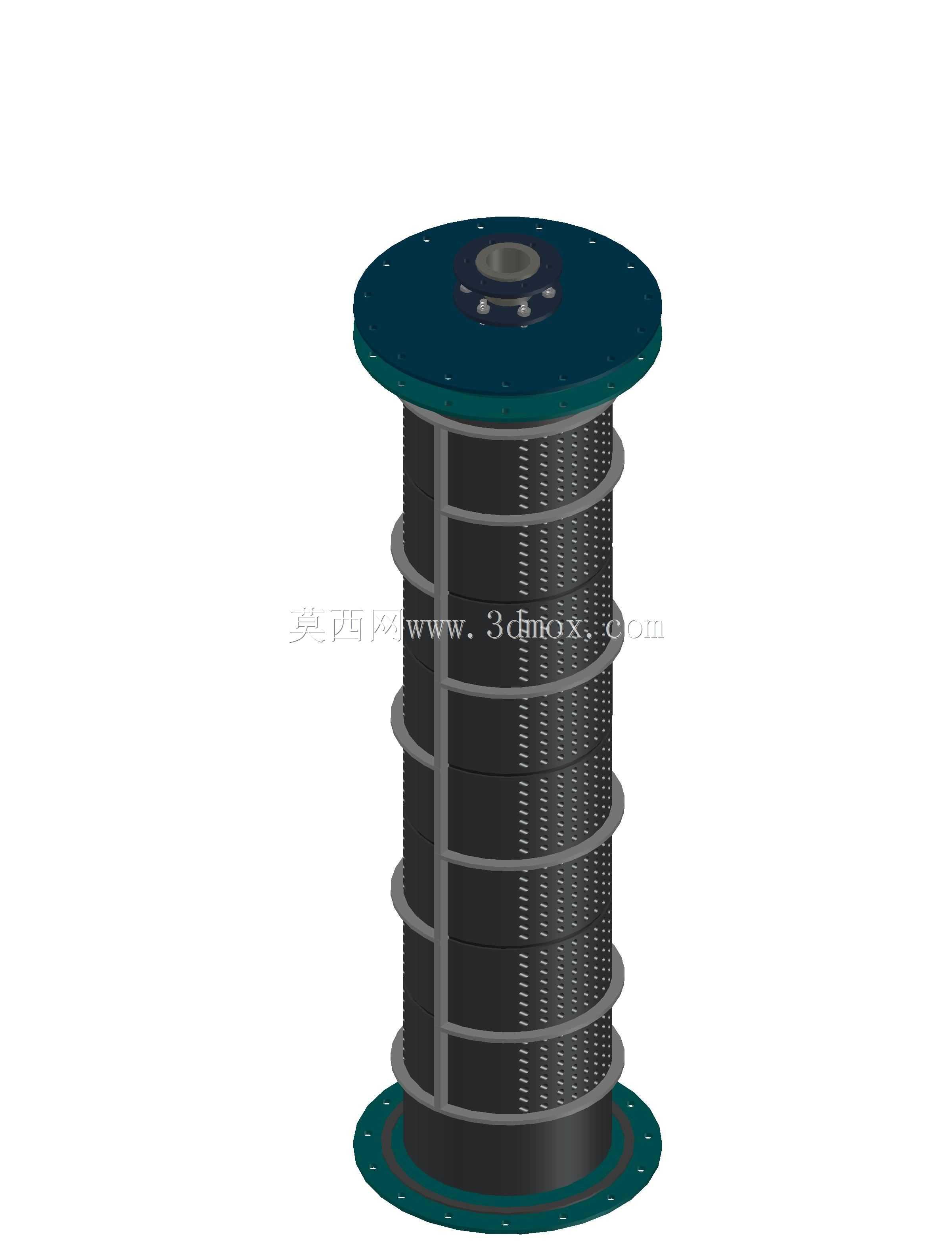

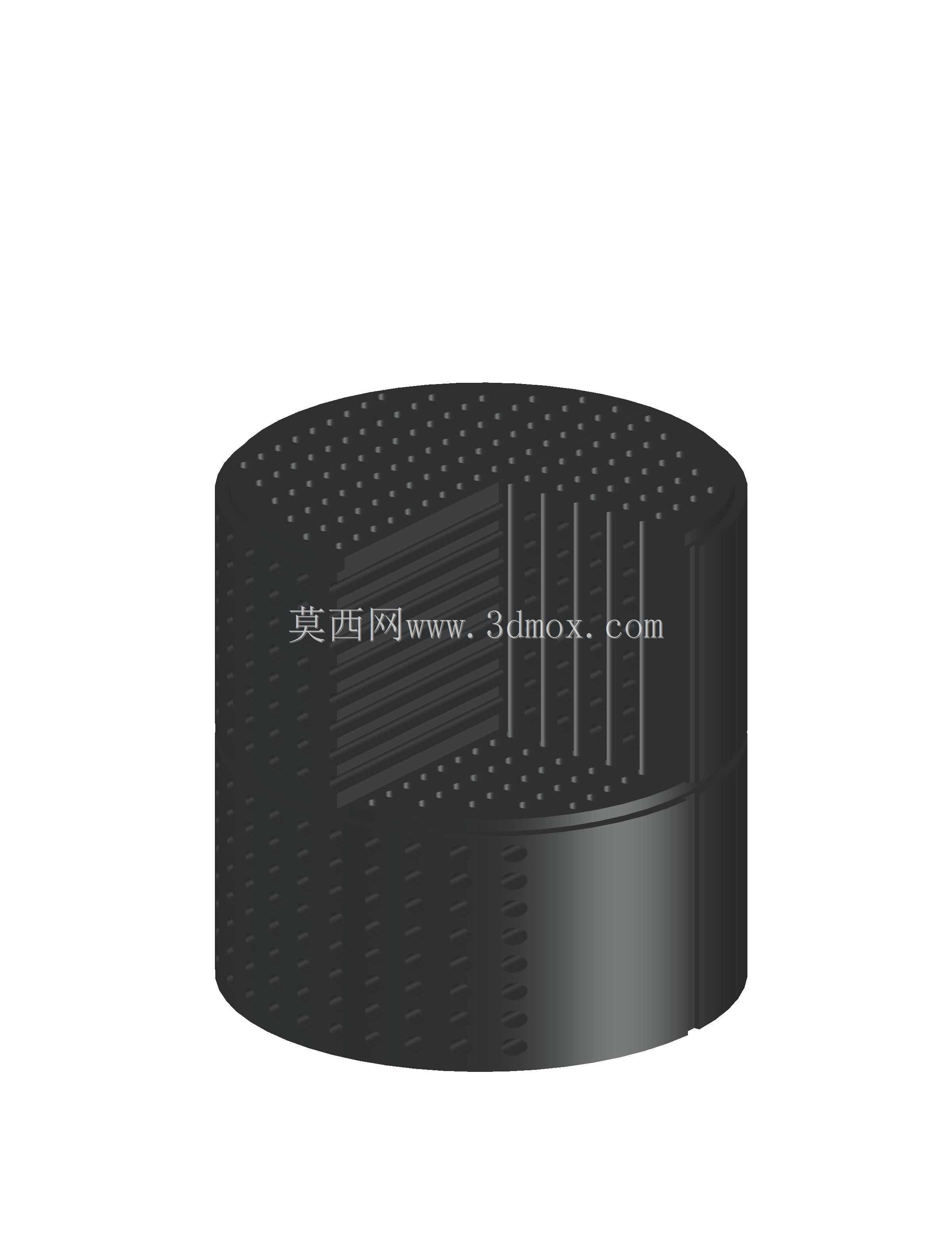

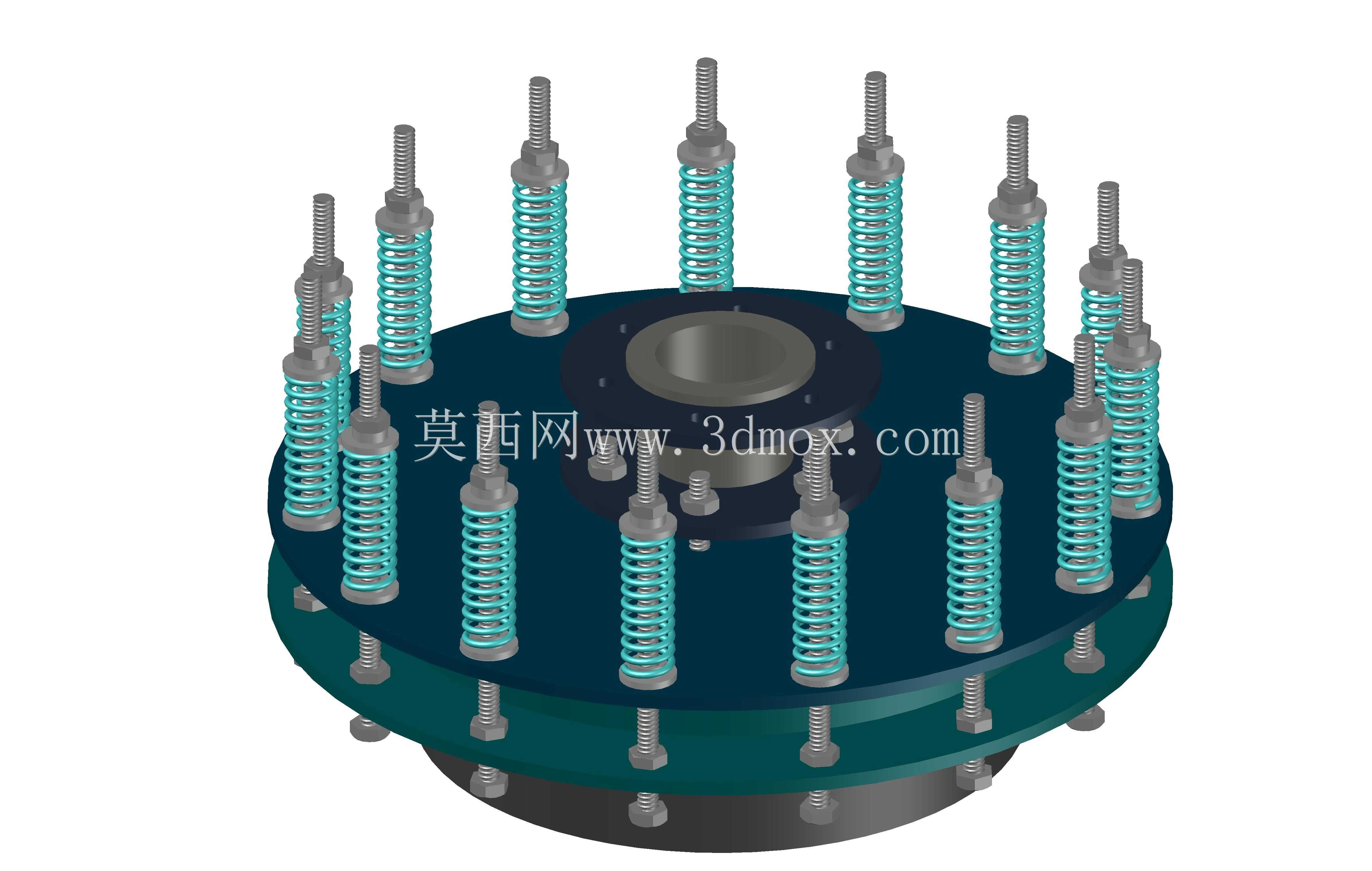

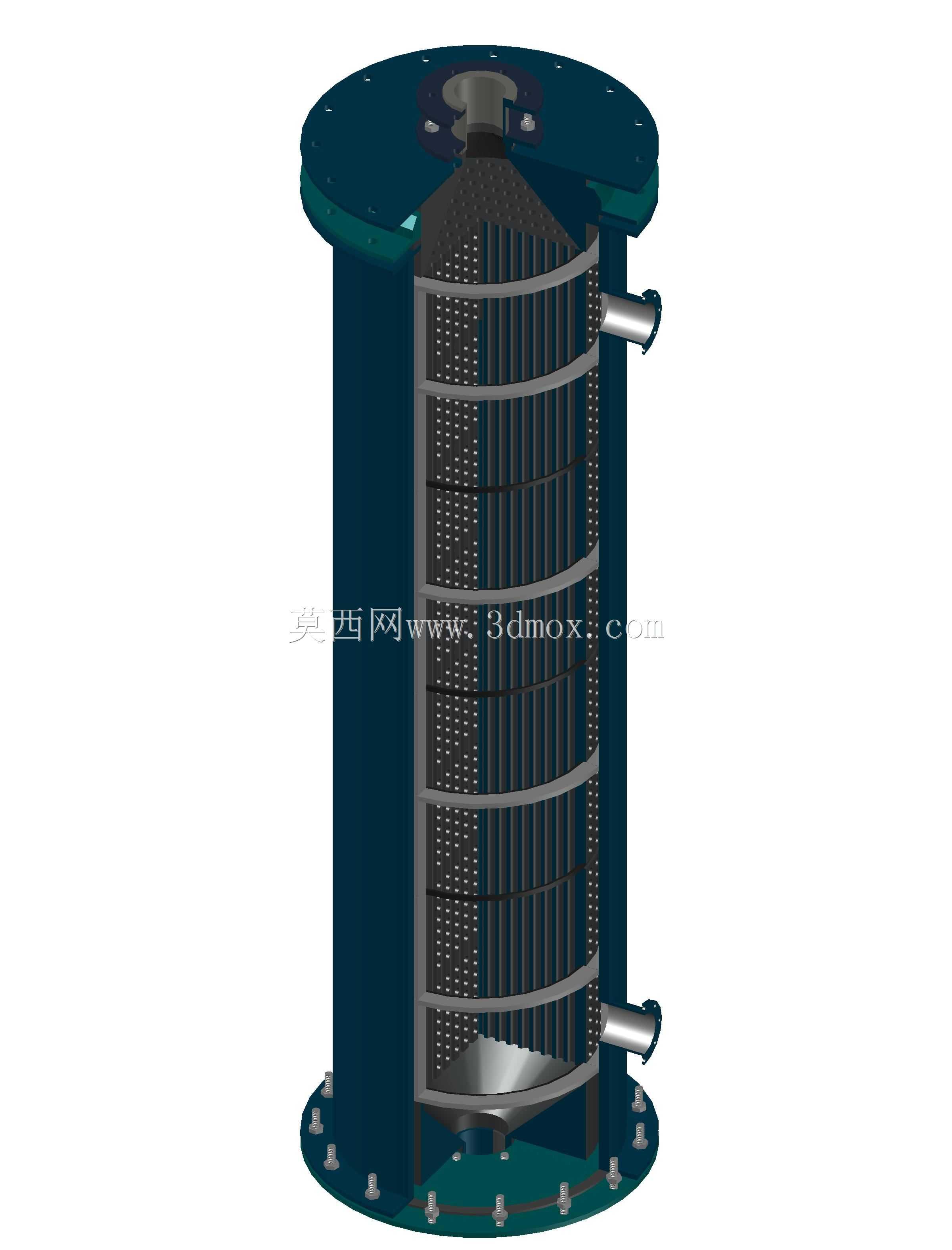

这款立式石墨换热设备主要面向强腐蚀工况下的流体热量传递场景，常见于氯碱化工、精细化工、医药合成、酸洗工艺等涉及强酸、强氧化性介质的生产环节，用来实现两种不同温度介质之间的热量交换，既可以作为加热器将冷态工艺介质升温至反应所需温度，也可以作为冷却器将高温反应产物快速降温至后续工序的适配温度，还可作为冷凝器回收工艺环节中的挥发性溶剂组分，解决普通金属换热设备无法耐受强腐蚀介质的行业痛点。设备整体采用立式圆柱筒体结构，外部承压壳体采用钢制衬防腐层设计，上下端配置带螺栓紧固的法兰端盖，侧部分别设置上下两组介质接管，分别对应两种换热介质的进出通道，内部换热核心采用模块化石墨块堆叠结构，石墨块上预制纵横交错的介质流道，两种介质分别在互不连通的流道内流动，通过石墨基体完成热量传递，石墨材质本身具备优异的导热性能与耐强酸腐蚀特性，能够在多数腐蚀性介质工况下长期稳定运行。设计过程中优先考虑了介质密封可靠性，石墨块堆叠层间设置密封垫片，通过上下端盖的螺栓预紧力实现整体压紧密封，避免不同介质之间发生串漏；内部设置的横向加固圈与纵向拉杆结构，能够对堆叠的石墨块形成径向与轴向的限位保护，避免设备运输、运行过程中石墨块受振动、热胀冷缩应力出现错位或碎裂。设备的安装边界适配常规化工车间的立式设备安装工位，底部法兰预留的螺栓孔可直接与预埋基础的地脚螺栓配合固定，侧方接管的伸出长度预留了管道法兰对接的操作空间，顶部的排气接口可在设备投用前排出腔体内积存的空气，避免气阻影响换热效率；整体外形为等直径圆柱结构，外部无突出的尖锐结构，外围预留的检修空间可满足日常法兰紧固、密封件更换的操作需求，设备的流道设计采用错流布置，能够在有限的筒体容积内最大化换热接触面积，同时控制介质在流道内的流速处于合理区间，既保证足够的换热效率，也避免流速过快对石墨流道造成冲刷磨损，适配化工生产中连续化运行的工况要求，可在不额外占用过多车间面积的前提下，实现稳定的耐腐蚀换热功能。
