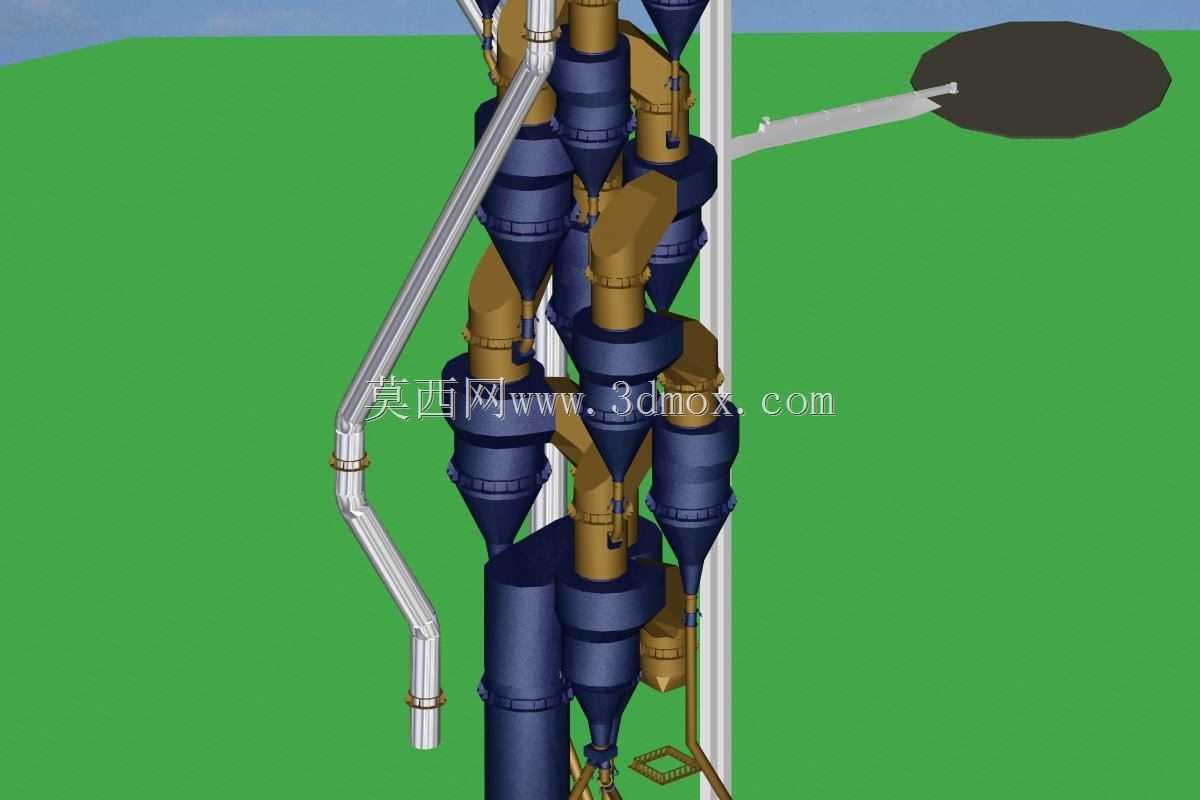

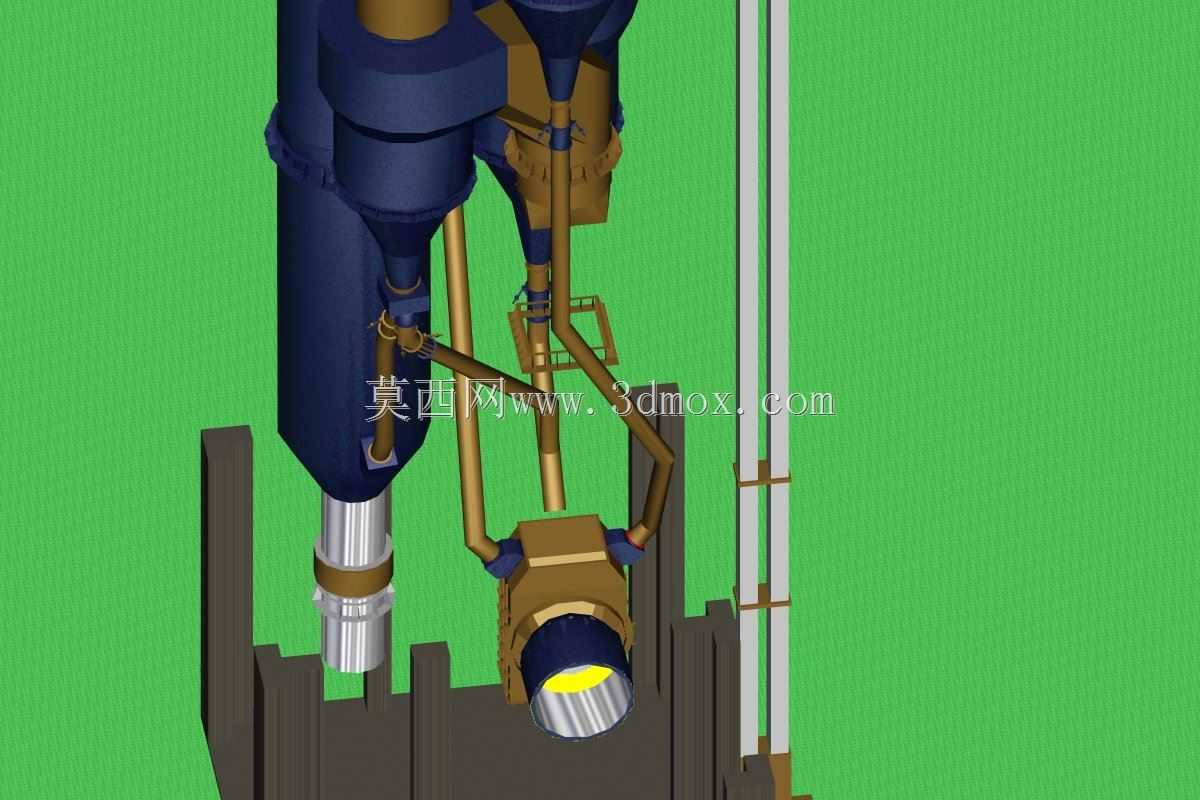

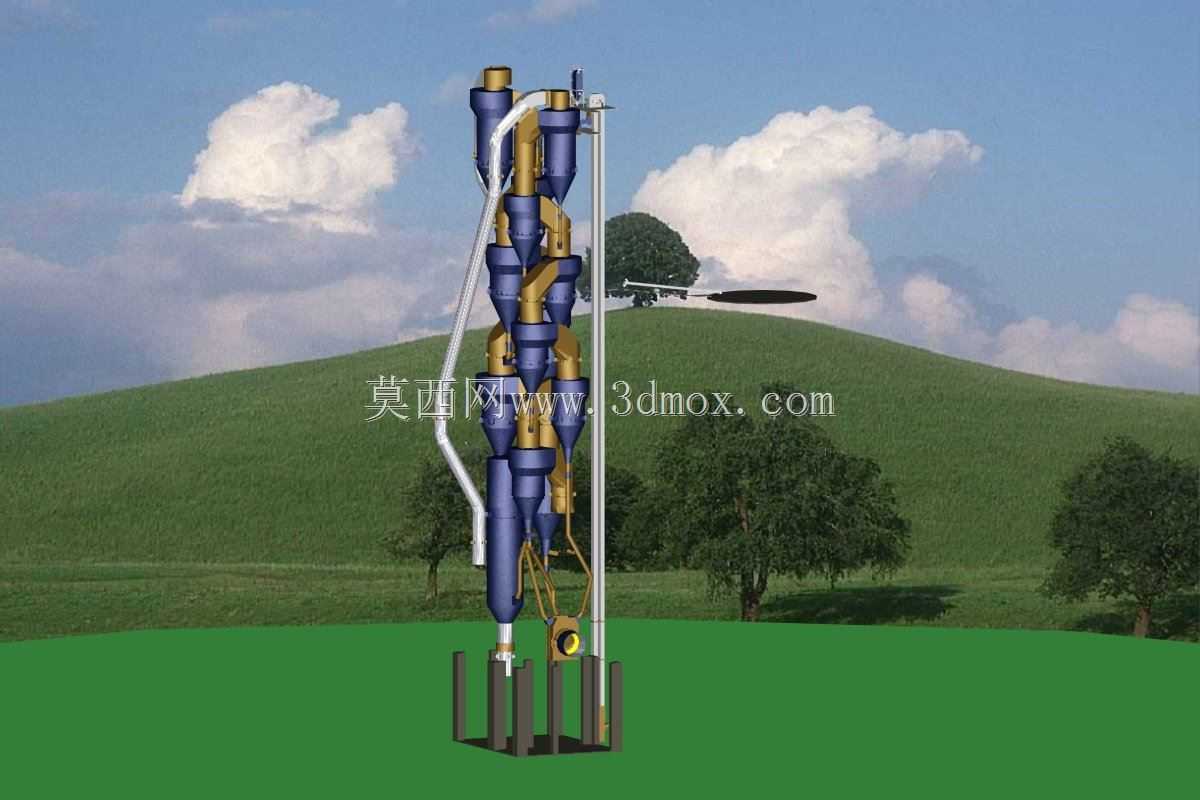

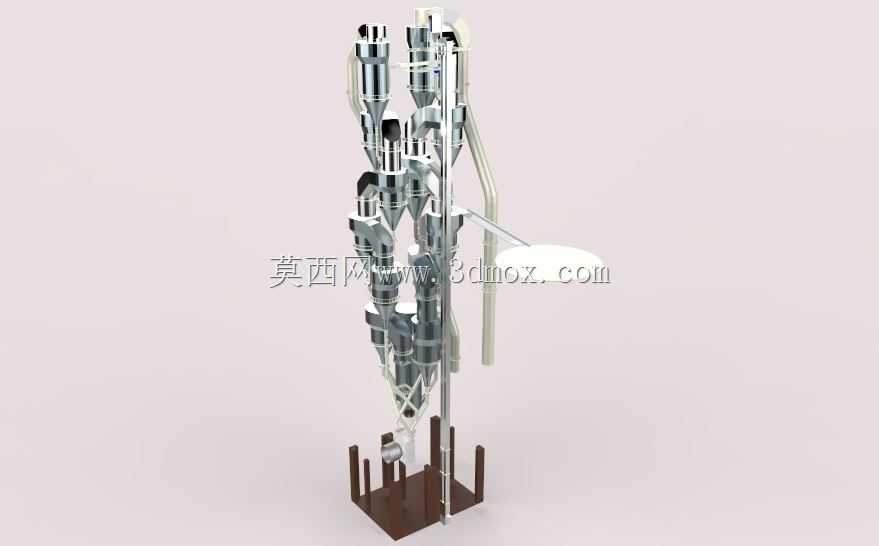

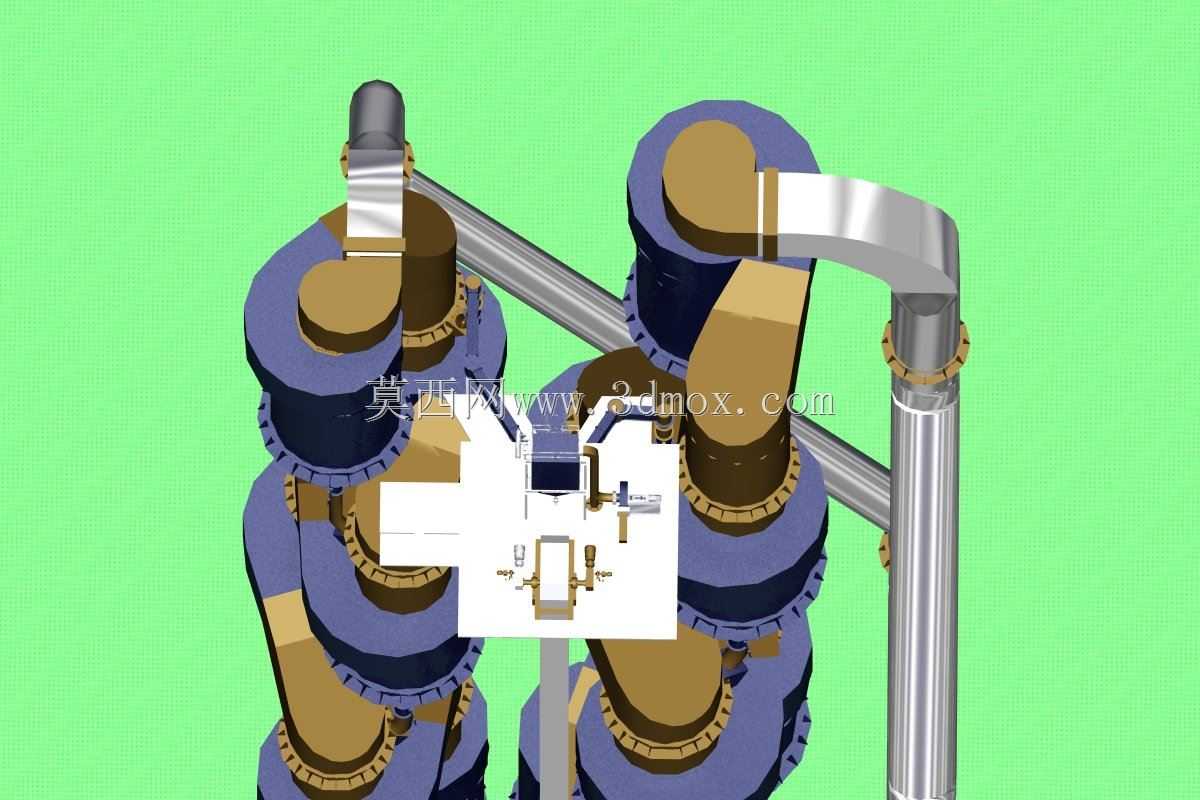

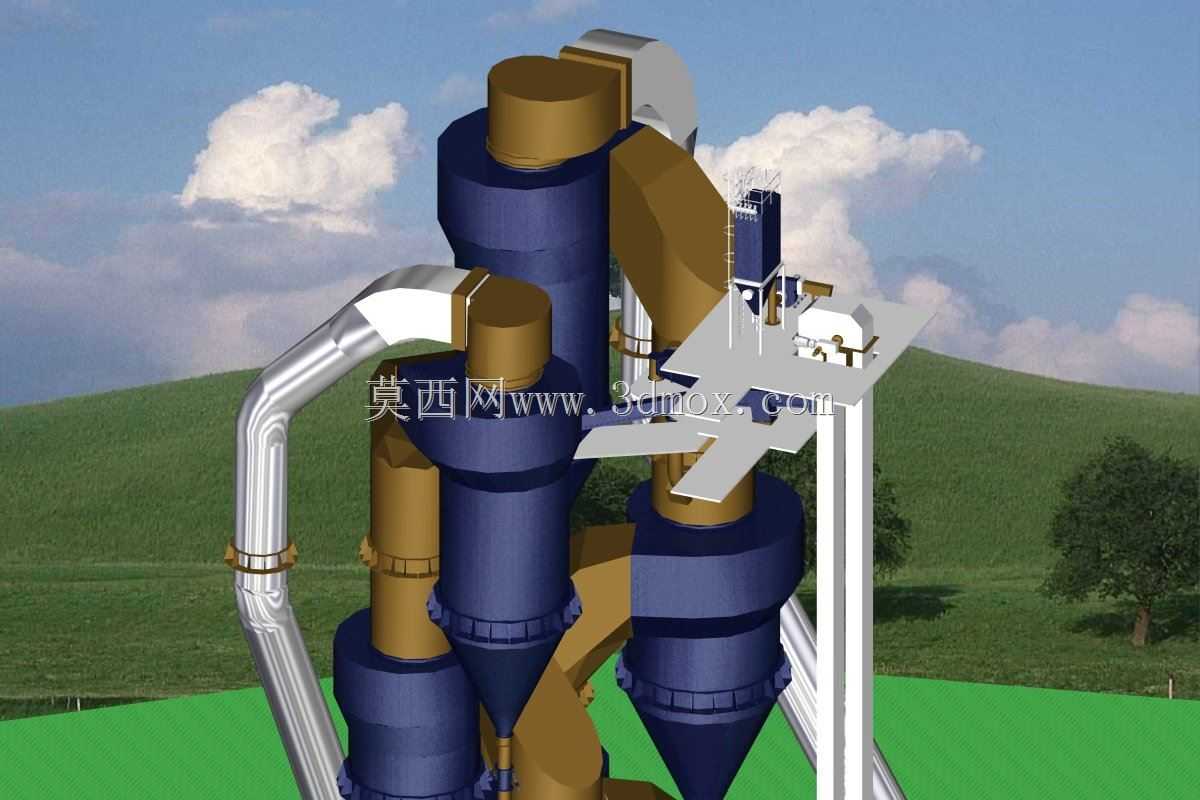

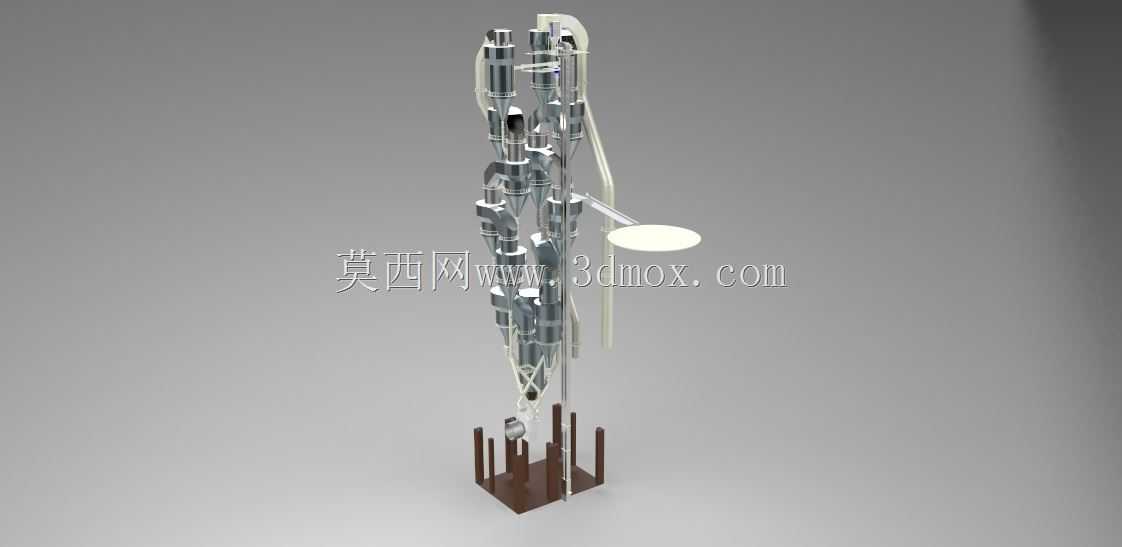

水泥生产线回转窑进料旋风预热装置

该设备主要应用于新型干法水泥熟料生产线的窑尾工段，是衔接生料进料系统与回转窑煅烧环节的核心热工装备，也可适配氧化铝焙烧、活性石灰煅烧等同类回转窑生产场景，承担生料预热与部分碳酸盐预分解的核心功能，能够充分利用回转窑尾排出的高温烟气余热，将进入窑内的生料提前加热至接近分解温度，大幅降低回转窑内的煅烧热耗，提升整条生产线的热交换效率与熟料产出效率。整套装置采用多级旋风筒串联的立式布局，各级旋风筒按照高低错落的方式沿钢结构框架排布，不同层级的旋风筒承担不同的气固分离与热交换职能，高温烟气从最下一级旋风筒进入，沿风管逐级向上流动，生料则从最上级筒的进料口喂入，在各级风管内被高速气流分散、裹挟，与高温烟气进行充分的逆流热交换，每经过一级旋风筒就完成一次气固分离，分离后的生料落入下一级换热单元继续升温，最终经过多级预热的生料从最下级旋风筒的卸料口送入回转窑内完成最终煅烧。设计过程中针对不同层级旋风筒的功能差异做了参数匹配，分解炉区域配套的各级柱管直径按照换热梯度做了差异化配置，从上级到下级的筒径依次适配不同的烟气流量与物料浓度，避免出现局部风速过高导致物料带出、或是风速过低造成物料沉积堵料的问题；各级旋风筒的进风口采用蜗壳式切向设计，能够引导气流在筒内形成稳定的旋流场，在保证气固分离效率的同时降低系统阻力，减少后续排风设备的运行功耗。风管的转弯位置全部采用大曲率半径的圆滑过渡设计，减少气流转向过程中的局部阻力损失，同时避免高浓度生料在转弯处对管壁的冲刷磨损，关键易磨损位置预留了耐磨衬板的安装空间，方便后期运维更换。整套装置的安装边界充分考虑了现有水泥生产线的窑尾塔架布局，整体立式排布的结构能够最大化利用竖向空间，减少厂区的横向占地，设备最下方的卸料口位置与回转窑的尾端进料罩精准对接，侧面预留的循环空气风道接口、仪表安装位、闸阀安装位置都与现有生产线的配套接口尺寸匹配，不需要对原有厂区管线做大规模改造即可完成对接安装，进料端配套的喂料结构能够保证生料均匀稳定地喂入最上级换热单元，避免出现喂料量波动导致的系统热工制度紊乱，整套结构的受力全部依托周边的钢结构框架传递，各级旋风筒的支腿位置都做了载荷校核，能够承受设备满料运行时的总重量与热态膨胀产生的附加应力，保证长期高温运行下的结构稳定性。
