工业级管壳式换热设备结构展示

管壳式换热器是当前工业领域应用覆盖范围最广的间壁式换热设备，在石油炼化、化工合成、电力热电、集中供暖、食品加工、制药提纯等多个场景中承担不同介质之间的热量传递任务，既可以完成工艺介质的升温、降温、冷凝、蒸发等核心工艺要求，也可用于余热回收、废热利用等节能场景，是流程工业中保障生产稳定、提升能源利用率的核心通用设备。

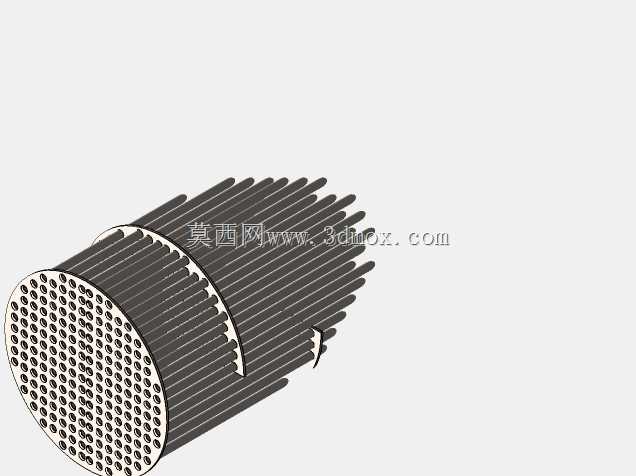

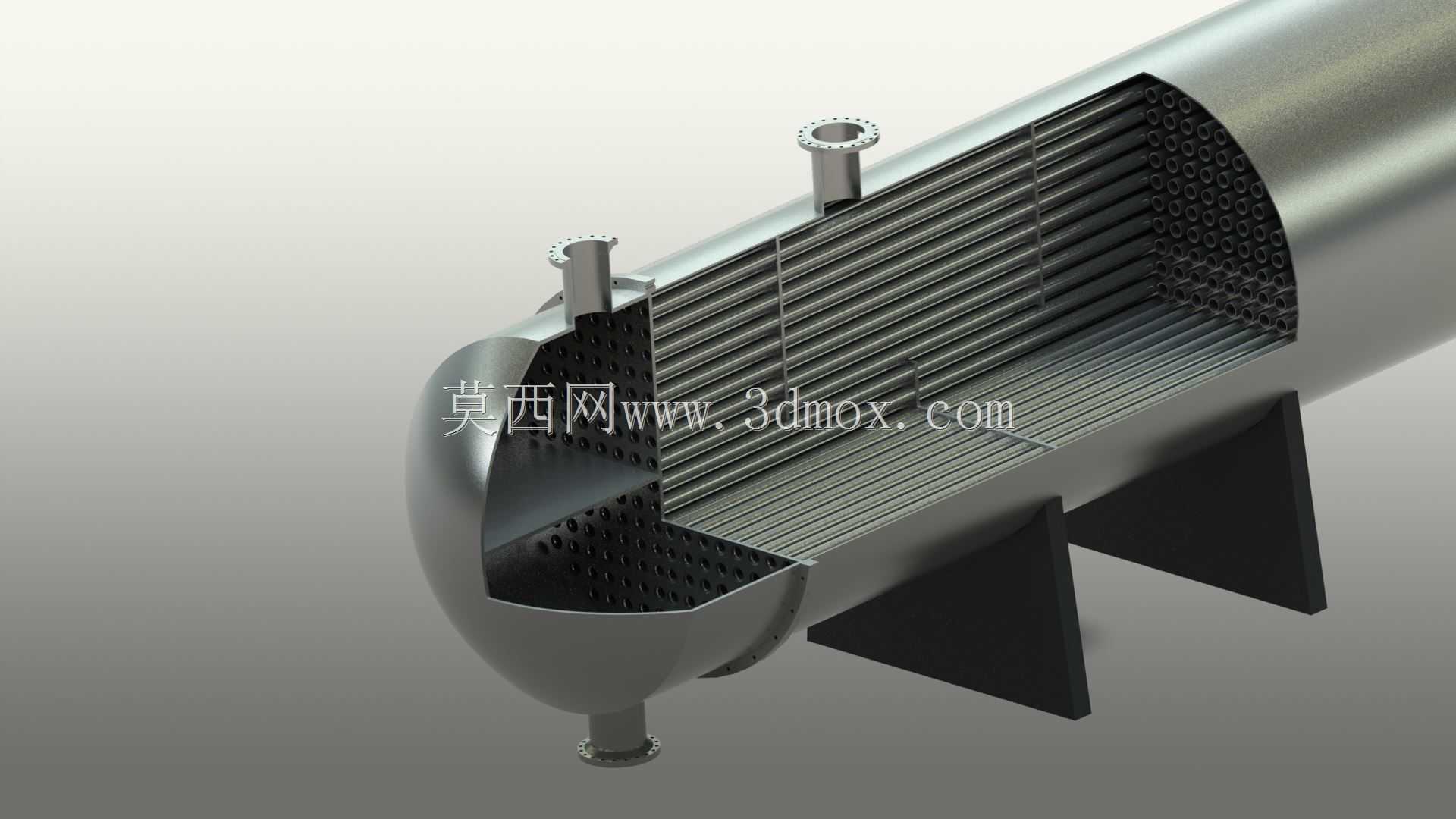

该设备采用经典的管壳式结构设计，外部为圆柱形承压壳体，内部排布密集的换热管束，两端设置管板完成管束与壳体的密封分隔，壳程与管程分别流通两种不同温度的介质，通过换热管壁面完成热量的传导交换。设备顶部与底部设置多组工艺接管，分别对应管程、壳程的介质进出口，可根据实际工况需求匹配逆流、顺流等不同的流动形式，兼顾换热效率与压降控制的平衡。底部设置的鞍式支座完全符合压力容器安装规范，可直接将设备固定在混凝土基础或钢制支架上，支座间距经过受力校核，可满水状态下的承重需求，同时预留了热膨胀位移的补偿余量，避免设备运行过程中因热胀冷缩产生结构应力损坏。

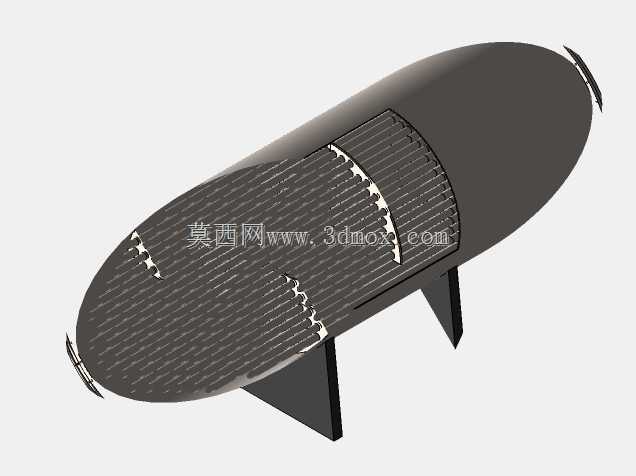

设计过程中优先考虑了设备的承压能力与检修便利性，壳体与管板的连接结构经过密封优化，可适配不同压力等级的工况需求，管束的排布经过流场仿真优化，既保证了足够的换热面积，也避免了壳程介质流动死区的出现，折流板的间距设置经过反复校核，在引导壳程介质横向冲刷管束提升换热效率的同时，也对管束形成有效支撑，避免长周期运行中管束出现振动磨损。设备的整体外形为卧式圆柱结构，安装边界清晰，接管位置均预留了足够的管道连接操作空间，可直接对接工业现场的工艺管线，无需额外进行结构改造。
