刀具钝化加工用手动锁紧夹持夹具

这款手动锁紧夹持夹具主要应用于金属切削刀具刃口钝化处理的加工场景，在刀具刃磨后的钝化工序中承担工件定位与紧固的核心作用，能够适配小型立铣刀、钻头、铰刀等多种回转类切削刀具的装夹需求，可在钝化作业过程中牢牢固定刀具位置，避免刀具受磨料冲刷、刷轮接触作用力出现位移偏斜，保障刃口钝化量均匀一致，提升刀具钝化后的刃口质量与使用寿命。

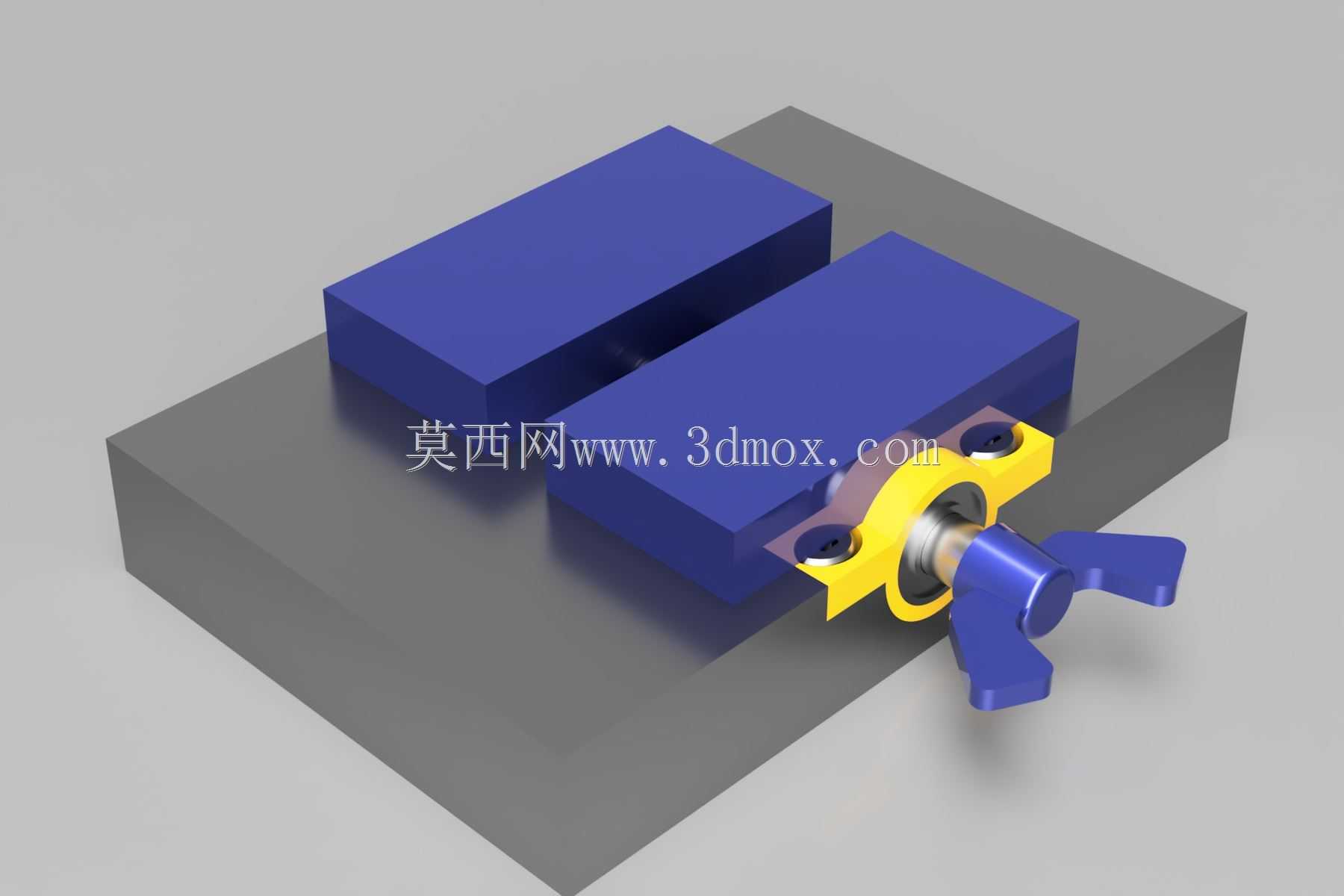

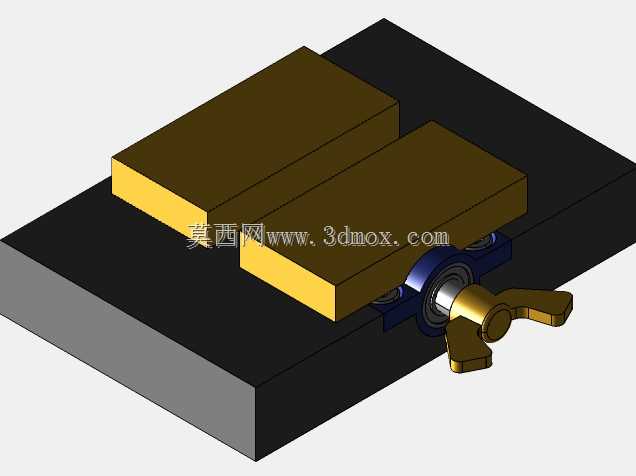

夹具整体采用类虎钳的平行夹紧结构设计，主体基座为平整矩形钢制底座，可直接通过螺栓固定在钝化设备的工作台面上，安装边界规整，不需要额外定制转接板即可适配多数常规钝化设备的工作台T型槽间距，底座上设置两组平行排布的夹紧块，夹紧块接触面做了防滑压纹处理，能够增大与被夹刀具柄部的接触摩擦力，避免装夹打滑。锁紧操作端采用蝶形手柄设计，操作人员无需借助额外扳手类工具，直接手动旋转手柄即可驱动夹紧块完成开合动作，单步操作即可完成工件的装夹与拆卸，能够大幅缩短单支刀具的装夹辅助时间，适配小批量多规格刀具的钝化加工节奏。

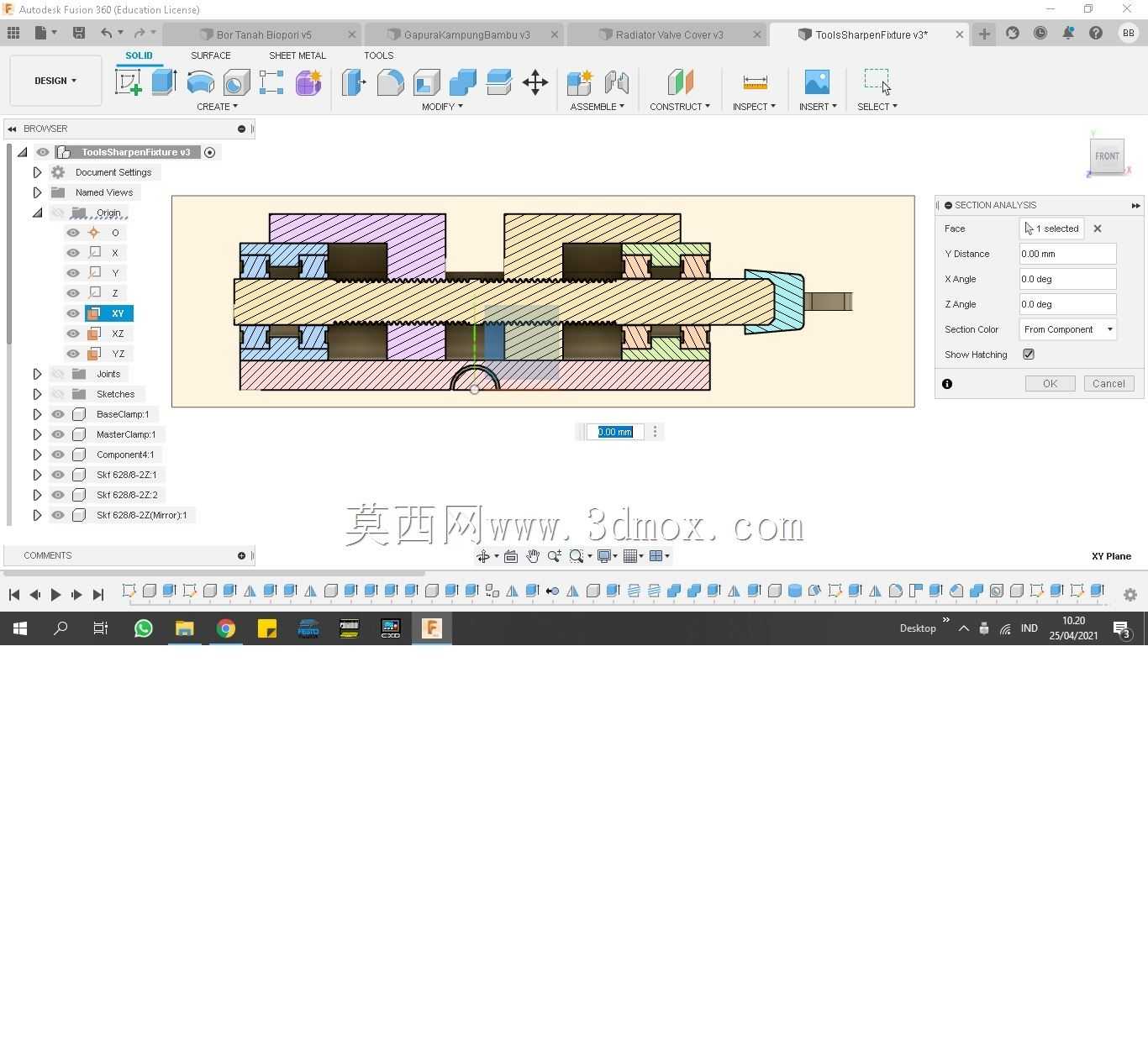

设计过程中重点考量了装夹的同轴度与锁紧可靠性，夹紧块的滑动导轨与基座做了一体化加工处理，滑动间隙控制在0.02mm以内，保障夹紧过程中两块夹紧块始终保持平行对中，避免装夹后刀具出现倾斜，导致钝化时刃口周向钝化量不均。蝶形手柄与夹紧螺杆之间设置了推力轴承，能够降低锁紧时的转动阻力，操作人员仅需施加较小的手动力即可输出足够的夹紧力，既可以保证加工过程中工件不松动，也能避免夹紧力过大压伤刀具柄部表面。夹具整体结构紧凑，外露部件均做了圆角钝化处理，没有尖锐凸起，能够避免操作人员上下料时被划伤，适配生产车间的安全操作要求。在实际使用场景中，该夹具除了应用于刀具钝化工序，也可临时用于小型轴类零件的打磨、去毛刺等工序的工件装夹，具备一定的通用装夹能力，夹紧块可根据被夹工件的外形更换对应仿形压块，进一步拓展装夹适配范围。
