链式输送线构件成型冲压工装结构

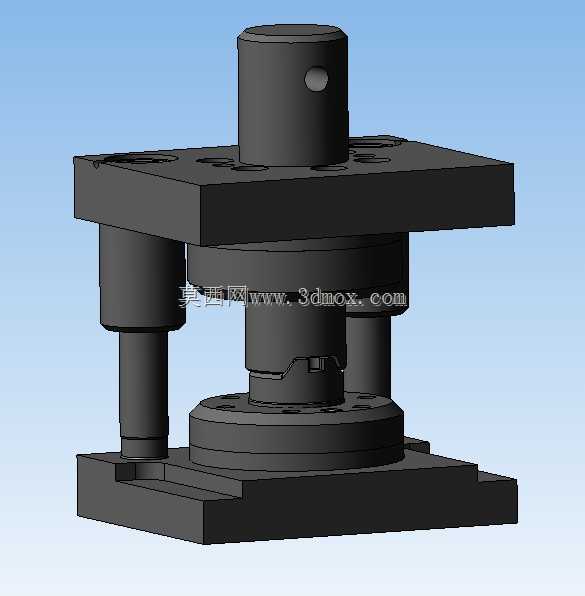

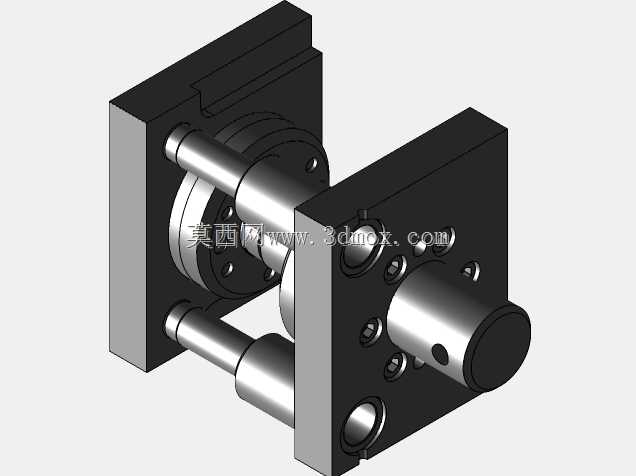

该成型冲压工装主要应用于链式输送设备的配套构件加工场景，在散料输送、流水线装配、物流分拣等涉及链式输送的生产环节中，输送链的配套成型构件是保障链节啮合精度、承载稳定性的核心零件，这类零件多采用薄钢板冲压成型，对成型尺寸的一致性、折弯角度的精度、成型面的平面度都有较高要求，该工装正是为完成这类构件的冲压成型工序专门设计。从实际用途来看，这套工装安装在常规开式压力机的工作台面即可使用，能够一次性完成对应输送构件的折弯、压型、校形工序，替代了以往多工序分步冲压的加工模式，有效减少了工件多次装夹带来的定位误差，大幅提升了链式输送线配件的加工效率与成品合格率。在功能特性上，该工装采用导柱导套配合的模架结构，上下模合模时的导向精度可达0.02mm，能够有效避免合模错位导致的工件报废；成型凹模采用镶块式设计，当局部成型面出现磨损时，仅需更换对应镶块即可快速恢复工装精度，无需整体更换模体，大幅降低了工装的后期维护成本；压料板采用弹性卸料结构，合模时能够提前压紧板材毛坯，避免冲压过程中板材出现窜动、起皱问题，开模时又能顺利将成型工件从凸模上脱出，无需人工辅助取件，适配连续冲压的生产节拍。在设计思路上，工程师首先结合链式输送构件的实际受力特点，对成型过程中的材料流动规律做了充分模拟，针对构件上的折弯圆角、加强压痕位置做了专门的圆角过渡处理，避免冲压过程中出现应力集中导致的板材开裂；同时充分考虑了操作人员的上下料操作空间，在工装前后侧预留了足够的毛坯放置位与成品取件空间，操作时无需将手伸入模腔深处，符合冲压作业的安全规范。在外形尺寸与安装边界上，这套工装的闭合高度适配市面多数公称压力63吨及以上的开式可倾压力机，模座的安装槽尺寸与压力机工作台的T型槽规格完全匹配，安装时仅需通过压板紧固即可完成固定，无需对压力机做额外改造；工装的整体长宽尺寸控制在工作台面的有效承载范围内，合模行程与压力机的滑块行程完全适配，不会出现行程不足导致的成型不到位问题，同时成型后的工件脱模高度足够，能够顺畅滑落至下方的成品收集槽中，适配自动化连线生产的布局要求。
