屋脊板材辊压成型配套工装构件

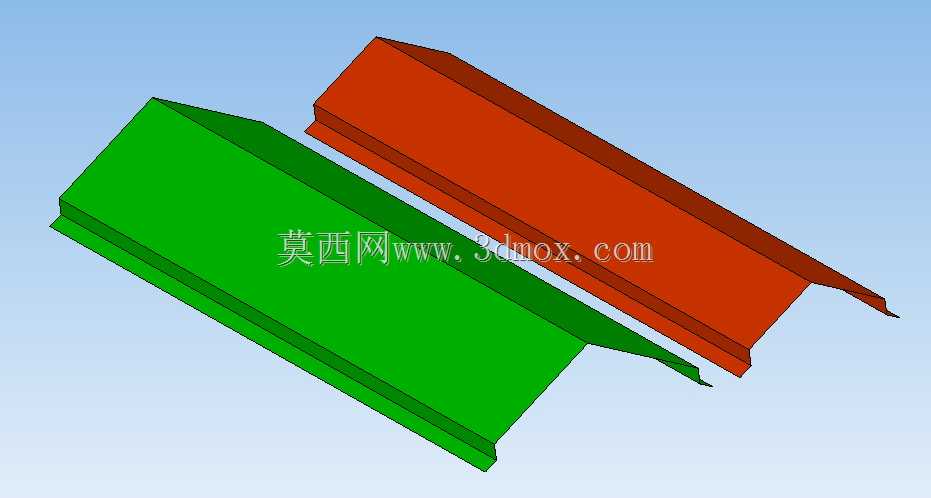

该构件属于彩钢瓦冷弯辊压生产线的配套成型工装，主要应用于钢结构建筑围护系统的屋脊板材加工场景，在工业厂房、仓储库房、大型商超等钢结构建筑的屋面施工环节，屋脊部位的密封防水是屋面系统的核心质控点，传统手工弯折的屋脊板存在角度偏差大、搭接缝隙不均、防水密封胶填充量难控制的问题，该工装正是为解决这类现场加工痛点设计，可直接集成在现有彩钢压瓦机的出料末端，对连续输出的彩钢板材进行在线弯折成型，一次性完成屋脊板的双侧折边与角度定型，无需后续二次人工修整。从功能特性来看，该工装采用分体式对称结构设计，两个成型工作面分别对应屋脊板的两个弯折翼面，工作面的弧度与折角完全匹配常规彩钢屋脊板的标准搭接角度，可适配0.3mm到0.8mm厚度的彩涂钢板、镀锌钢板的辊压弯折需求，成型后的板材折边直线度误差可控制在每米0.5mm以内，折角角度偏差不超过1度，能保证屋脊板安装时与屋面主瓦的搭接面完全贴合，有效减少雨水渗漏的风险。设计思路上，该工装充分考虑了现有压瓦设备的兼容性，整体采用模块化安装结构，无需对原有压瓦机的辊道进行大规模改造，仅需通过螺栓连接即可固定在出料机架上，工作面采用耐磨冷作模具钢材质，表面做硬化处理，长期与板材摩擦也不会出现明显的磨损凹陷，可保证长时间批量生产的成型精度稳定性。外形尺寸方面，该工装的整体长度适配常规1米型压瓦机的出料宽度，安装时仅需占用设备末端300mm的轴向空间，不会额外增加生产线的整体占地长度，工作面的高度可通过底部的调节螺栓进行微调，能够适配不同厚度板材的进料高度差，安装边界预留了足够的螺栓调节余量，可兼容市面上多数主流型号的彩钢压瓦设备，无需定制额外的连接转接件，降低了生产线升级改造成本。在实际生产使用中，该工装可将屋脊板的加工效率提升三倍以上，同时大幅降低人工弯折的劳动强度，成型后的板材一致性好，现场安装时无需再进行二次裁切修边，可直接与屋面主瓦进行搭接固定，有效缩短屋面施工的整体周期。
