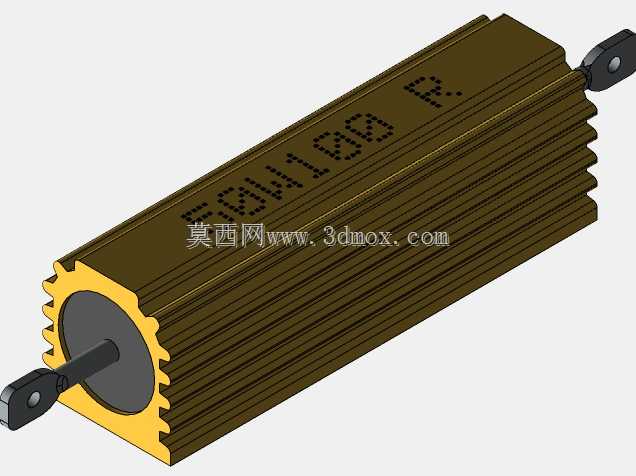

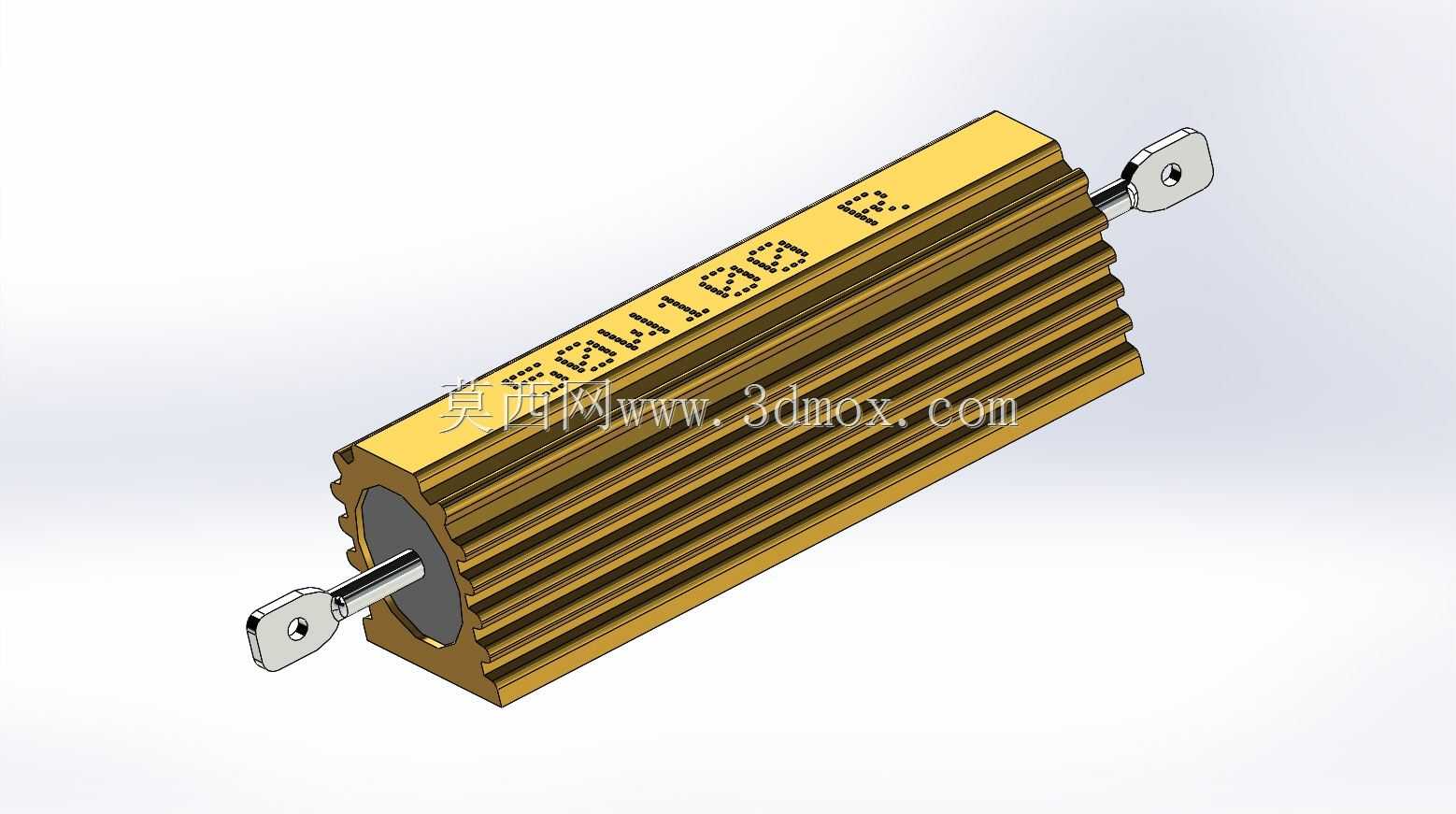

50W功率铝壳线绕电阻器三维结构

这款50W功率等级的铝壳线绕电阻，是工业电气回路中应用极为广泛的被动限流元件，常见于变频器制动回路、伺服驱动泄放回路、大功率电源负载、工业设备老化测试负载、充电桩功率补偿单元等场景，能够在电路中承担限流、分压、浪涌吸收、制动能量泄放的核心作用，避免回路中过流、过压冲击对核心电控元件造成不可逆损伤。产品整体采用带轴向安装引脚的长条形铝壳结构，外壳设计有多道平行的纵向散热鳍片，相比光滑外壳能够大幅提升与空气的接触面积，在自然风冷条件下即可快速将电阻工作产生的热量传导散发，保障长时间满功率工作时的温度处于安全区间，避免电阻丝过热老化导致阻值漂移甚至烧毁。两端的金属安装引脚采用扁平带孔的接线结构，既可以通过螺丝压接实现大电流下的可靠接线，也能适配支架安装的固定需求，引脚与铝壳之间采用耐高温绝缘封装材料填充，既实现电阻芯与外壳的电气绝缘，也能起到固定内部绕线电阻芯、缓冲震动冲击的作用，适配工业场景下常见的震动工况。设计过程中首先围绕50W额定功率的散热需求核算外壳散热面积，确定铝壳的外径与长度边界，保证在额定环境温度下工作时外壳温升不超过安全阈值；其次优化内部电阻丝的绕制排布，保证阻值精度的同时降低寄生电感，适配高频脉冲回路的使用需求；再对两端绝缘封装结构做同轴度校准，保证两侧安装引脚的同轴度偏差控制在极小范围内，避免安装时出现应力集中导致引脚断裂。外形尺寸上整体为长圆柱类结构，轴向总长度适配常见的电阻安装支架间距，径向最大尺寸不超过同功率等级电阻的常规安装空间，安装时既可以通过两端引脚直接锁付在接线端子上，也可以搭配配套的金属安装卡箍将铝壳本体固定在设备安装板上，进一步提升抗震性能，安装边界预留足够的电气安全间隙，避免与周边其他元件出现放电风险。外壳表面清晰标注额定功率与阻值参数，方便现场安装调试时快速识别参数，避免错装导致的回路故障。
