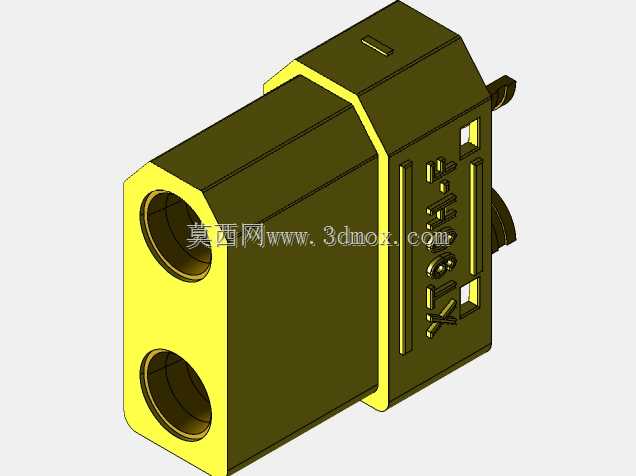

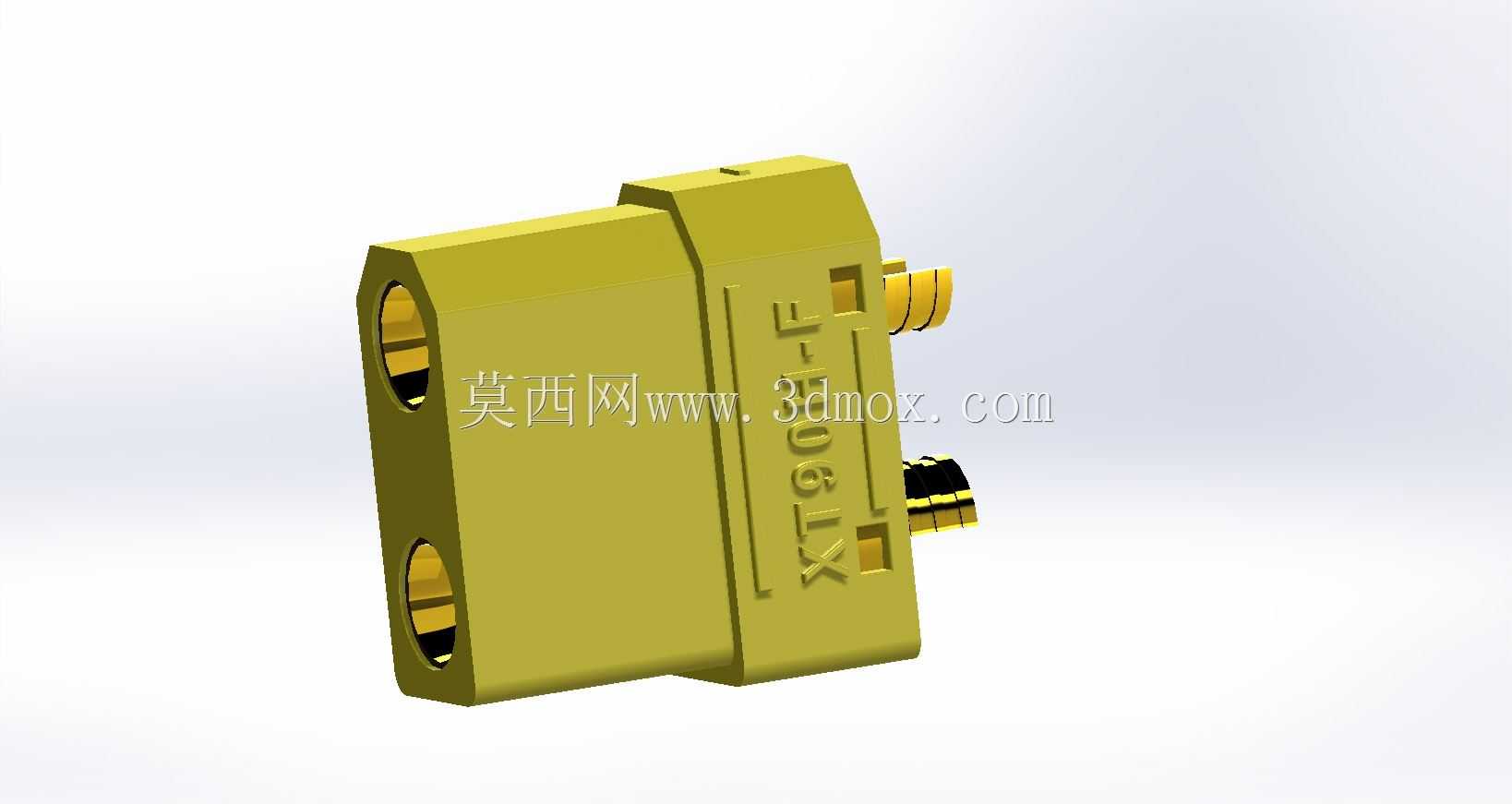

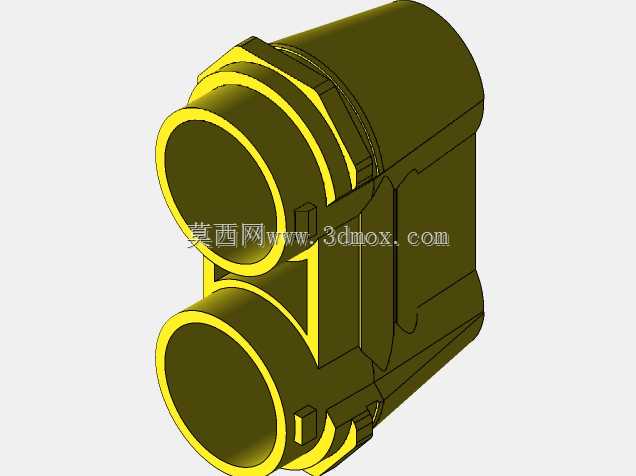

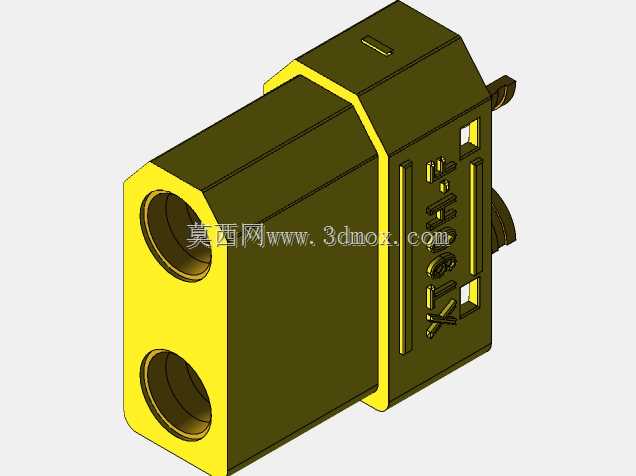

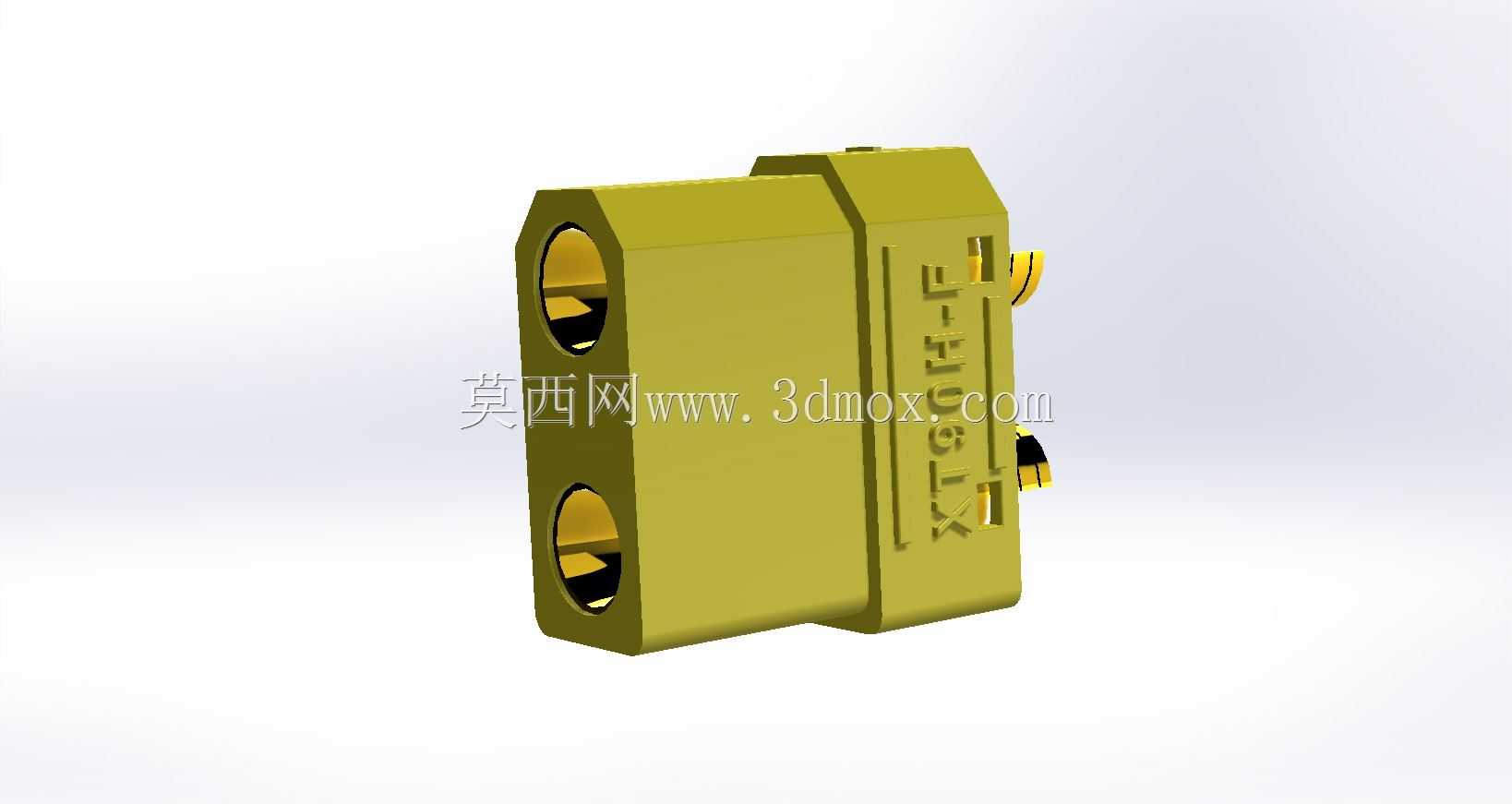

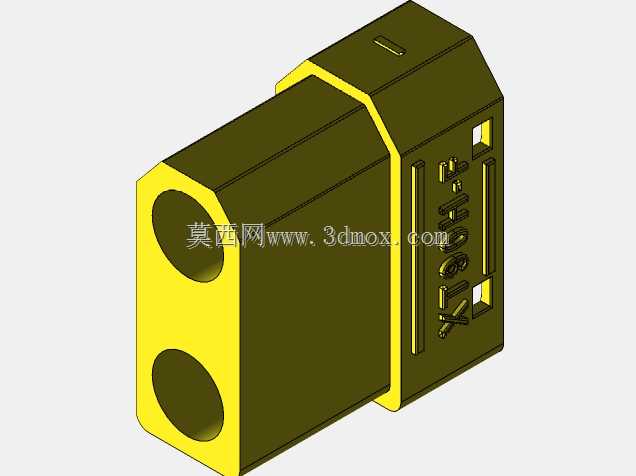

XT90H-F型90A大电流接插件结构设计

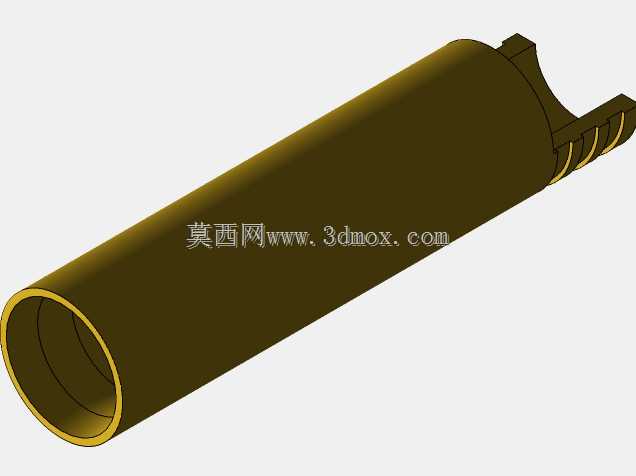

这款XT90H-F型接插件是面向高功率电能传输场景设计的快插式连接部件，核心应用覆盖大载重航模动力系统、高倍率锂电池组串并联、电动特种车辆动力回路、工业便携储能设备输出端、大功率直流电源测试治具等需要稳定承载90A持续电流的连接场景，能够在频繁插拔、存在一定振动的使用环境下保持可靠的电气连通，避免传统小电流接插件在高负载下出现的温升过高、接触松脱、熔蚀打火等问题。从功能特性来看，该接插件采用防呆式结构设计，公母端对接时仅能以唯一方向插入，从根源上避免正负极反接带来的电路烧毁风险；接触端采用高弹性导电基材搭配镀金接触层，既能够保证足够的接触正压力降低接触电阻，减少大电流通过时的焦耳热累积，也能抵御长期使用中的氧化腐蚀，延长插拔使用寿命；外壳采用高强度耐温绝缘工程材质，具备优异的抗冲击、耐弯折、阻燃绝缘性能，即使在接插件通过额定电流出现适度温升的情况下，外壳也不会出现软化变形、绝缘性能下降的问题，同时能够隔绝外部金属异物触碰带电部位带来的短路隐患。在设计思路上，这款接插件优先平衡了大电流承载能力与操作便捷性的需求：一方面通过优化插合面的接触面积，让电流能够均匀通过接触界面，避免局部电流密度过高导致的局部过热；另一方面在插拔手感上做了阻尼优化，插入时顺滑无卡滞，插合到位后有清晰的段落反馈，同时保持足够的保持力，在设备移动、振动过程中不会出现意外松脱断电的情况；外壳表面的防滑纹理设计，也让使用者在戴手套操作或者手部有汗渍的情况下，能够稳定施力完成插拔动作。从外形尺寸与安装边界来看，该接插件采用紧凑型卧式布局，整体轮廓方正规整，没有突出的易磕碰结构，在设备内部布线时能够紧贴安装面布置，减少对内部空间的占用；插合端的接口深度经过精准设计，既保证公母插针完全插入后有足够的接触长度，也避免插合过深导致的外壳挤压变形；尾部的接线端预留了足够的焊线空间，能够适配大平方规格的耐高温硅胶线，焊接操作时不会出现线芯与外壳干涉的问题，接插件两侧的平面结构也支持通过扎带、固定卡扣等方式进行位置固定，适配不同设备内部的安装固定需求，不会因为接插件的晃动拉扯接线部位导致线芯脱落。
