工厂物料搬运三轴龙门桁架机械手

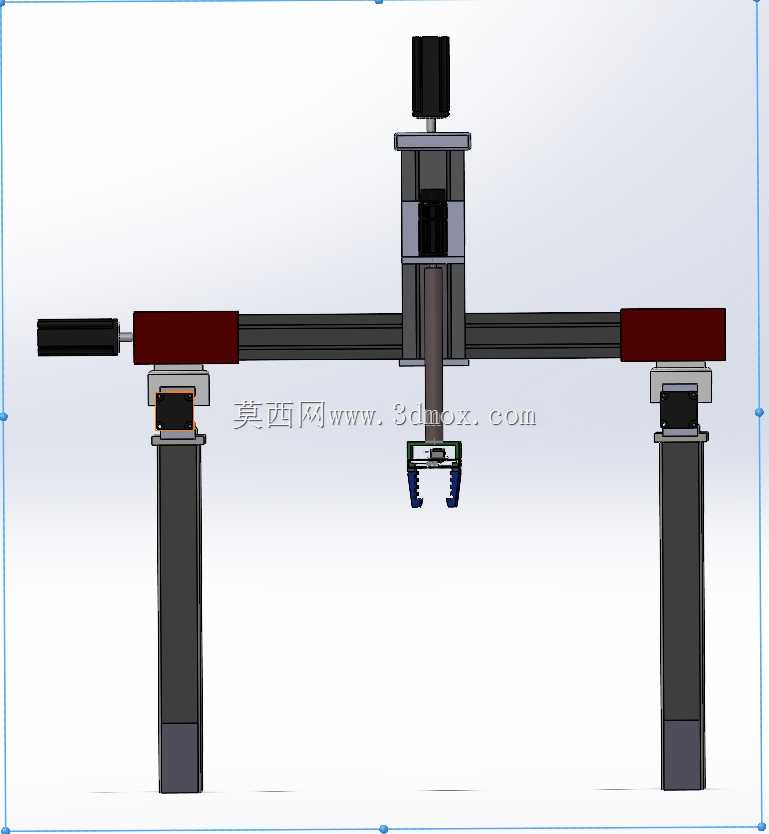

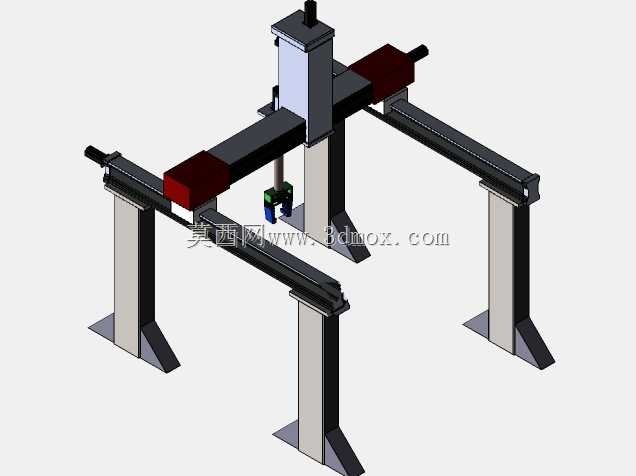

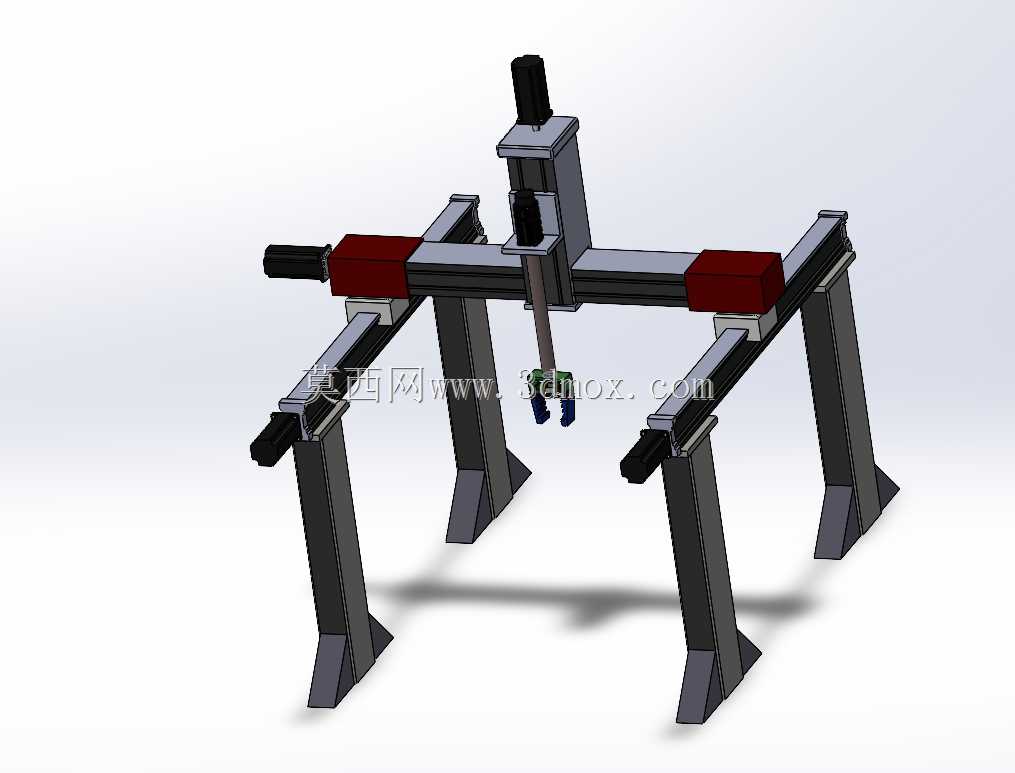

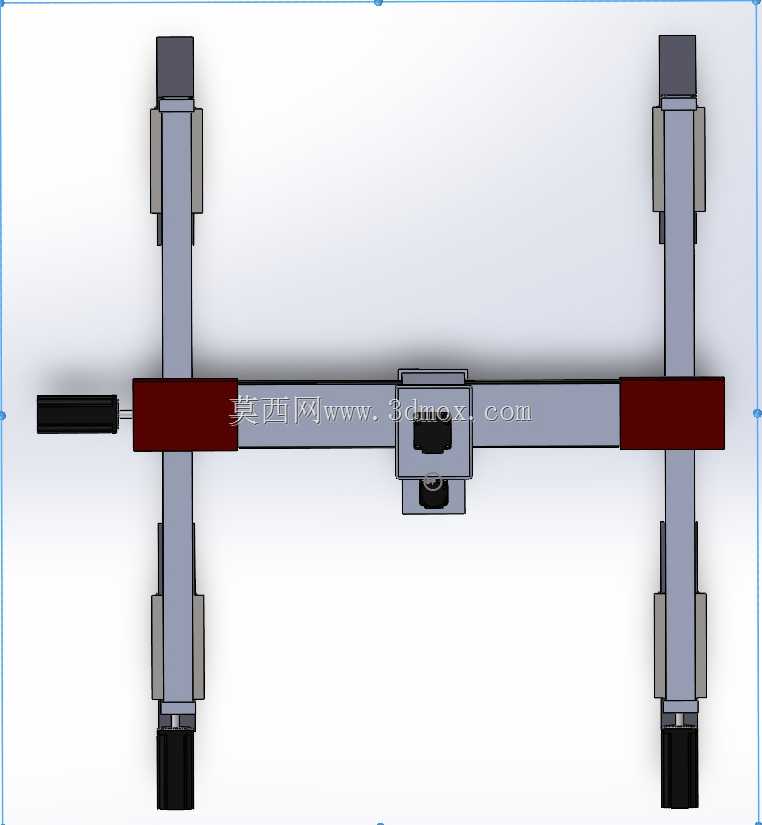

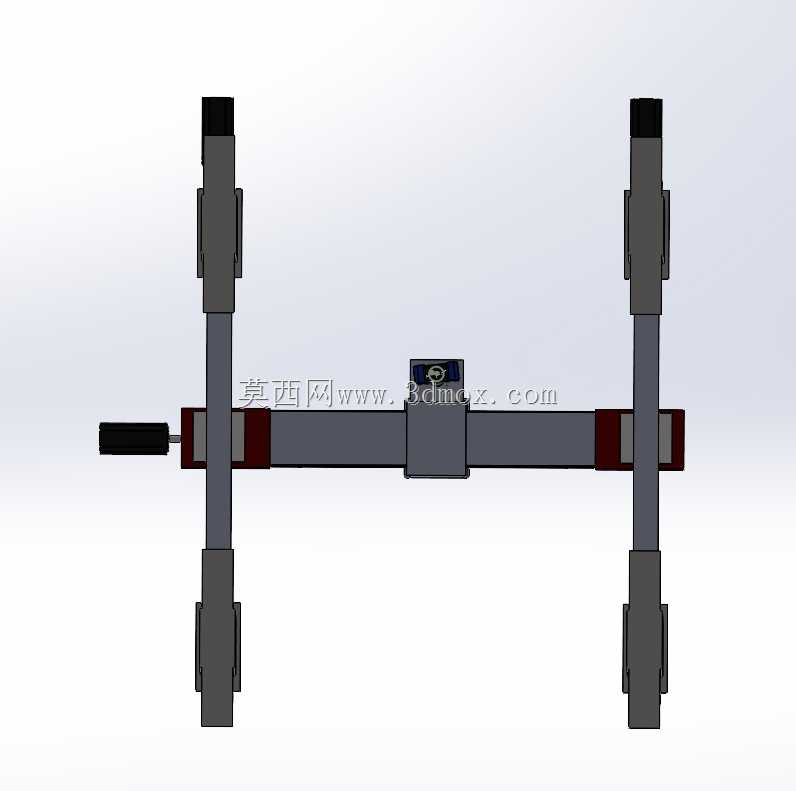

这款龙门式搬运设备主要面向工厂生产车间内的箱体类、规整工件的跨工位转运需求，可适配生产线边的物料周转、机床上下料辅助、成品码垛堆叠等常见作业场景，能够替代人工完成重复性的重物搬移动作，降低一线操作人员的劳动强度，同时规避人工搬运过程中可能出现的工件磕碰、人员砸伤等安全隐患，适配离散制造车间内多工位间的长距离物料输送需求，尤其适合布局规整、物料转运路径固定的生产单元使用。设备采用经典的龙门桁架式结构布局，以四根立式支撑柱作为整体承载基础，支撑柱底部设置带加强筋的安装法兰盘，可通过膨胀螺栓直接固定在车间硬化地面上，安装时需保证四根立柱的顶面处于同一水平基准面，避免后续横梁安装出现倾斜影响运动精度；两根平行布置的长行程X向导轨横梁架设在立柱顶端，作为设备横向移动的承载轨道，X向导轨上搭载可沿横梁长度方向滑动的横向滑座，滑座上方架设垂直于X向的Y向横梁导轨，实现纵向方向的移动行程，Y向滑座上搭载竖直布置的Z向升降滑台，滑台末端预留标准执行件安装接口，可根据实际作业需求选配气动夹爪、真空吸盘、电磁吸盘等不同的末端执行器，完成对应材质、外形工件的抓取动作。设计过程中充分考虑了各轴运动的顺畅性与负载匹配性，三个运动轴均采用滑块沿直线导轨导向的传动结构，可根据负载需求选配齿轮齿条传动或者同步带传动方案，保证每个轴向的运动都平稳无卡滞，各轴的运动行程可根据用户实际车间的工位布局、物料转运范围做灵活调整，无需改动整体支撑结构即可适配不同的作业覆盖范围；整体结构采用模块化设计思路，支撑柱、横梁、滑台等部件均可拆分运输，现场安装时通过定位销与螺栓完成拼接，降低长途运输的成本与现场安装的难度。设备的安装边界需结合实际行程确定，通常需在设备运动范围的外侧预留不小于三百毫米的安全维护空间，避免周边设备、货架干涉滑台的正常运动，同时Z轴的最低下降高度需匹配物料放置台面的高度，最高抬升高度需满足工件越过路径上障碍物的高度要求，保证转运过程中工件不会与周边设施发生碰撞；整体结构重心落在四根立柱的支撑范围内，即使在满负载运行状态下也能保持足够的结构稳定性，不会出现倾覆风险，导轨部位预留润滑脂加注通道，日常维护时可直接在滑座端部完成润滑保养，无需拆解设备结构，降低后期运维的工作量。
