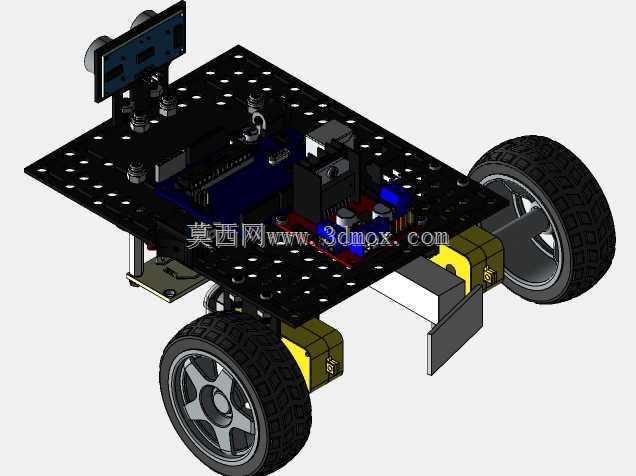

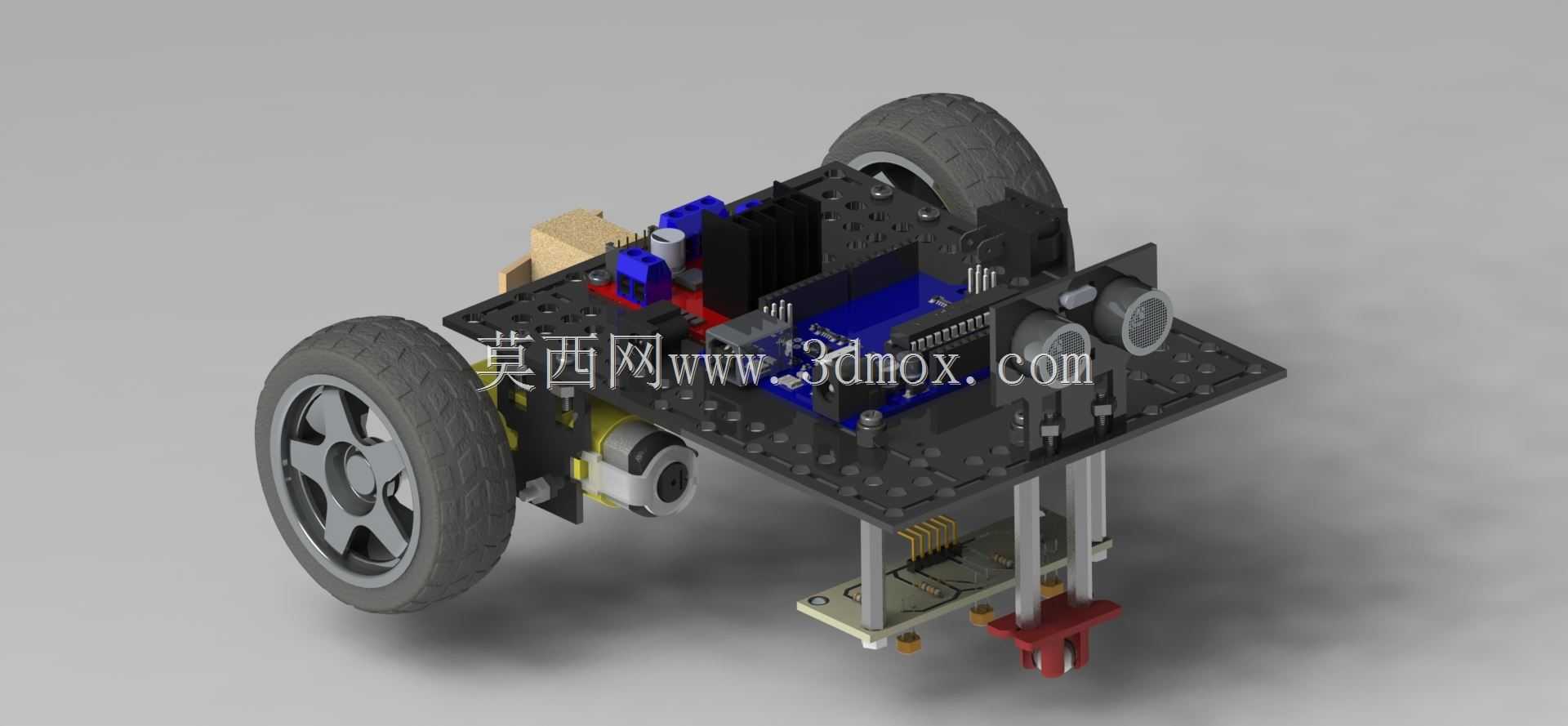

搭载LDR与超声波模块的直线跟随移动小车

该直线跟随移动装置主要面向教学实训、小型物料定点转运、实验室自动化巡检等场景设计，可在预设的直线标识路径上完成自主行进动作，无需额外铺设复杂的导航轨道，适配平整的室内硬质地面使用环境，能够在教学演示中直观展现光电传感、运动控制的基础逻辑，也可经过功能拓展后承担轻型物料的短距离直线输送任务，适配电子制造实验室、教学实训工位、小型仓储分拣线的辅助转运需求。装置采用双轮差速驱动结构，搭配前部万向支撑结构保证行进稳定性，主体承载板采用多孔位通用安装设计，可根据实际使用需求灵活加装不同功能的拓展模块，无需重新加工主体安装结构。核心功能层面，装置搭载的LDR光敏元件可识别地面铺设的直线标识带的明暗差异，通过比对两侧光敏元件的反馈信号差值调整两侧驱动轮的转速差，实现行进路径的实时纠偏，保证车体始终沿预设直线行进；搭配的超声波测距模块可实时检测行进方向的障碍物距离，当检测到前方存在阻挡物时可自动触发停障动作，避免行进过程中发生碰撞。设计过程中优先考虑结构的模块化拆装特性，驱动轮、传感模块、控制板均采用快装式固定结构，便于后期更换损坏部件或是调整传感元件的安装高度与检测角度；主体安装板的孔位间距遵循通用小型机器人安装标准，可兼容多数开源控制硬件的安装尺寸，降低二次开发的改造成本。外形尺寸方面，装置整体长宽控制在小型桌面级设备范畴，宽度适配常规15-50mm宽度的直线标识带检测需求，安装边界预留了足够的传感模块调整空间，LDR元件的安装高度可在10-30mm范围内调整，适配不同反光特性的地面标识材质，超声波模块的检测角度可沿水平方向小幅度调整，保证不同安装高度下的障碍物检测范围覆盖行进前方的有效区域；驱动轮采用橡胶防滑材质，在木质、PVC、水磨石等常见室内地面都可提供足够的抓地力，避免行进过程中出现打滑偏移，支撑轮采用低阻力万向结构，转向跟随灵活不会对差速纠偏动作造成额外阻力。整体布线全部集成在主体板层之间，无外露杂乱线缆，避免行进过程中线缆剐蹭周边物体影响运行稳定性，各模块的供电线路采用分层布线设计，减少动力线路对传感信号的干扰，保证传感检测数据的准确性。
