简易带夹爪龙门式搬运机械手结构

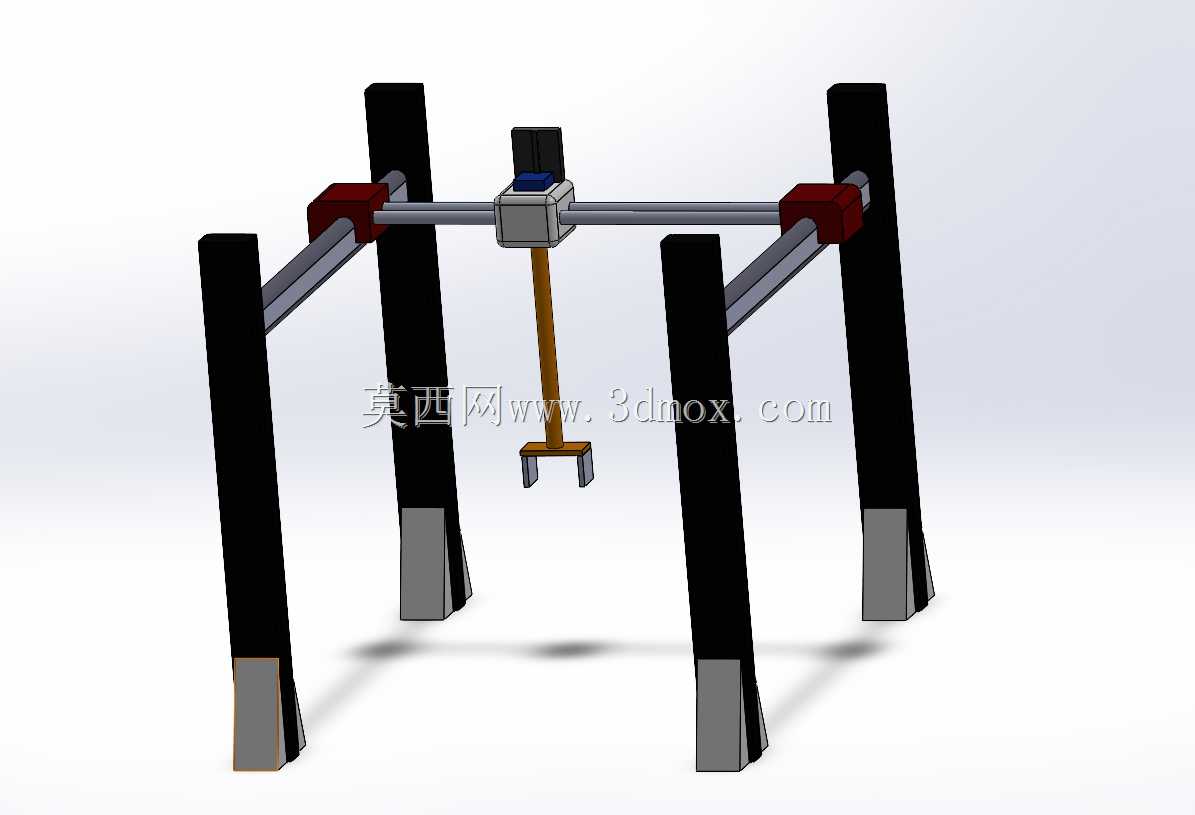

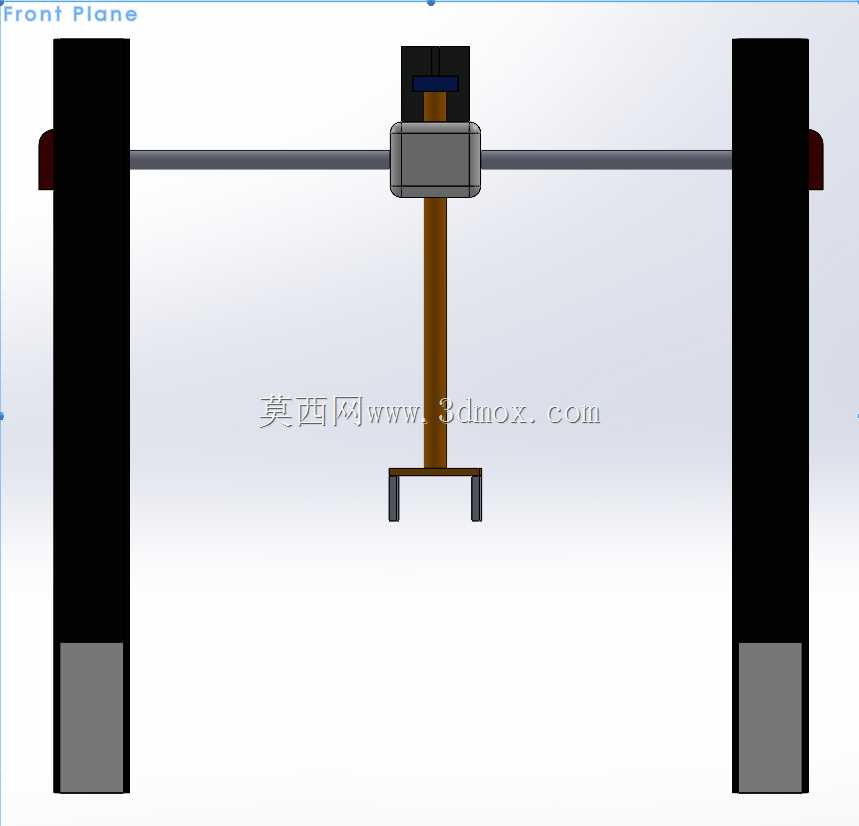

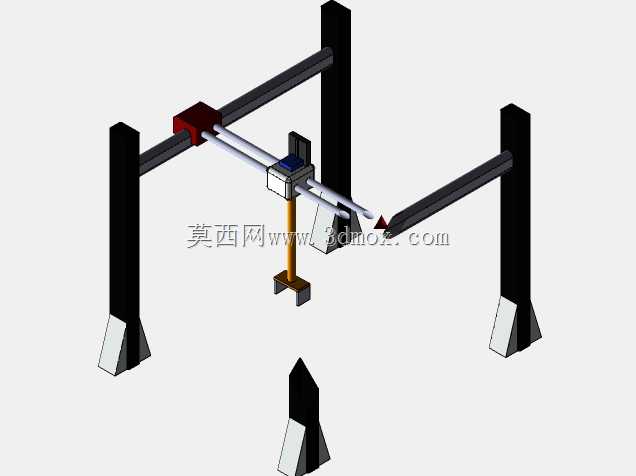

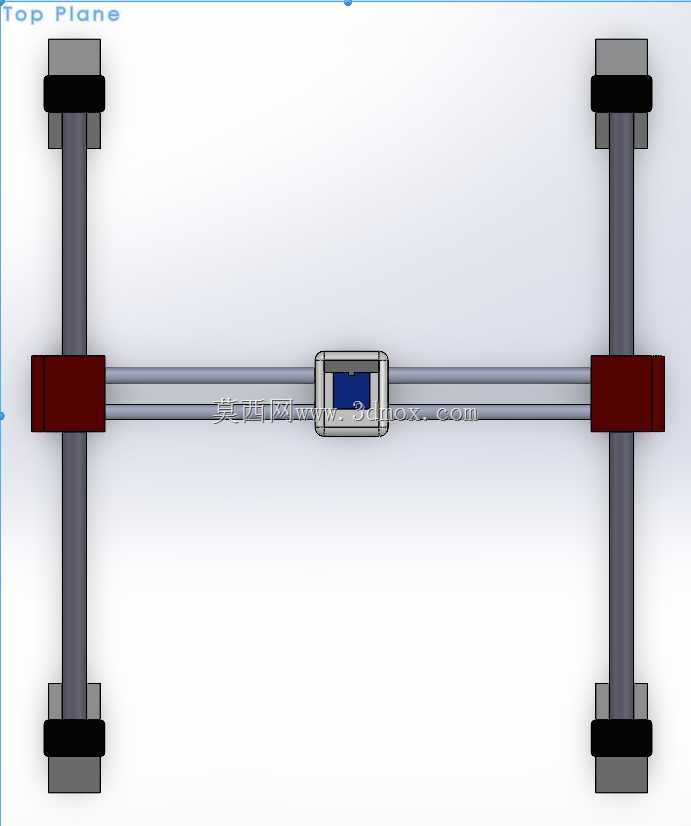

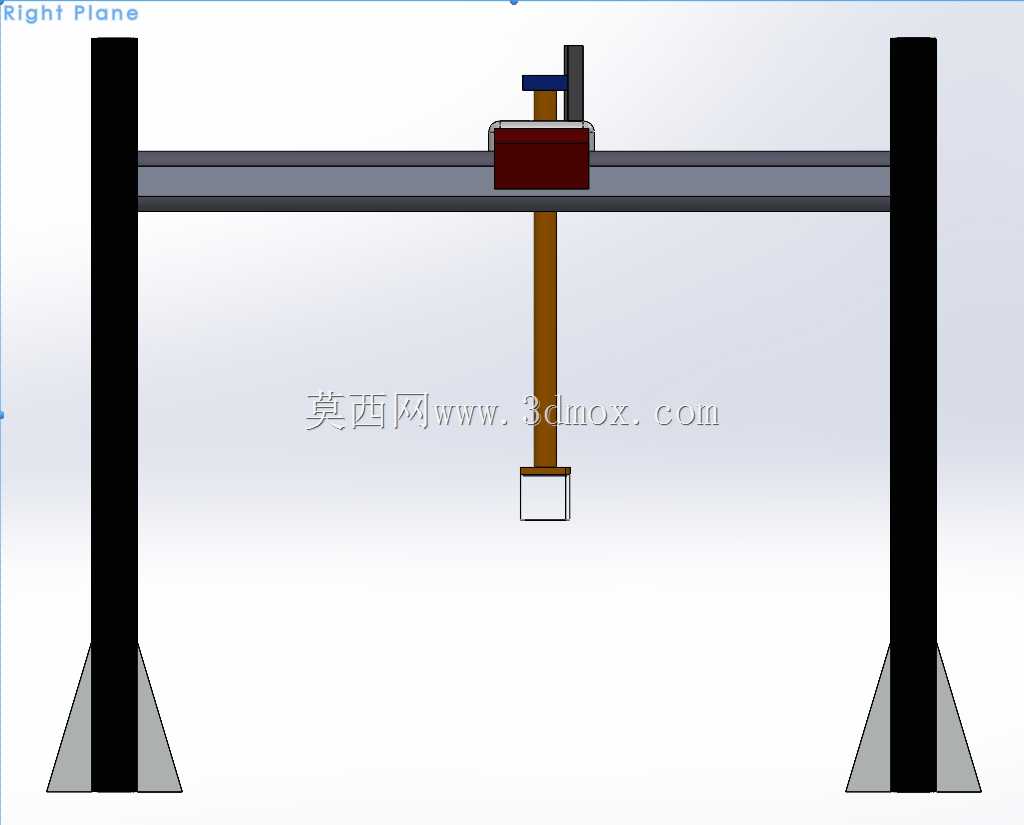

这款带夹爪的龙门式搬运设备，主要面向中小型制造工厂的车间物料转运场景设计，多用于生产线末端的成品箱转运、工位间的轻型工件搬运、仓储区域的规整码放作业，尤其适配平面布局规整、搬运路径为直线往复类的生产场景，可替代人工完成重复性的重物搬运动作，降低一线操作人员的劳动强度，同时规避人工搬运过程中可能出现的工件磕碰、人员砸伤等安全隐患。设备整体采用经典的双立柱龙门支撑结构，两侧立式立柱作为整个设备的承载基础，安装时需固定在车间硬化地面或者配套的设备安装基座上，横向横梁架设在两根立柱顶端之间，作为横向运动轴的安装载体，横梁的长度可根据实际作业的覆盖跨度灵活调整，常规适配3到8米的横向作业范围，纵向运动模组搭载在横向滑座上，可沿横梁做水平方向的往复移动，末端的夹爪机构通过竖直方向的导杆与纵向滑座连接，可实现竖直方向的升降动作，三个运动轴相互配合，可覆盖横梁下方矩形区域内的所有搬运点位，完全满足常规平面区域内的物料转运需求。设备的驱动逻辑设计极为简洁，每个运动轴都配套独立的导向杆结构，运动过程中由导向杆承担径向的负载力，驱动部件仅需提供轴向的运动动力，无需额外承受偏载力矩，这种设计既降低了驱动部件的选型成本，也让设备的后期维护变得极为简便，出现故障时无需复杂的专用工具即可完成部件更换。末端的夹爪采用平行开合的结构设计，可适配常规尺寸的纸箱、塑料周转箱以及规则外形的轻型工件，夹爪的开合行程可根据实际搬运的物料尺寸做对应调整，夹持力也可通过配套的调压部件灵活设置，避免夹持力过大损坏工件外包装，或是夹持力不足导致物料脱落。设备的整体安装边界清晰，仅需在作业区域两侧预留立柱的安装空间即可，无需对现有车间布局做大规模改造，安装完成后设备的运行区域下方无多余遮挡结构，不会影响车间原有通道的正常通行，也可根据生产需求搭配对应的物料输送线使用，实现物料从输送线到暂存区的全自动转运，无需人工介入操作。
