管线固定卡扣注塑成型镶件结构

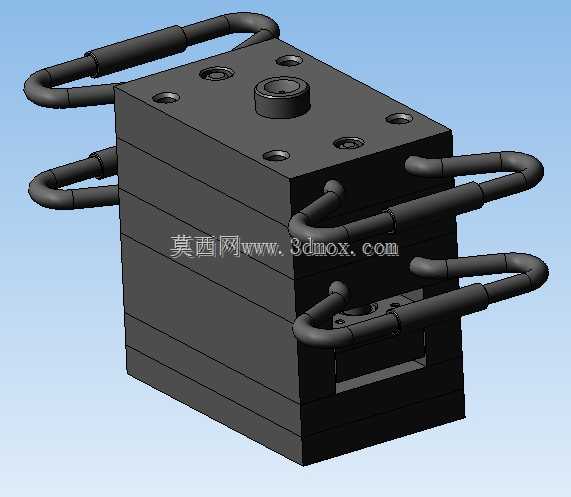

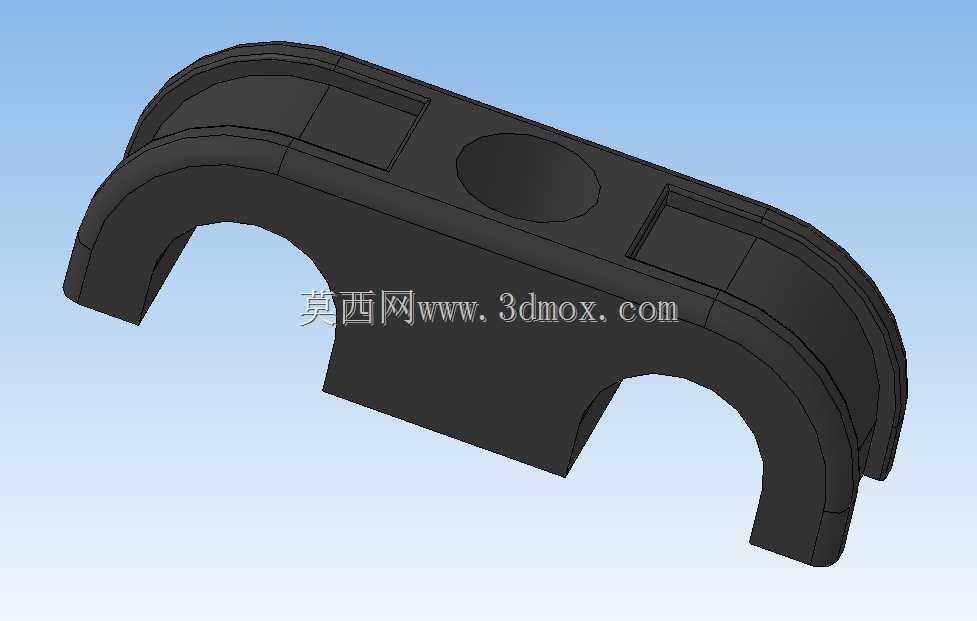

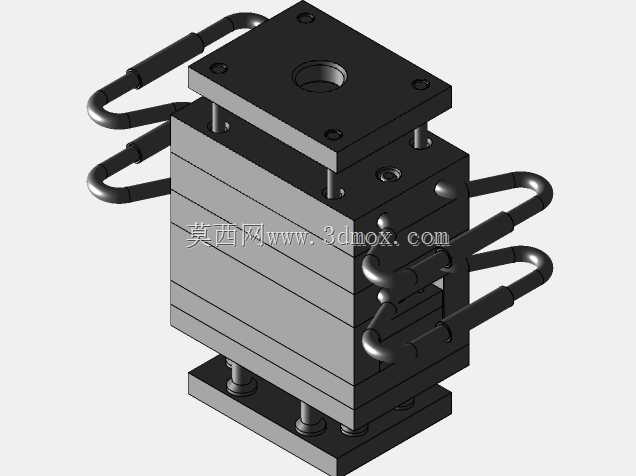

该结构为管线卡扣类塑胶件的注塑成型镶件，主要应用于线束、流体管路的装配固定场景，在汽车线束排布、工业设备气路油路布设、家电内部管线整理等领域都有广泛的使用需求，能够在不额外占用过多安装空间的前提下，为圆柱状管线提供稳定的卡持限位，避免管线在设备运行过程中出现移位、晃动、磨损等问题，提升整机管线排布的规整度与长期使用可靠性。从实际用途来看，该镶件对应成型的卡扣件无需额外螺丝固定，可直接卡接在预设的安装基座或钣金开孔上，装配时只需将管线压入卡扣的弧形卡槽内即可完成固定，装配效率远高于传统扎带、管卡类固定件，且后期维护拆卸时也不会产生残留废料，可重复拆装使用，适配多规格的小直径管线固定需求。在功能特性设计上，该镶件成型的卡扣主体采用弧形半包结构，内侧弧度完全匹配常见管线的外径曲率，卡入后能够与管线外壁形成足够的接触面积，避免应力集中划伤管线外壁；卡扣顶部设置的圆形凹位为加强定位结构，既能够提升卡扣自身的结构强度，避免长期卡持出现开裂变形，也可作为装配定位标识，方便工人快速识别安装方向；侧边的方形凸台为卡扣的锁止结构，卡入安装位后能够与基座形成倒扣限位，防止卡扣受管线拉扯出现松脱。设计思路上，该镶件充分考虑了注塑成型的工艺可行性，整体采用圆弧过渡避免尖角应力集中，所有分型面都设置在结构的非外观面，成型后不会产生影响装配的飞边毛刺；卡扣的壁厚设计均匀，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时预留了足够的弹性变形空间，确保卡扣卡入时能够产生足够的形变顺利装配，装配到位后又能快速回弹提供足够的卡持力。在外形尺寸与安装边界上，该镶件成型的卡扣整体宽度适配常规小直径管线的固定需求，两个卡脚的间距与安装基座的开孔尺寸完全匹配，安装后卡扣突出安装面的高度控制在较低范围，不会与周边其他零部件产生干涉，能够适配紧凑空间内的管线固定需求，整体结构紧凑，成型后成品的尺寸稳定性好，可满足批量生产的精度要求。
