小型飞行器翼舵组合结构设计方案

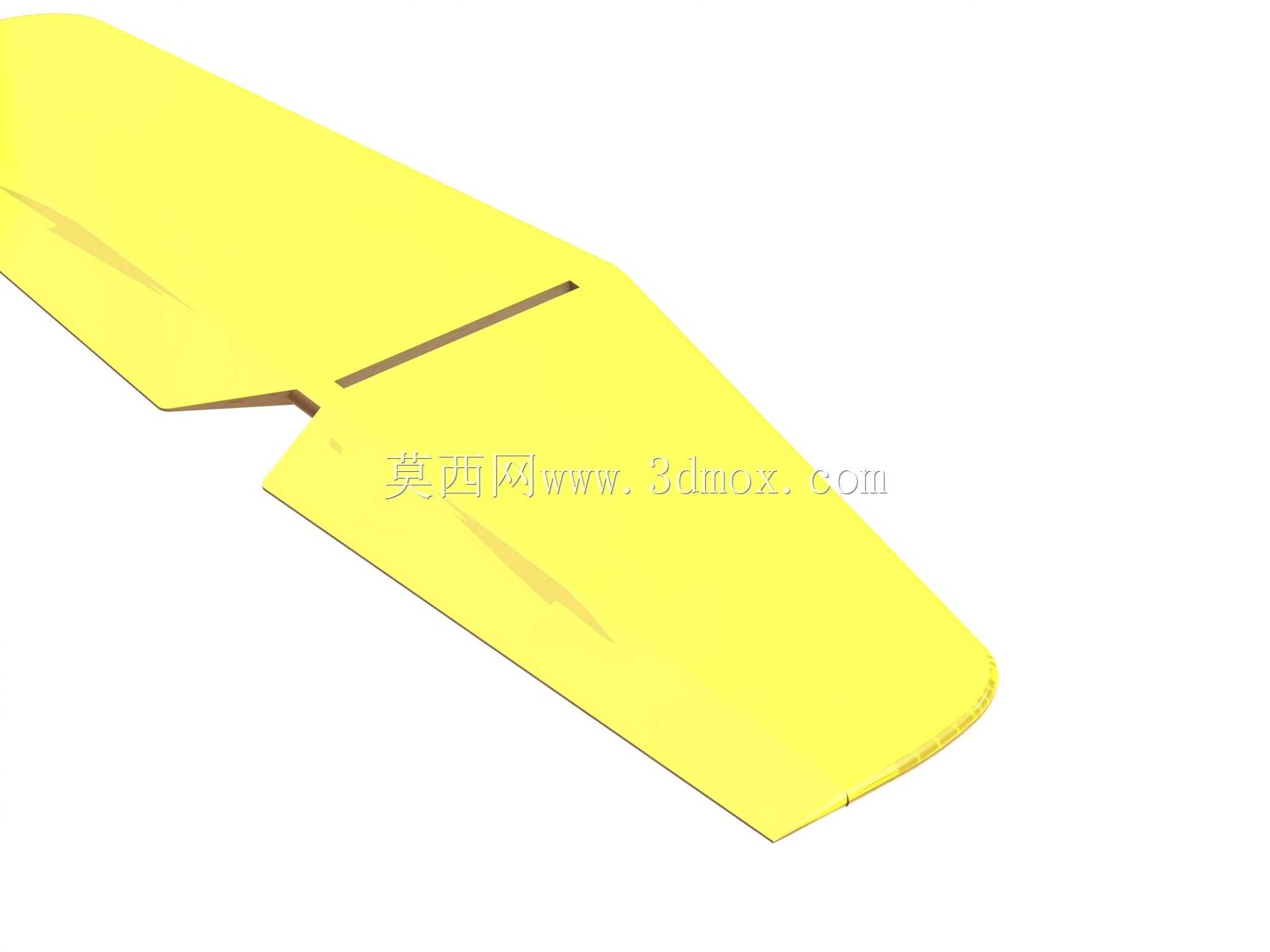

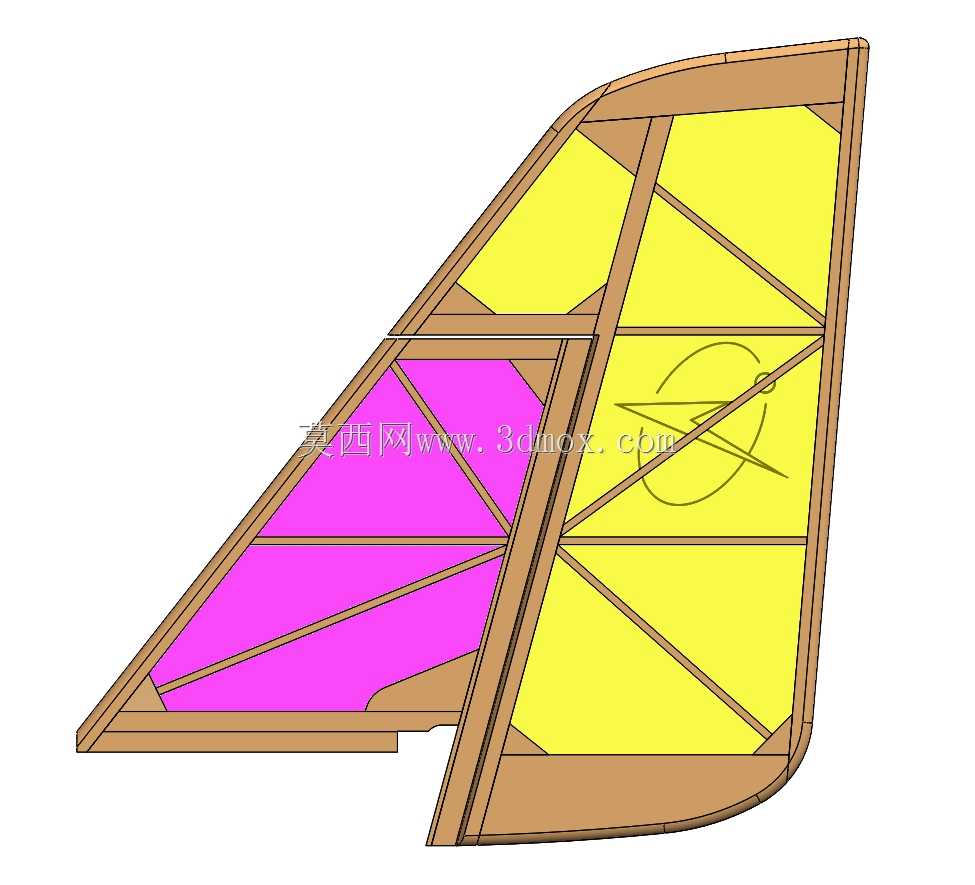

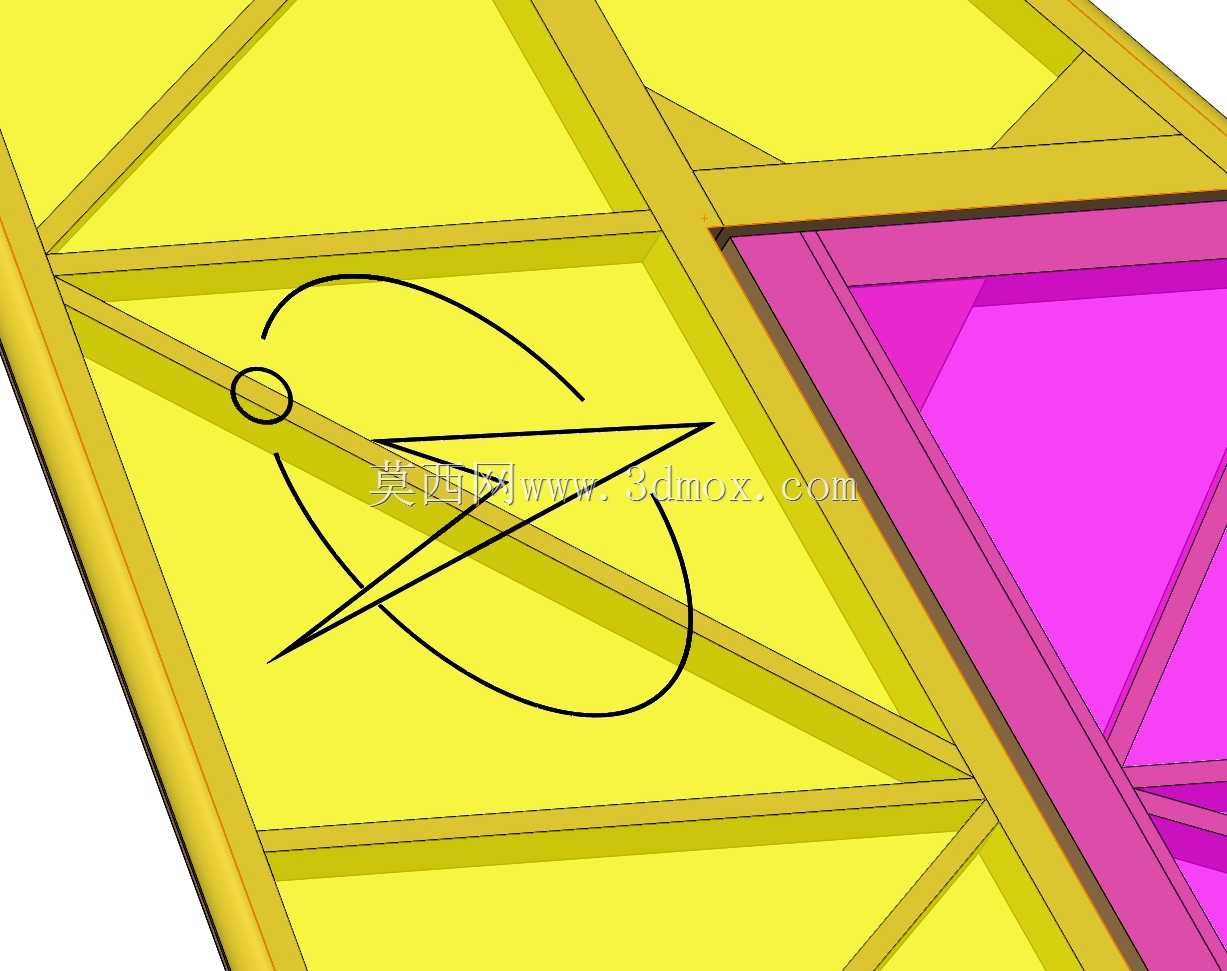

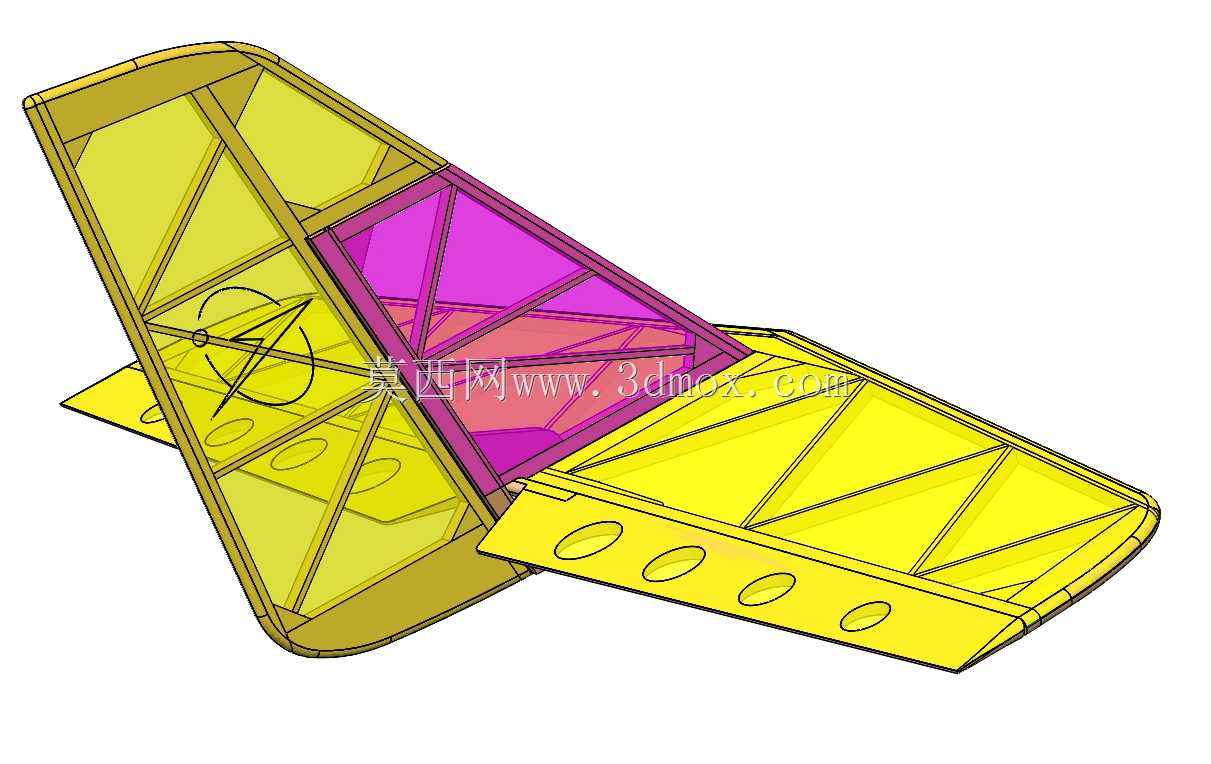

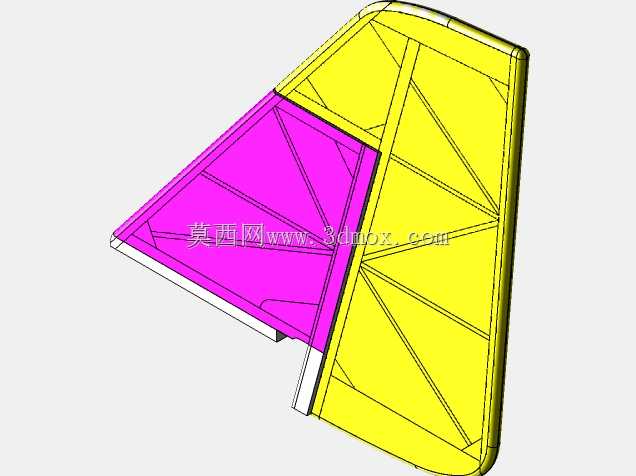

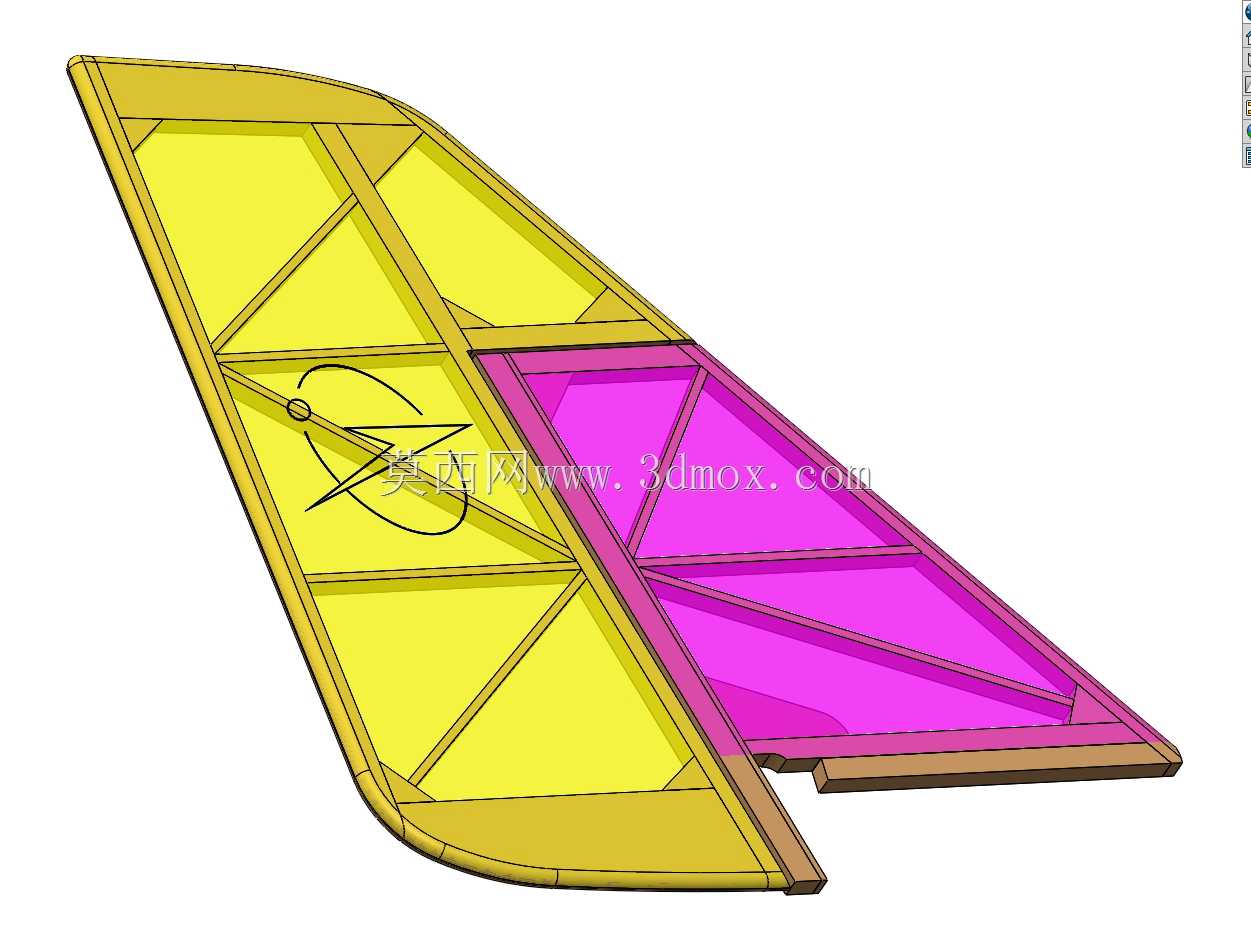

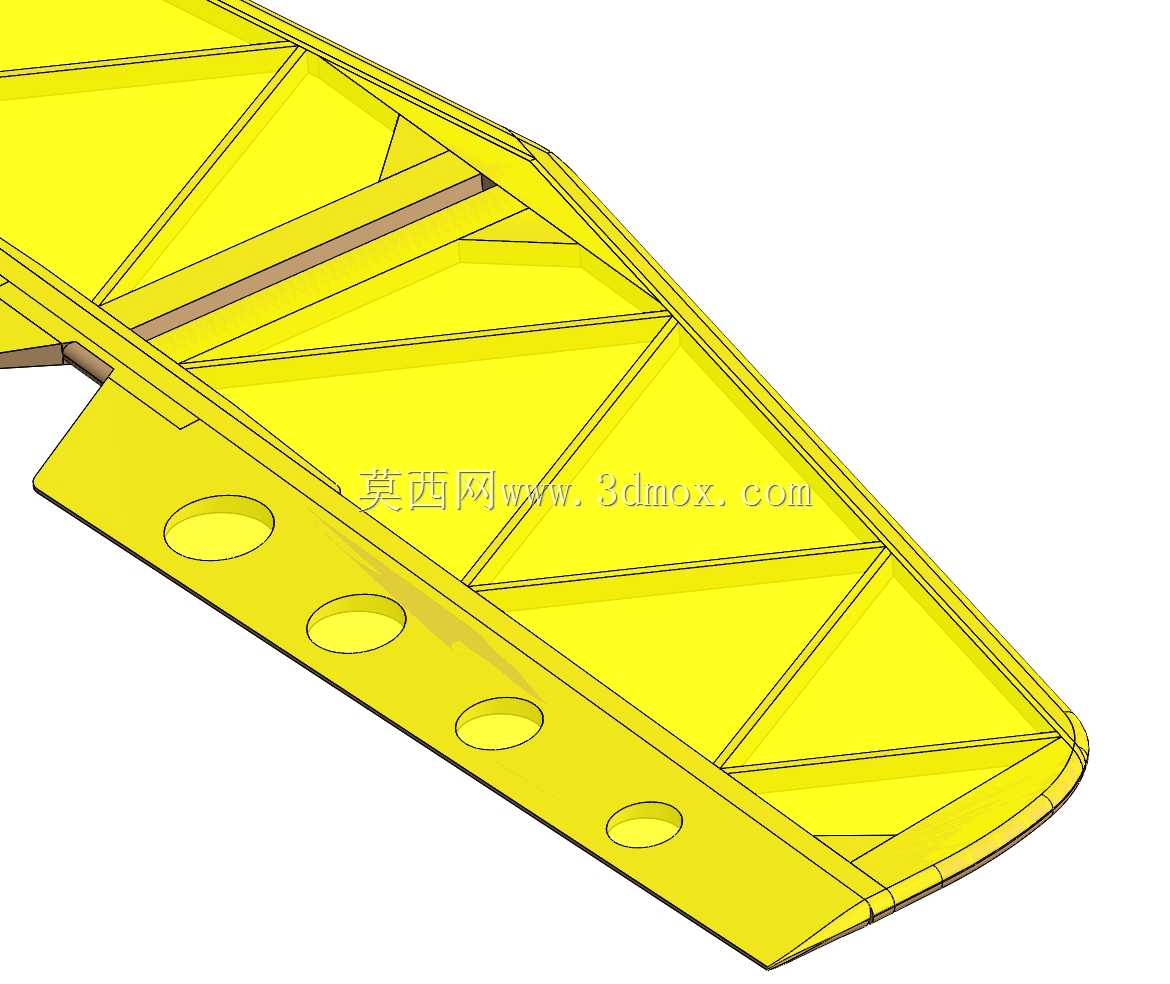

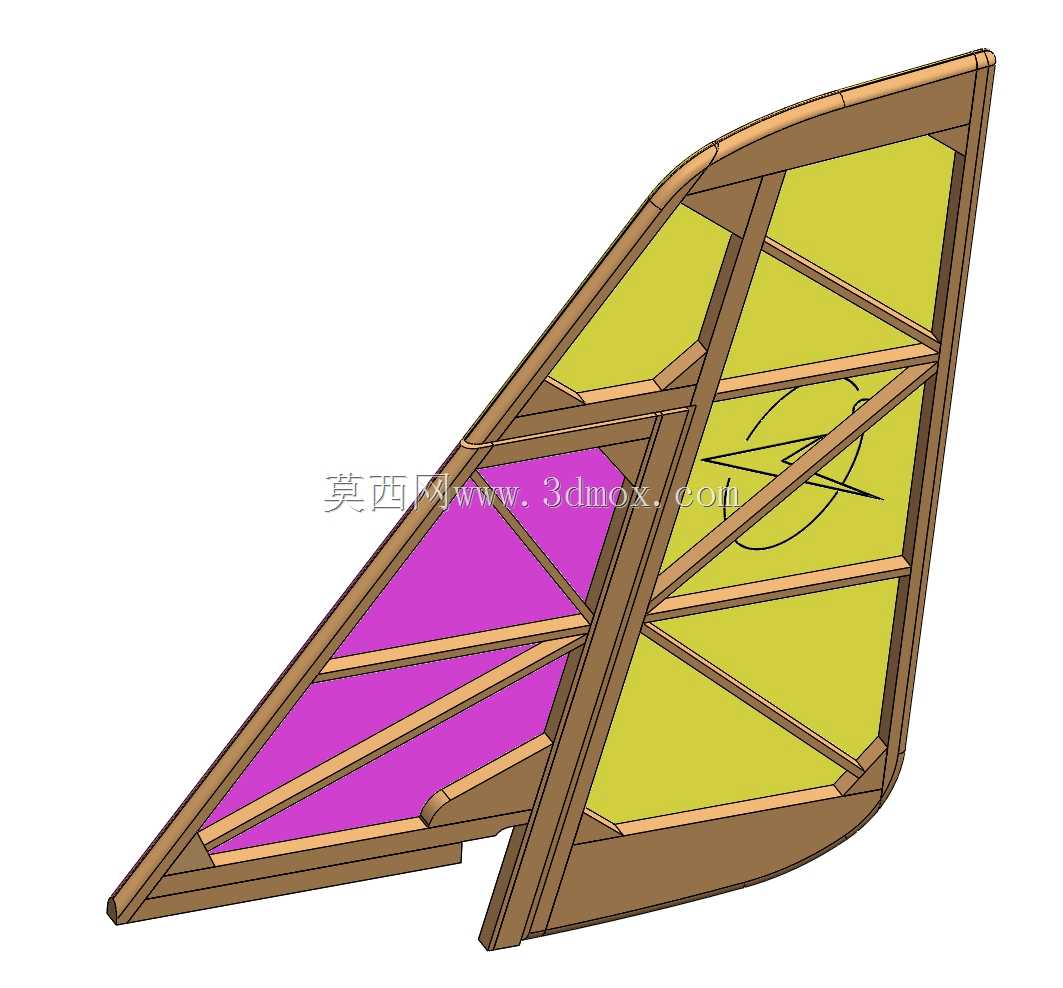

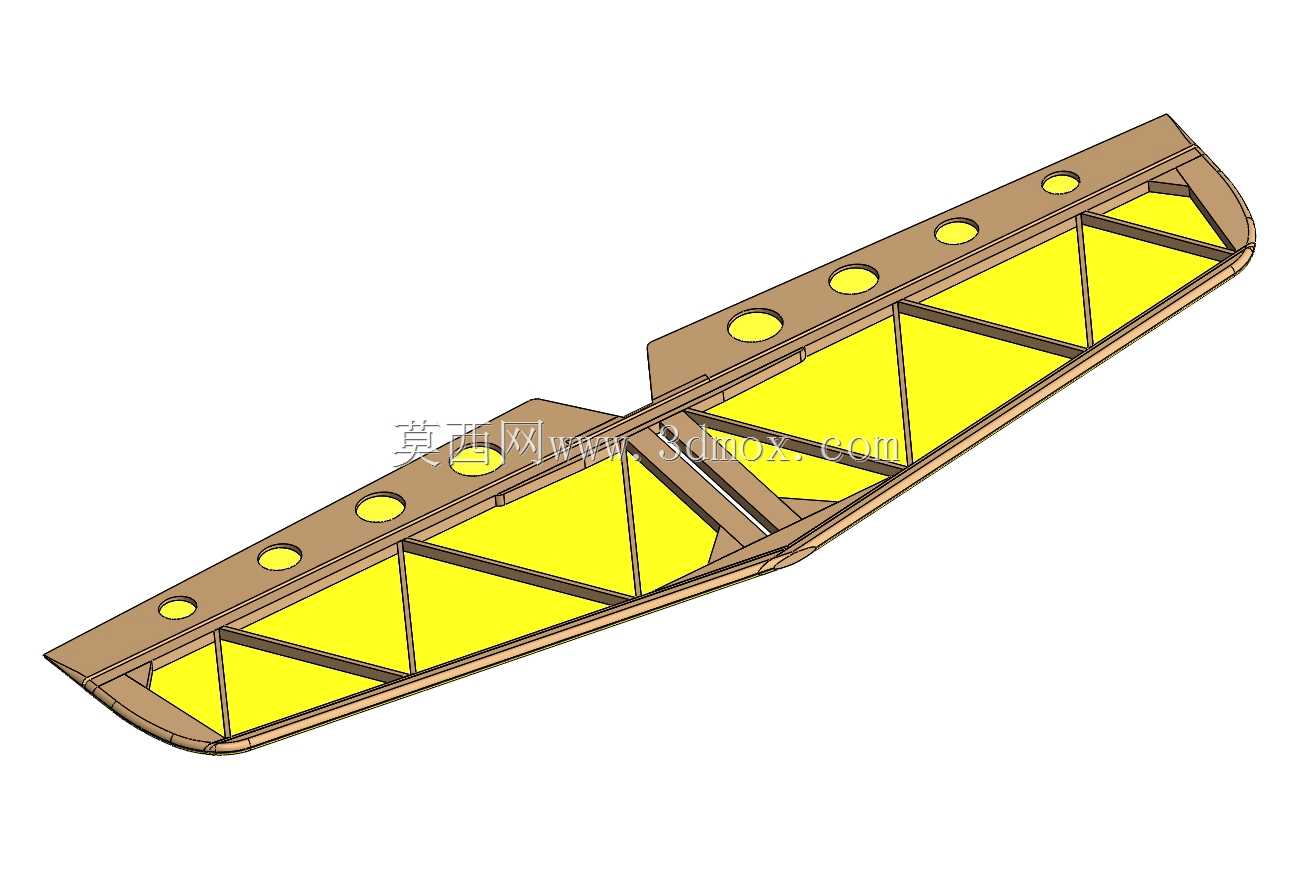

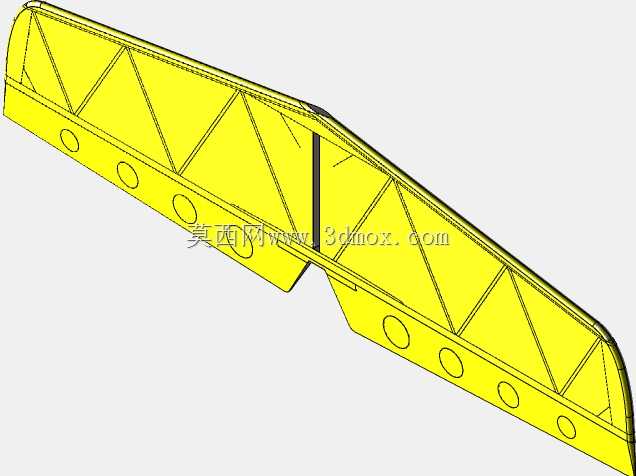

该翼舵组合结构主要应用于小型低空飞行器、航模试验平台以及教学演示类飞行器的姿态控制环节，作为飞行器飞行过程中调整航向、维持飞行稳定性的核心气动部件，直接决定飞行器转向响应灵敏度与高速飞行时的姿态保持能力。在实际使用场景中，这类翼舵结构既可以装配在固定翼航模的尾段作为方向舵使用，也可作为小型无人飞行器的侧翼安定面，配合舵机输出的偏转力矩完成偏航、俯仰等飞行动作的调整，适配低速到亚音速区间的飞行气动需求。从功能特性来看，该结构采用分体式组合设计，分为主安定面与可调舵面两个独立部分，主安定面承担飞行过程中的主要气动载荷，内部采用三角加强筋的骨架布局，在尽可能降低结构自重的前提下，大幅提升整体抗扭、抗弯性能，避免高速气流冲击下出现结构形变影响气动效率；可调舵面与主安定面采用铰接式连接边界，预留了标准的舵机摇臂安装位，可直接适配市面上主流的微型航模舵机安装，转动间隙控制在极小范围内，保证舵面偏转的响应精度，不会出现虚位导致的飞行姿态抖动。设计过程中优先考虑了开放式骨架加外覆蒙皮的实现思路，内部筋条的排布完全顺着气动载荷的传递路径设置，从翼根位置向翼梢方向逐步降低筋条密度，既保证翼根位置的连接强度能够承受整机传递过来的交变气动载荷，也能减少翼梢位置的冗余重量，降低整机的转动惯量。外形方面采用典型的后掠翼梯形轮廓，翼根处的安装端面预留了标准化的连接孔位，可直接与飞行器尾梁或者侧翼的安装座对接，安装边界的公差设计充分考虑了3D打印或者复合材料手糊成型的工艺特性，不需要额外做大量的后期修配即可完成装配，整体结构的蒙皮贴合面设计了均匀的压合台阶，外覆塑料蒙皮时可以直接沿着台阶定位粘接，不需要额外做定位工装，大幅降低制作过程中的装配难度，即使是入门级的模型制作者也能顺利完成蒙皮的贴合安装，保证外表面的气动连续性，减少飞行过程中的紊流产生。
