迷你小车驱动轮组带减速电机安装结构

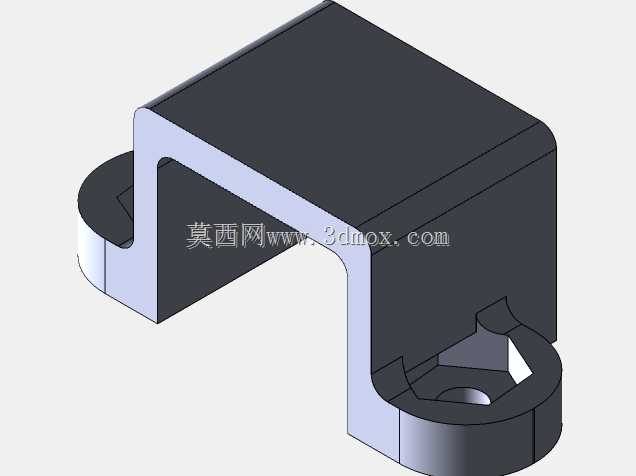

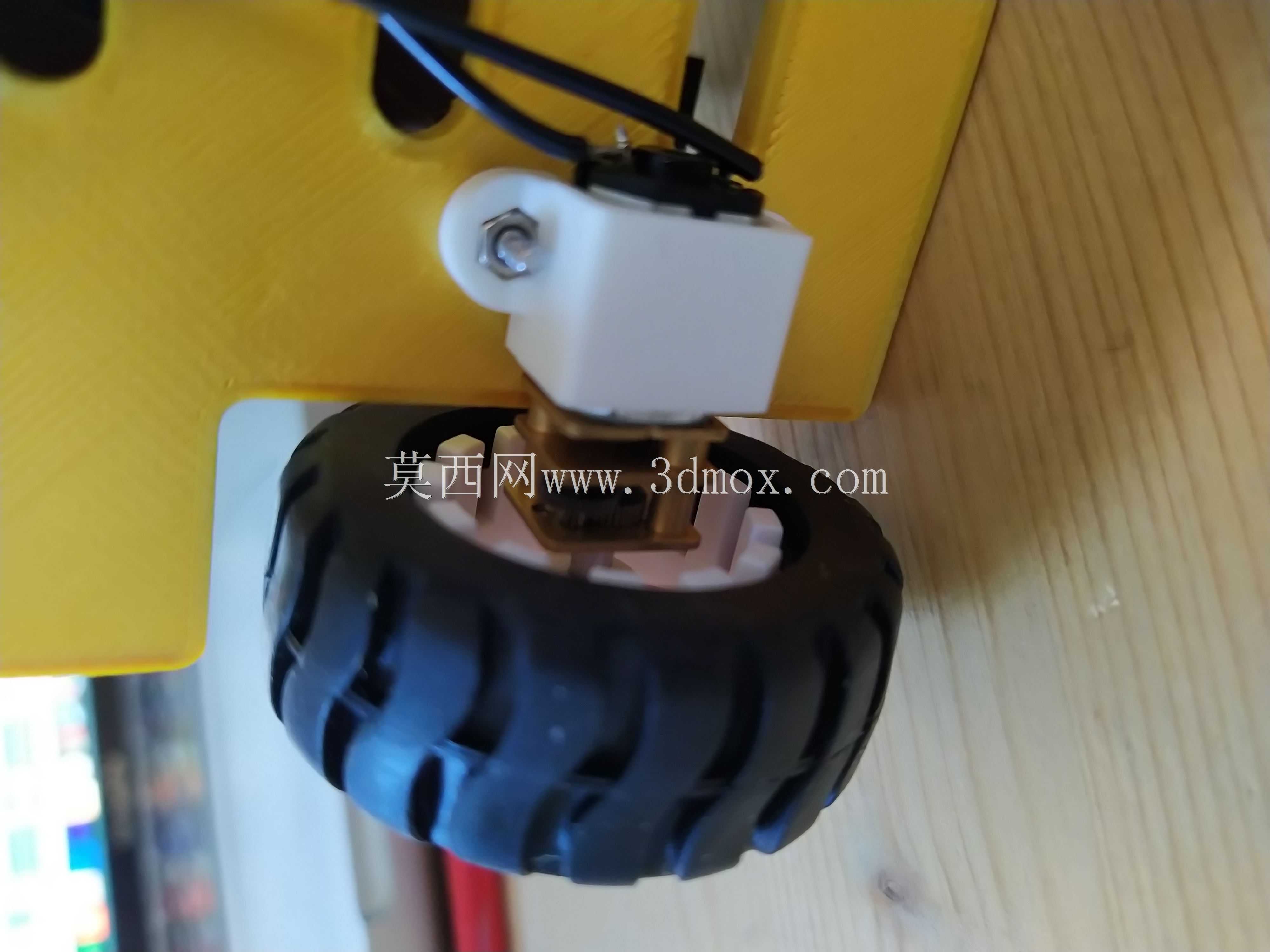

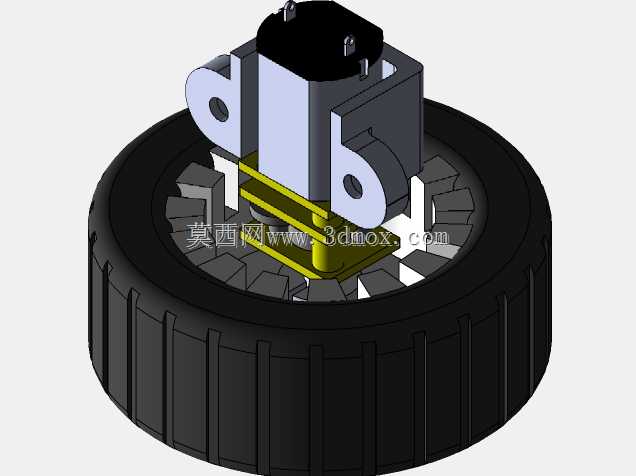

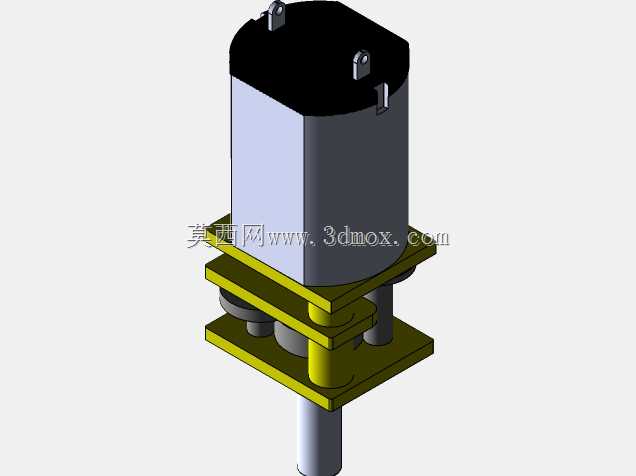

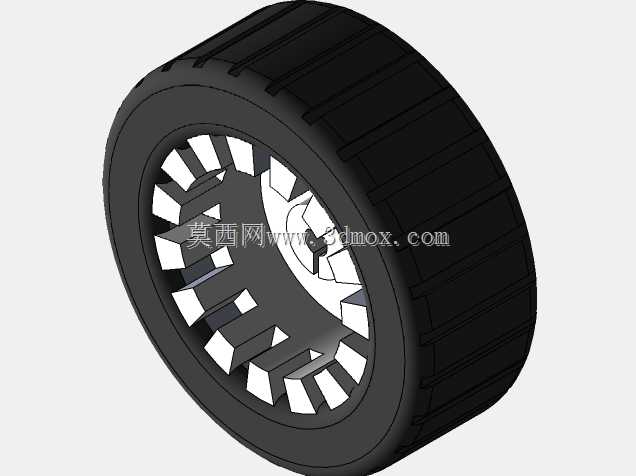

该结构主要面向小型DIY移动载具、桌面级教育机器人、迷你实验小车的行走驱动场景使用，作为整车行进的核心动力输出单元，承担动力传递、轮体支撑、行进转向配合的核心作用，可适配各类轻量化小型移动平台的动力搭建需求，适合用于课程实验、创意制作、小型功能样机开发等场景，能够为自重较轻的小型移动载体提供稳定的行进动力。整套结构由驱动轮胎、减速动力单元、安装固定座三个核心部分组成，轮胎采用深纹路防滑橡胶材质，胎面设置多道交错分布的防滑凸齿，能够在木质桌面、PVC板材、普通水泥地面等多种常见接触面提供足够的抓地力，避免行进过程中出现打滑空转的问题，胎体内部设置轮毂支撑结构，可直接与动力单元的输出轴配合锁紧，无需额外设计轮毂转接零件，降低整体搭建的复杂度。动力单元采用微型直流减速电机，电机本体为方形塑封结构，输出端通过金属齿轮组完成减速增扭，能够在较低的供电电压下输出足够的轮端扭矩，带动小型载具完成平地行进、小坡度爬坡等动作，电机尾部预留接线引脚，可直接连接驱动控制板完成正反转、调速等控制逻辑的搭建。安装固定座采用白色硬质工程塑料加工而成，通过侧面的锁紧螺丝将电机本体完全包覆固定，固定座上预留对应安装孔位，可直接通过螺栓锁紧在载具的底盘支架上，图中可见其与黄色板材材质的底盘支架配合，安装后电机输出轴垂直向下对准轮体安装位，轮体安装后与底盘底面预留足够的离地间隙，避免行进过程中胎面与底盘结构发生剐蹭干涉。设计过程中充分考虑小型DIY载具的安装便捷性需求，整体结构采用模块化设计思路，固定座与电机、轮体的配合公差经过合理匹配，无需额外打磨调整即可完成快速装配，整体结构紧凑，安装后占用底盘的纵向与横向空间极小，不会过多占用载具底盘上的传感器、控制板、电池的安装空间，轮体转动过程中径向跳动量控制在极小范围内，能够保证小车行进过程的平稳性，避免因轮体偏心导致的走偏、抖动问题。整套结构的安装边界清晰，固定座的安装孔位间距适配通用的小型铝型材、亚克力板材、3D打印底盘的安装孔距标准，可直接兼容各类常见的迷你小车底盘搭建方案，无需重新设计底盘的安装位，能够大幅缩短小型移动载具的开发搭建周期。
