带销钉孔圆弧定位支座结构设计

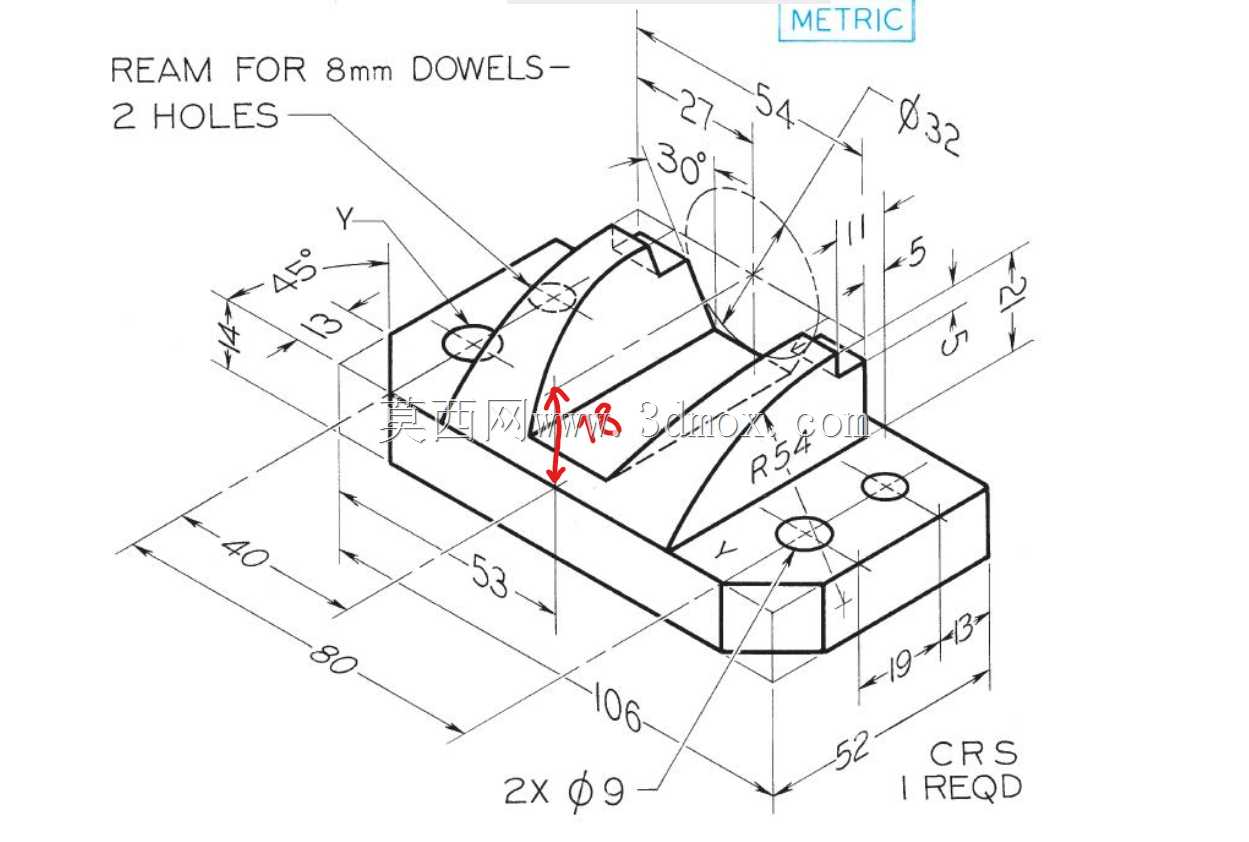

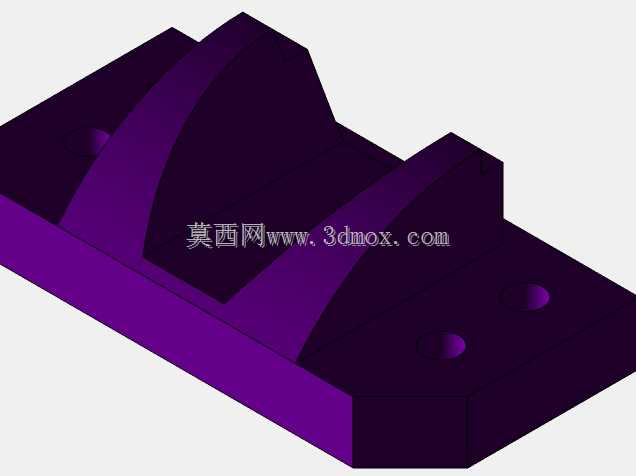

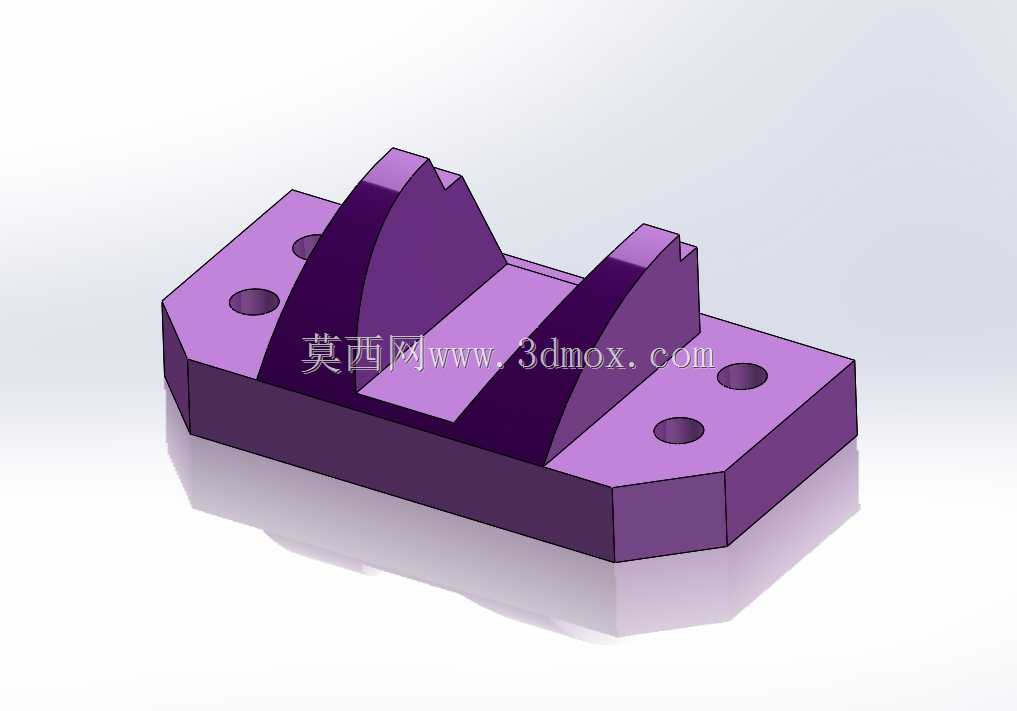

该零件属于机械装配体系中的定位支撑类构件，主要应用在工装夹具、小型设备模组的工位定位场景中，承担上部配合件的承载、定位与限位功能，可在自动化生产线的工件载具、检测设备的定位工装、小型实验装置的安装基座等场景中使用，通过两个8mm规格的销钉孔实现与上部配合件的精准对位，避免装配过程中出现位置偏移，同时底部的平直安装面可通过螺栓固定在设备安装平台上，保证整体结构的连接稳定性。从功能特性来看，零件上部设置的R54圆弧面可与对应圆弧轮廓的配合件实现面接触贴合，相比平面定位拥有更大的接触面积，可有效分散承载压力，减少局部应力集中带来的形变风险，30度倾斜设置的导向结构可在装配过程中引导配合件滑入定位位置，降低装配对位的操作难度，两个直径9mm的沉头安装孔分布在底座两侧，可适配标准内六角螺栓完成底座固定，孔位间距经过精准计算，可保证安装后整体结构不会出现窜动。设计思路上，该零件优先考虑装配适配性与加工便利性，整体采用矩形底座加弧形支撑的组合结构，底座长度106mm、宽度52mm，整体安装边界清晰，不会占用过多设备安装空间，上部圆弧结构的中心高度距离底座安装面为32mm，可满足特定高度的装配支撑需求，侧面标注的13mm、19mm等尺寸均为装配避让尺寸，可避免与相邻安装部件出现干涉，两个销孔的中心距为53mm，与上部配合件的销孔位置完全对应，保证重复拆装后的定位精度保持在合理公差范围内。外形尺寸方面，零件总长度控制在106mm，总宽度52mm，底座厚度13mm，上部弧形结构的最高处距离底座底面为32mm，所有边角位置均设置了合理的工艺倒角，既可以去除加工毛刺避免划伤操作人员，也能在装配过程中起到导向作用，零件整体采用公制单位设计，适配国内常规的机械加工工艺，可通过铣削、钻削等常规机加工序完成生产，不需要特殊的定制刀具，加工成本可控，适合小批量工装配套使用，也可作为标准定位支座应用在各类非标设备的结构搭建中，在保证结构强度的前提下尽可能简化了外形结构，减少了不必要的材料去除，兼顾了轻量化与结构刚性的平衡。
