刚性凸缘式轴间扭矩传递连接结构

该款刚性凸缘连接结构是机械传动系统中应用极为广泛的轴间动力传递部件，常见于各类需要实现同轴轴段刚性对接的工业场景，涵盖输送设备驱动端、中小型机床主轴传动单元、农用机械动力输出接驳位、通用工业泵组的动力输入段等场景，核心作用是将两根同轴布置的轴段牢固结合为一体，在运行过程中无相对回转间隙地传递旋转扭矩，同时可承受一定程度的轴向与径向载荷，保障传动链路的动力输出稳定性。

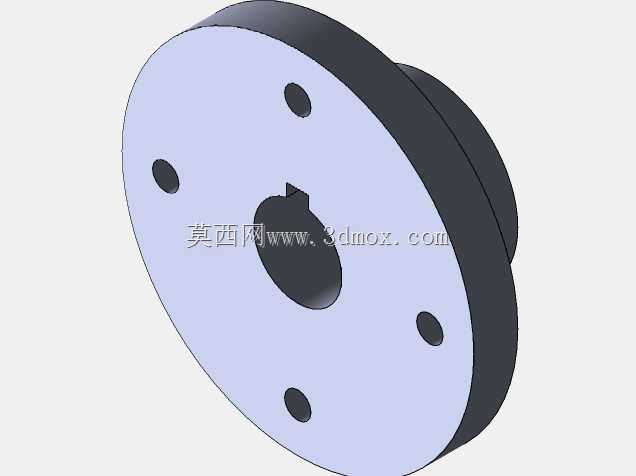

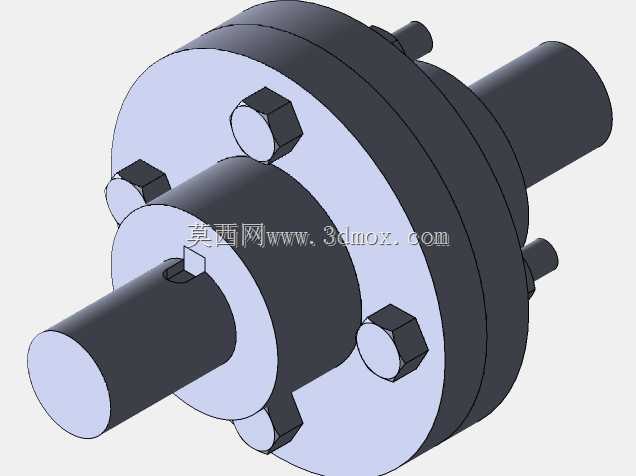

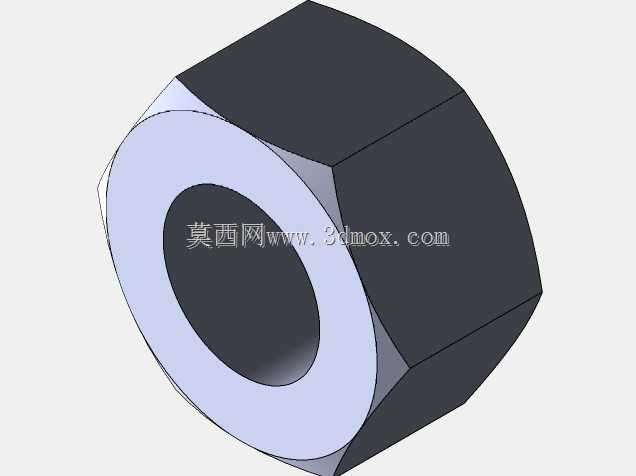

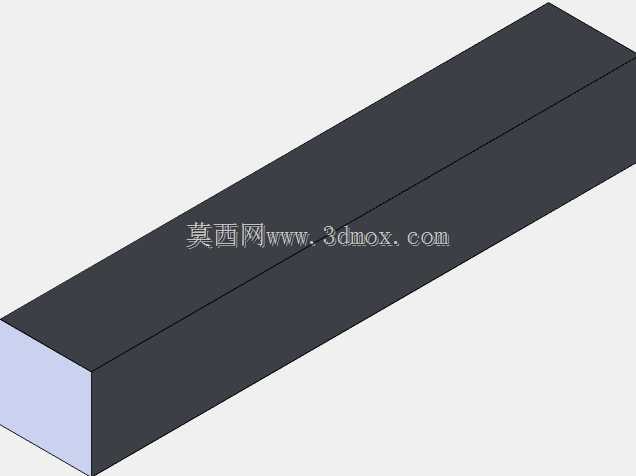

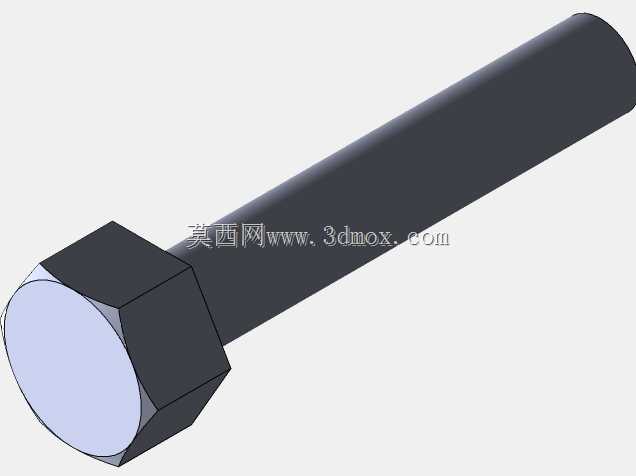

从功能特性来看，该结构采用对开式凸缘盘对接形式，两个带轴孔的凸缘盘分别通过键连接与两侧轴段实现周向固定，依靠盘面上均匀分布的六角头螺栓完成两盘的压紧锁合，螺栓预紧后产生的接触面正摩擦力可辅助承担部分扭矩，配合键的抗剪切作用，整体可传递的扭矩范围覆盖中小功率传动需求，相较于弹性联轴器，该结构无缓冲吸振设计，更适用于载荷平稳、无频繁正反转冲击、对传动同轴度要求较高的工况，传动效率可达99%以上，长期运行无弹性元件老化损耗问题，维护成本极低。

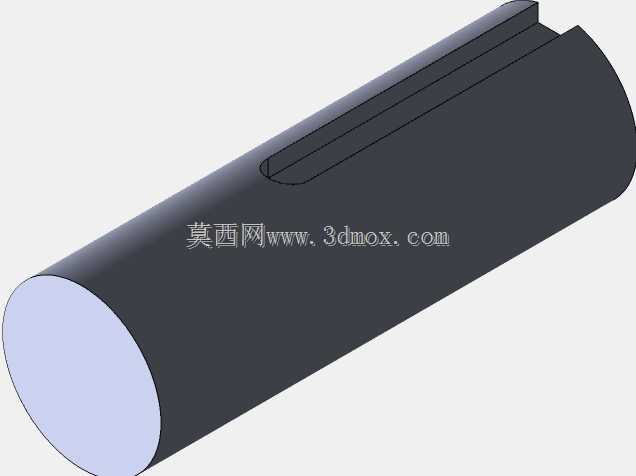

设计思路上，该结构优先保障同轴度精度，凸缘盘的对接止口采用小间隙配合定位，安装时可快速实现两轴的对中校准，避免因轴系不对中引发的振动、轴承异常磨损问题；螺栓孔采用沿圆周均布设计，确保锁合后盘面受力均匀，避免局部应力集中导致的盘体变形；轴孔与键槽的尺寸匹配常规标准轴径系列，可直接适配市面上多数标准传动轴，无需额外定制加工。

外形与安装边界方面，整体结构为同轴回转体构型，最大外轮廓为凸缘盘的外圆直径，轴向总长度为两侧轴段伸出长度与凸缘盘组厚度之和，安装时仅需保证两轴端预留足够的轴向装入空间，径向空间需覆盖螺栓装拆所需的扳手操作余量，无额外复杂安装要求，日常维护仅需定期检查螺栓预紧力即可，无需复杂的润滑或调整操作，适配绝大多数常规工业安装空间条件。
