棘轮连杆间歇传动机构设计

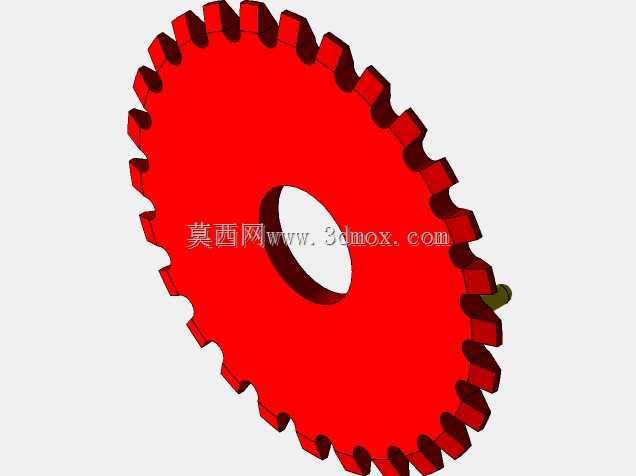

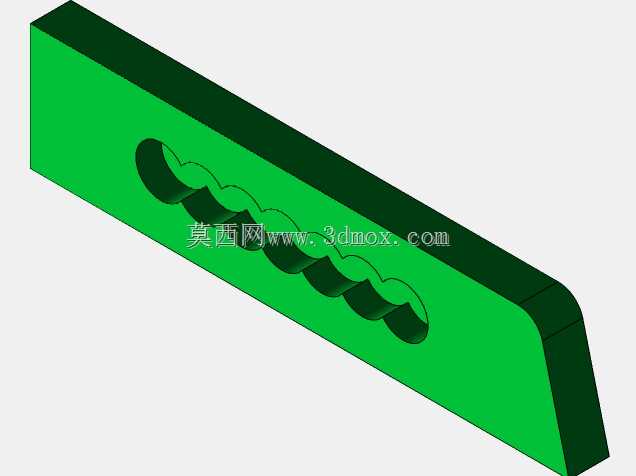

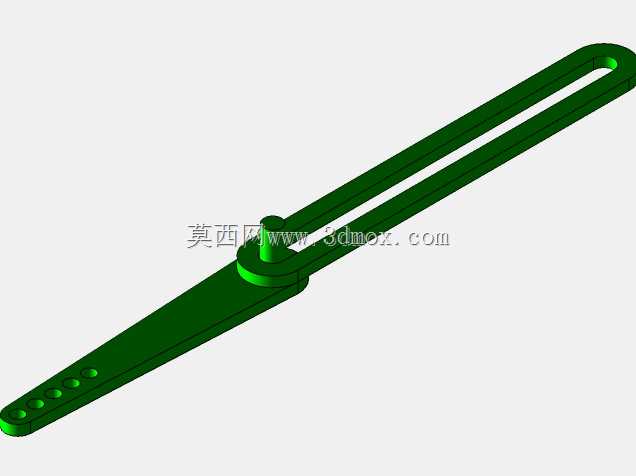

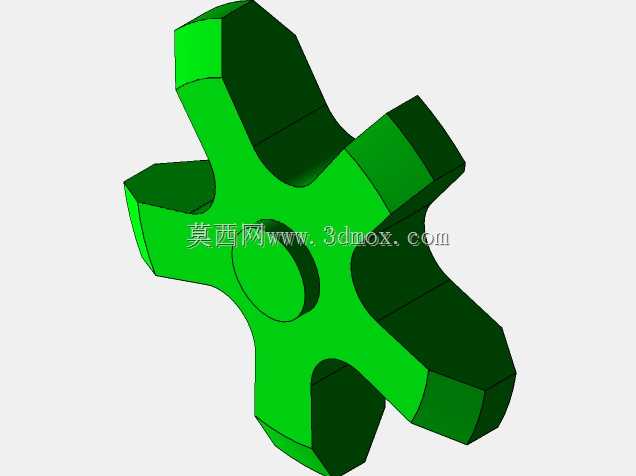

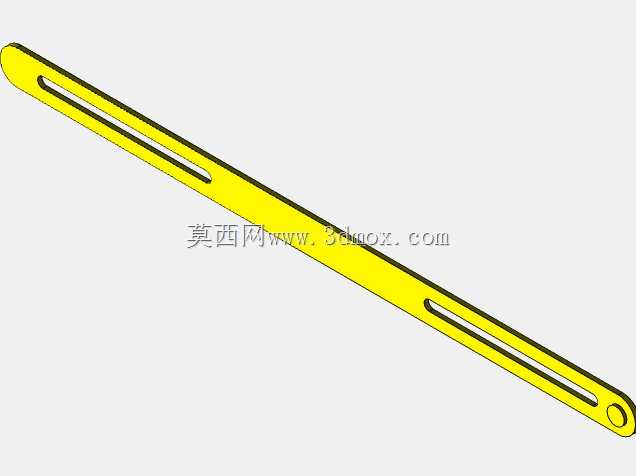

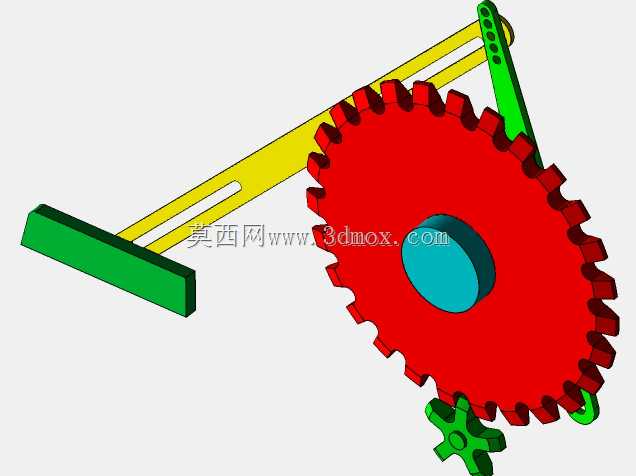

该间歇传动机构是典型的小型机械运动执行单元，核心采用棘轮与连杆组合的结构形式，主要面向需要实现单向间歇进给、步进式位移输出的轻型机械场景，常见于小型输送线的物料分料工位、轻工包装设备的送料单元、手动操作的工装夹具进给模块，也可作为教学演示类机械原理实验的实操载体，帮助理解间歇运动的传递逻辑与结构配合关系。整套机构由驱动摆臂、主棘轮、止动棘爪、传动连杆、固定基座五个核心部分构成，主棘轮采用渐开线齿形设计，齿部经过圆角过渡处理，可在棘爪啮合过程中减少刚性冲击，降低齿面磨损速率，提升长期运行的结构稳定性。驱动摆臂采用长槽型可调结构，槽位预留多组安装孔位，可根据实际输出行程需求调整连杆的铰接位置，无需更换核心零件即可实现不同步进角度的输出调节，适配不同工况下的进给距离要求。止动棘爪采用扭簧预紧结构，可在驱动摆臂回程过程中牢牢卡合棘轮齿槽，避免棘轮出现反向回转，保证间歇传动的位置精度，防止输出端出现位移偏差。传动连杆采用等强度扁平结构设计，在保证结构刚性的前提下尽可能降低运动部件的整体重量，减少驱动端的动力损耗，同时连杆两端的铰接孔均采用衬套预装设计，可降低铰接处的转动摩擦，延长部件的维护周期。整套机构的安装边界紧凑，整体占用空间较小，基座预留标准化安装孔位，可直接固定在设备安装面板上，无需额外设计转接支架，适配多数轻型自动化设备的安装空间要求。在功能实现逻辑上，当驱动摆臂做往复摆动时，铰接在摆臂上的驱动棘爪会推动棘轮沿固定方向转过固定角度，摆臂回程时止动棘爪锁止棘轮位置，以此实现固定步长的单向间歇旋转输出，可通过调整摆臂的摆动角度、连杆铰接位置来改变单次步进的转角大小，适配不同的进给量需求。结构设计上充分考虑了加工工艺性，所有零件均采用常规机械加工工艺即可生产，无复杂异形曲面，制造成本较低，适合小批量定制化生产应用，各运动部件的配合间隙经过合理预留，可在常规车间环境下长期稳定运行，无需高精度的维护条件。
