XT90聚酰胺电缆防护帽结构设计

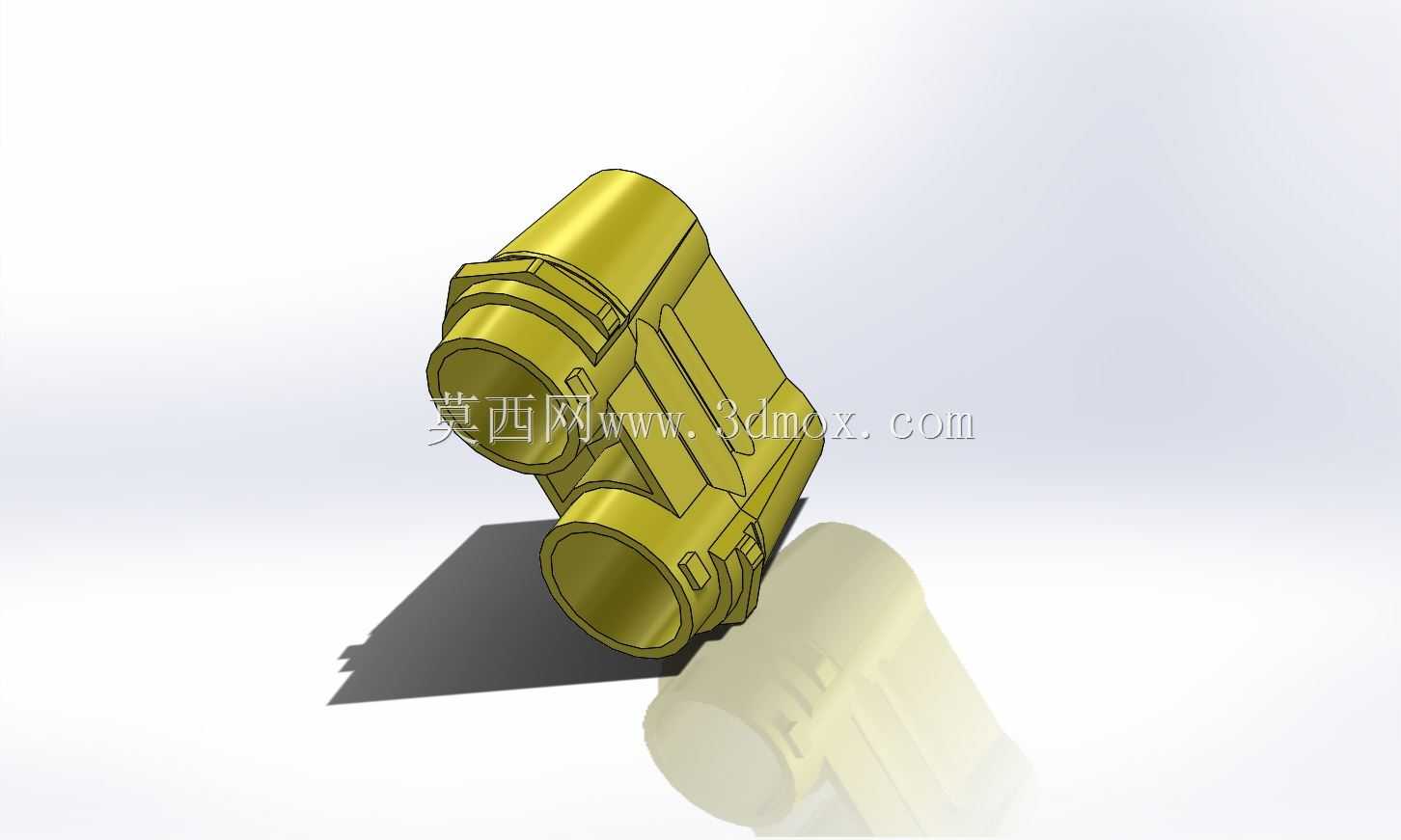

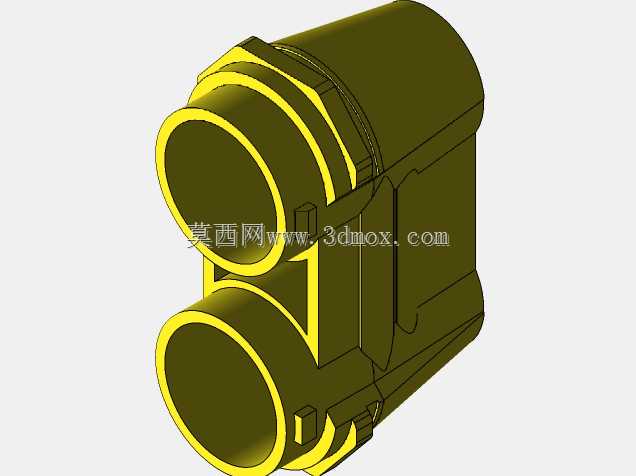

这款XT90聚酰胺电缆帽是专为大电流动力连接场景开发的配套防护构件，主要适配航模动力系统、工业储能设备、电动特种车辆、大功率移动电源等使用XT90规格接插件的领域，核心作用是在接插件未插合状态下，为裸露的金属插针、接线端提供物理防护与绝缘隔离，避免运输、存储、设备维护过程中出现插针弯折、异物搭接短路、积尘受潮氧化等问题，保障接插件的电气连接性能与使用寿命。从功能特性来看，该电缆帽采用一体式注塑成型结构，整体选用高强度聚酰胺材质，具备优异的抗冲击韧性、耐磨损性能与电气绝缘性，可在-20℃到80℃的常规工作环境下保持结构稳定，不会出现低温脆裂、高温软化变形的问题。帽体内部设置了与XT90接插件轮廓完全匹配的定位卡槽，安装时可直接扣合在接插件端部，配合侧面的弹性卡扣结构，能够实现牢固的卡接固定，在常规振动、拉扯工况下不会意外脱落，同时拆卸时只需轻压卡扣即可快速取下，操作便捷无卡顿。在设计思路上，这款产品完全围绕XT90接插件的实际使用痛点开发：传统的接插件防护多采用通用橡胶套，存在适配性差、容易滑脱、防护等级不足的问题，而该电缆帽采用1:1逆向匹配XT90公头/母头的外形轮廓，内部型腔完全贴合接插件的外部加强筋与插针基座，安装后可实现IP40级的基础防护，能够阻挡直径大于1mm的固体异物进入接插件内部，同时帽体边缘设置了一圈密封唇边，扣合后可贴合接插件的安装端面，减少水汽、粉尘的侵入路径。外形尺寸方面，该电缆帽完全贴合XT90接插件的安装边界，整体长度与接插件端部外露长度匹配，扣合后不会额外占用过多的安装空间，帽体外部设置了防滑纹理，即便操作人员佩戴劳保手套也能顺利完成拆装操作；同时帽体侧壁预留了扎带固定孔位，可通过尼龙扎带将电缆帽与连接线缆绑定，避免拆卸后出现零件遗失的问题。针对不同的使用场景，该电缆帽的结构还做了针对性优化：在航模应用场景中，帽体做了轻量化处理，整体重量控制在5g以内，不会给动力系统增加额外的负载；在工业储能场景中，帽体材质添加了阻燃助剂，可达到UL94-V0级阻燃标准，满足电气设备的防火安全要求；在户外移动设备场景中，帽体表面做了抗紫外线处理，长期阳光照射下不会出现材质老化变脆的问题。
