带式传动切割加工设备结构设计

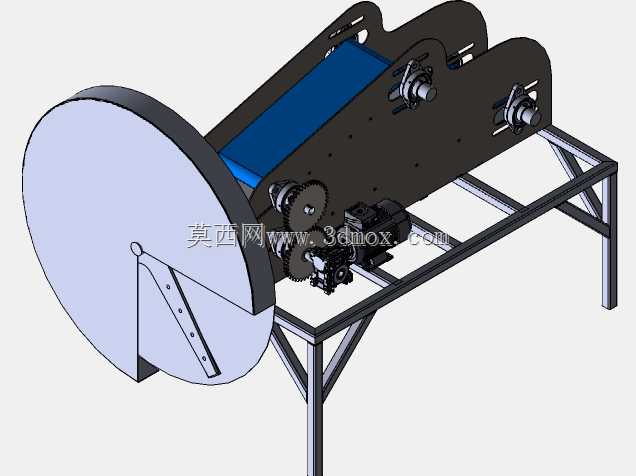

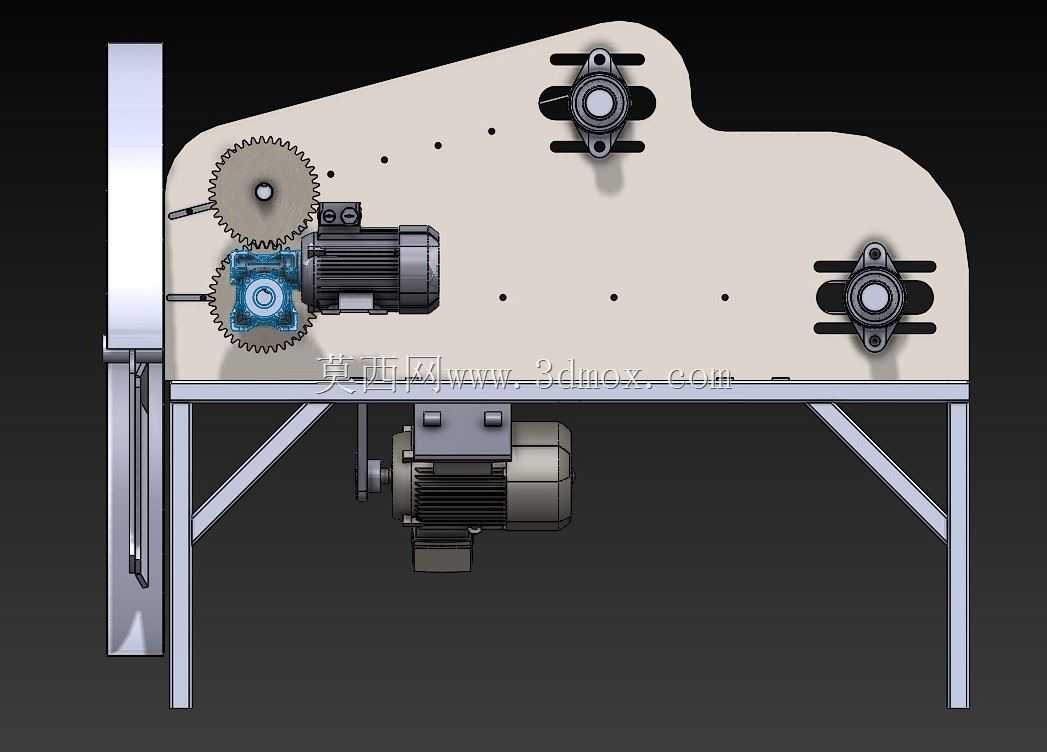

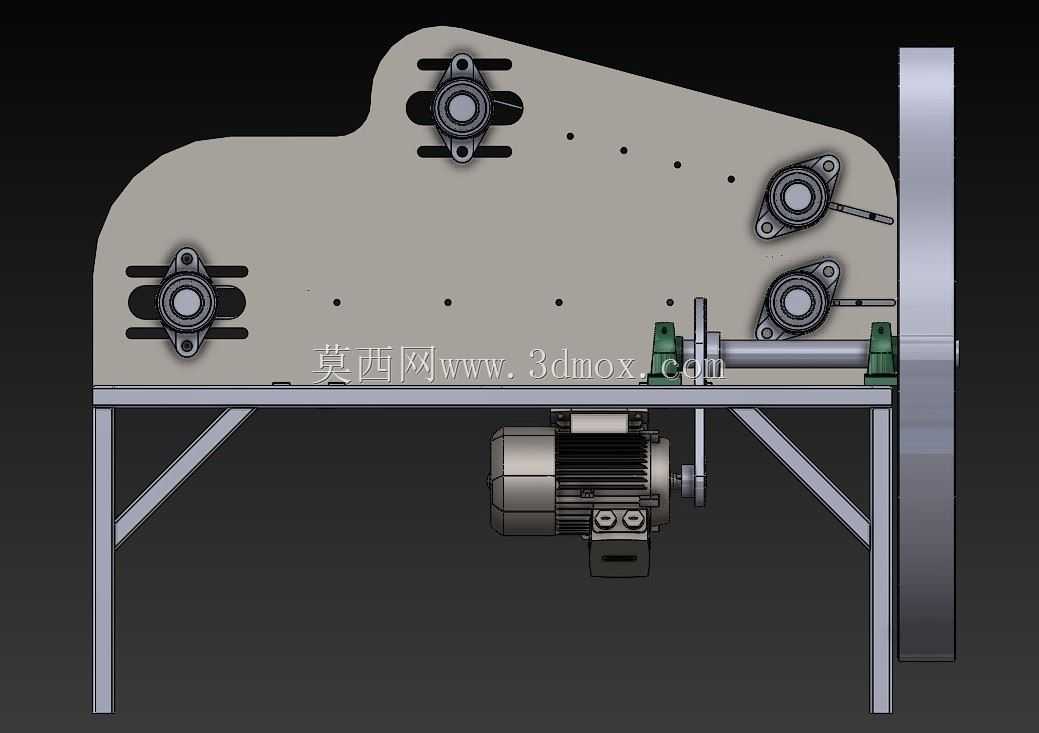

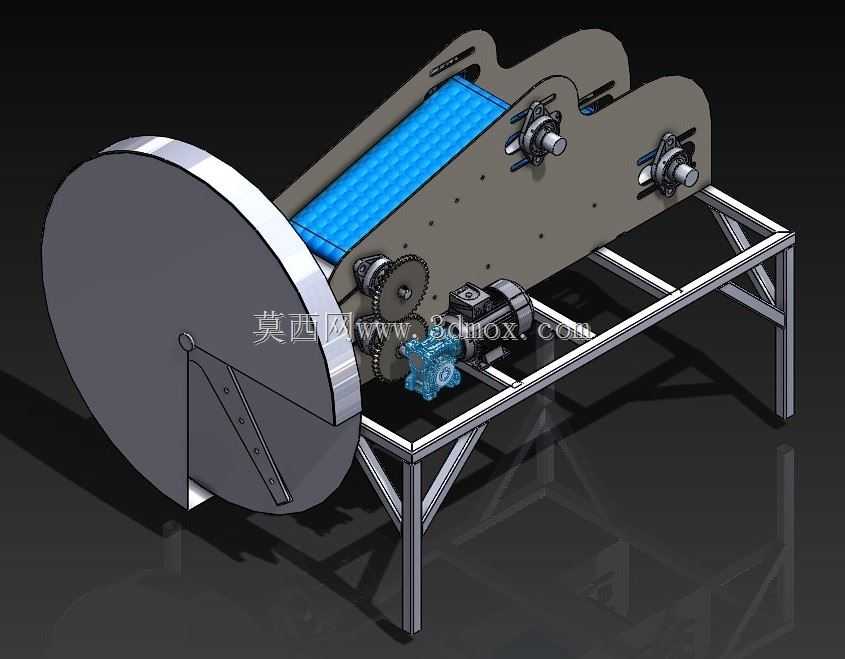

该设备属于物料裁切加工类机械结构，主要应用于中小型加工生产场景中薄型带状、片状柔性或半刚性物料的定长裁切作业，可适配皮革、塑胶片、薄金属带、纺织复合面料等多种物料的连续加工需求，在箱包生产、五金配件加工、包装材料制备等领域均有适配空间。设备整体采用方管焊接一体式机架作为承载基础，机架底部设置水平支撑脚，可直接固定于平整生产车间地面，安装时无需额外浇筑混凝土基座，整体占地边界长度约1.8米、宽度约0.8米、高度约1.2米，可适配多数中小型生产车间的工位排布需求，设备进料端预留0.6米的物料延展空间，出料端预留0.4米的成品收集空间，安装时无需对周边工位做大规模调整。设备核心功能模块分为物料输送、动力传动、裁切执行三个部分，物料输送模块采用蓝色防滑平面带作为承载载体，输送带两侧设置限位挡边，可避免物料输送过程中出现偏移跑偏问题，输送带下方设置多组支撑托辊，保证长距离输送过程中带面平整度，避免物料下垂影响裁切精度。动力传动模块采用电机搭配齿轮减速组的动力传递方案，电机输出端通过齿轮啮合将动力分流，一部分动力传递至输送带驱动辊，实现物料的匀速连续送料，另一部分动力传递至侧边大直径裁切转盘，转盘边缘设置专用裁切刀具，转盘每旋转一周即可完成一次定长裁切动作，齿轮传动组的传动比经过精准匹配，可保证送料速度与裁切转盘转速完全同步，确保裁切长度的一致性，避免出现物料长短不一的次品。裁切执行端的大直径转盘采用加厚钢板加工而成，转盘侧面设置三角加强筋结构，可提升转盘高速旋转时的结构稳定性，避免长时间运行出现形变抖动，刀具安装位置设置可调节腰型孔，可根据物料厚度调整刀具伸出长度，适配不同厚度物料的裁切需求。设备整体结构设计采用模块化思路，动力模块、输送模块、裁切模块均通过螺栓固定于机架上，后期维护时可单独拆卸对应模块进行检修更换，无需整体拆解设备，机架表面采用喷塑防锈处理，可适应车间内多尘、少量油污的工作环境，延长设备整体使用寿命。
