多工位PVC接线端子排结构设计

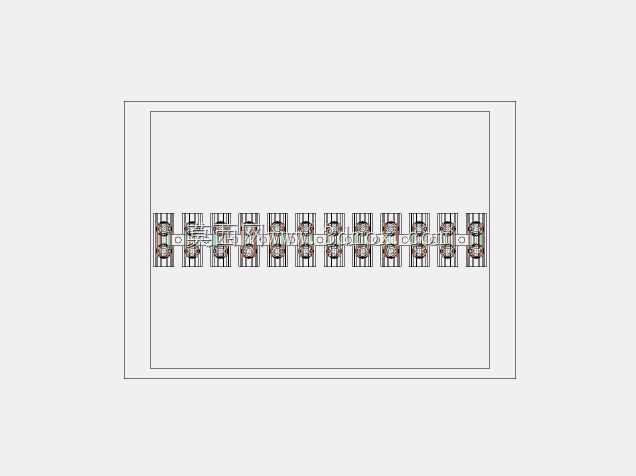

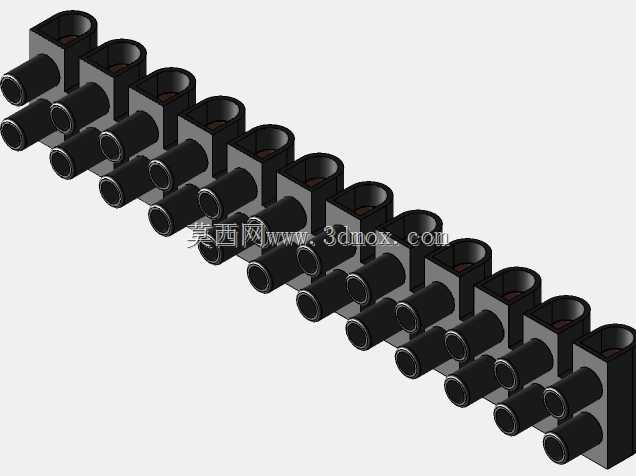

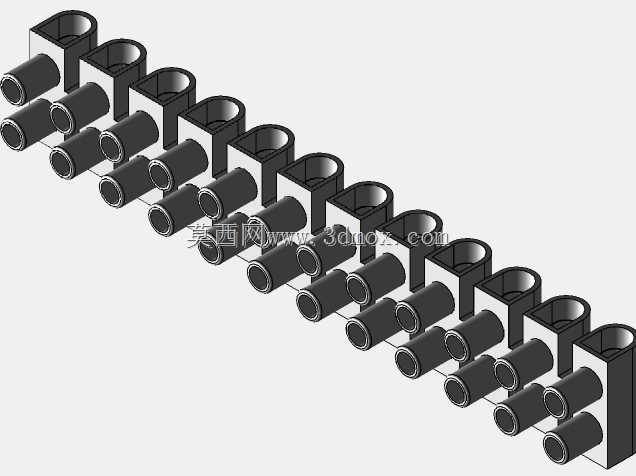

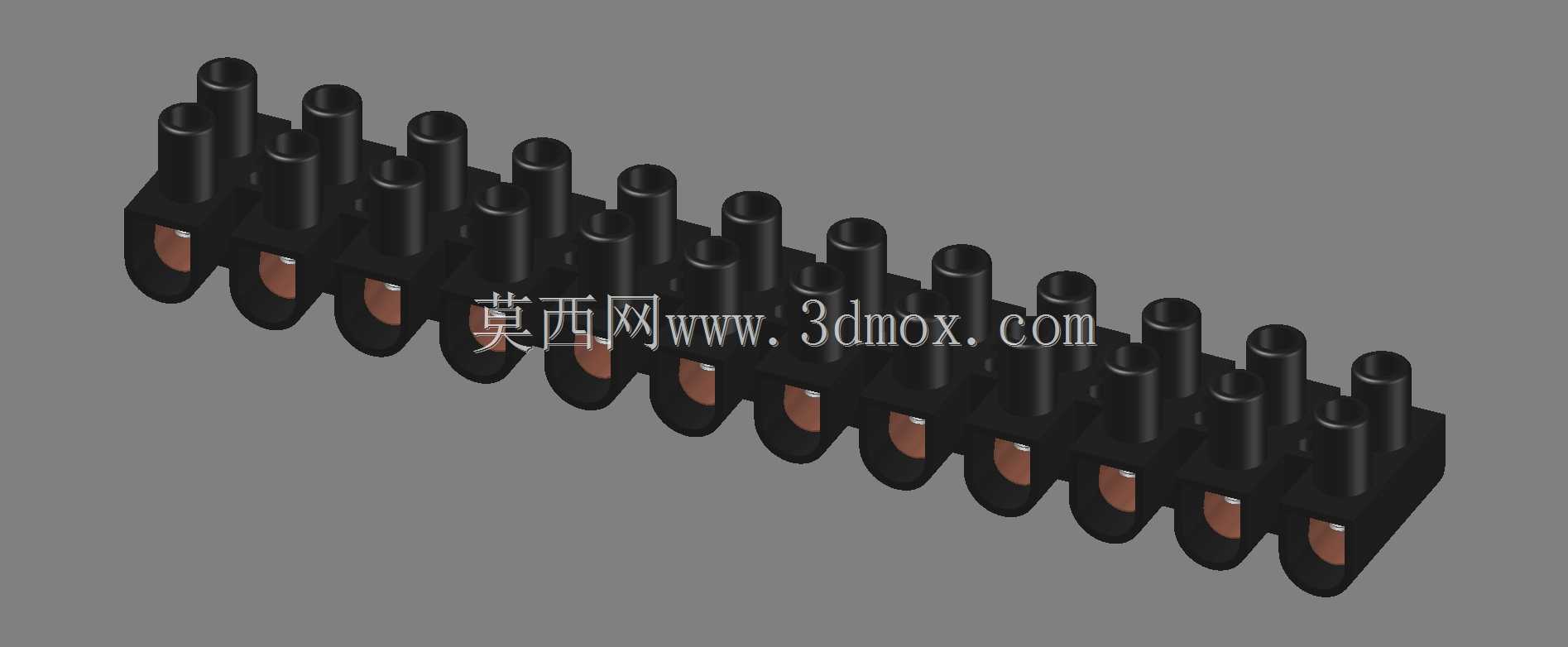

这款多工位PVC接线端子排，是低压电气布线场景中常用的分线连接部件，主要应用在工业控制柜内部走线、低压配电回路分线、小型机电设备内部接线、民用配电箱支路转接等场景，能够实现多组导线的可靠固定与导电连通，避免导线直接铰接带来的接触不良、绝缘失效、松脱打火等隐患。该端子排整体采用一体化PVC绝缘基座作为承载结构，基座上均匀排布多组独立接线位，每个接线位内置铜质导电嵌件，搭配顶部螺纹锁紧结构，使用时将剥除绝缘层的导线端头插入接线位的导电腔，拧紧顶部锁紧螺丝即可将导线牢牢压接在导电嵌件上，实现相邻接线位的电气连通，单组接线位可适配380V电压等级下30A额定电流的载流需求，多组并排的结构可以一次性完成多路同电位导线的并接，大幅提升布线施工的效率。设计过程中充分考虑了实际安装的适配性，基座底部预留了标准安装卡槽，可以直接卡装在通用DIN导轨上，也可以通过基座两端的固定孔使用螺丝直接固定在安装板上，安装边界灵活适配不同的柜内布局；相邻接线位之间设置了凸起的绝缘隔筋，避免不同电位导线误触造成短路，PVC基座材料具备良好的阻燃性与绝缘性能，能够在-20℃到80℃的常规工作环境下保持结构稳定，不会出现绝缘老化开裂的问题。外形上整体为长条形规整结构，每个接线位的上部预留了导线插入导向口，即便是多股软线也可以顺利插入导电腔，不需要额外烫锡处理就能实现可靠压接，锁紧螺丝采用标准十字槽设计，使用常规螺丝刀即可完成接线操作，不需要专用工具，适配现场施工的通用工具条件。导电嵌件采用高纯度铜材镀锡处理，既保证了优良的导电性能降低接触电阻，又能避免长期使用过程中铜材氧化造成的接触电阻升高，减少通电过程中的发热问题，延长端子排的使用寿命。整体结构没有多余的复杂部件，模块化的排布方式可以根据实际需要的接线位数灵活裁切，适配不同回路数量的布线需求，在低压电气安装场景中能够有效规范布线走向，方便后期线路检修与回路调整，是低压配电与电气控制布线中实用性极强的基础连接部件。
