钣金折弯成型工装结构件

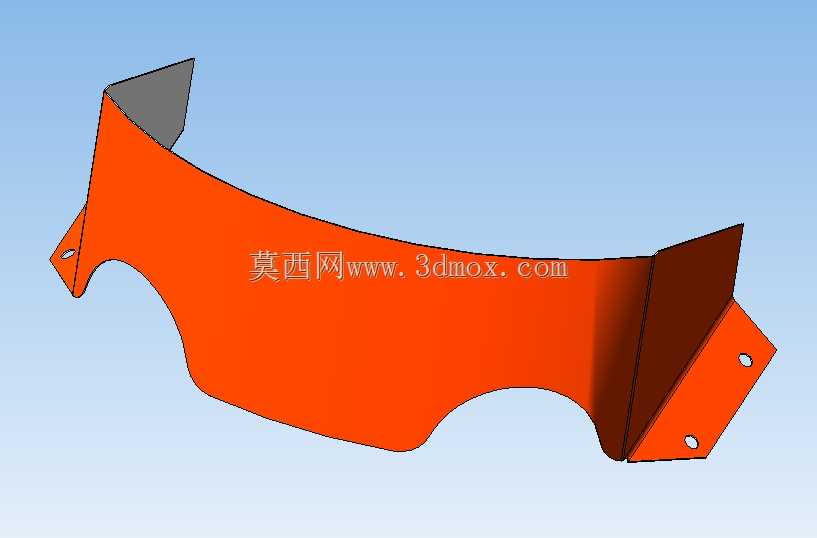

这款钣金折弯成型工装结构件，主要应用于金属板材冷弯成型的生产加工场景，适配中小型钣金加工车间的批量折弯工序，可配合普通压力机或折弯机完成特定弧度板材的精准成型作业，替代部分人工靠模的低效操作，大幅降低异形钣金件的成型误差。从实际用途来看，该结构件作为折弯工装的核心工作部件，直接与待加工金属板材接触，通过自身预设的曲面轮廓约束板材的变形路径，让板材在受压过程中沿着设计弧度完成弯折，同时两端的定位折边与安装孔位，能够在工装装配时快速完成定位锁附，避免作业过程中出现偏移窜动，保证每一件成型板材的轮廓一致性。在功能特性上，该结构件采用一体化钣金折弯焊接成型工艺，工作曲面经过打磨抛光处理，不会在板材表面产生压痕划伤，两端的安装支耳预留了标准螺栓孔位，可适配多数通用工装基座的安装尺寸，无需额外定制转接件即可完成装配，曲面过渡区域做了圆角强化处理，长期承受冲压载荷也不会出现应力开裂问题，整体结构轻量化的同时保证了足够的结构强度，日常维护仅需定期清理工作面杂物即可，无需复杂的保养流程。设计思路层面，这款结构件围绕特定规格的弧形钣金件成型需求开发，首先根据目标成型板材的厚度、回弹系数确定了工作面的弧度补偿值，抵消金属板材冷弯后的回弹变形，保证成型后工件的弧度精度；其次在结构布局上，将安装定位点设置在两端非工作区域，既不影响板材的取放操作，也能让锁紧力均匀分布在结构件两端，避免工作面受力不均产生变形；同时整体轮廓做了避空设计，板材上下料过程中不会与结构件产生剐蹭，有效提升上下料的操作效率。外形尺寸与安装边界方面，该结构件整体呈弧形长条状，工作面的有效成型长度适配常见的中小型钣金件加工宽度，两端安装支耳的孔位间距符合通用工装台的T型槽间距标准，安装后工作面的高度与常规折弯作业的操作高度匹配，操作人员无需调整作业姿势即可完成取放料操作，结构件的最大外轮廓尺寸经过优化，不会占用过多的工装台安装空间，周边预留的操作间隙足够完成常规的调整与维护操作，适配多数中小型钣金加工工位的安装空间要求。
