多腔式卡座注塑成型模具结构设计

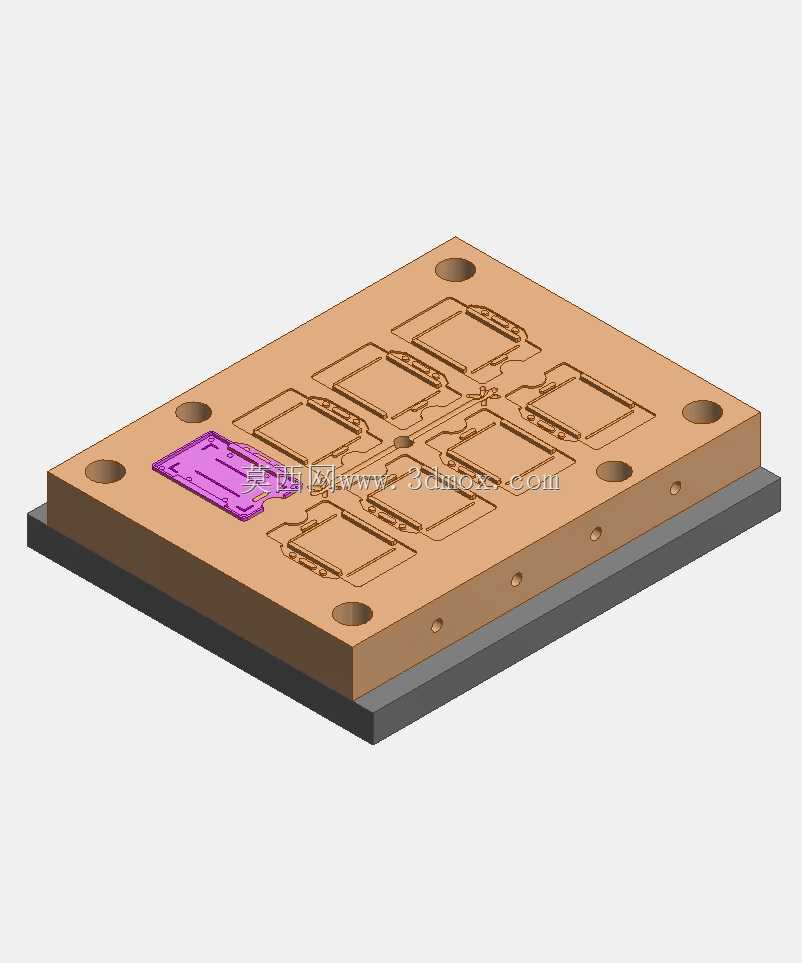

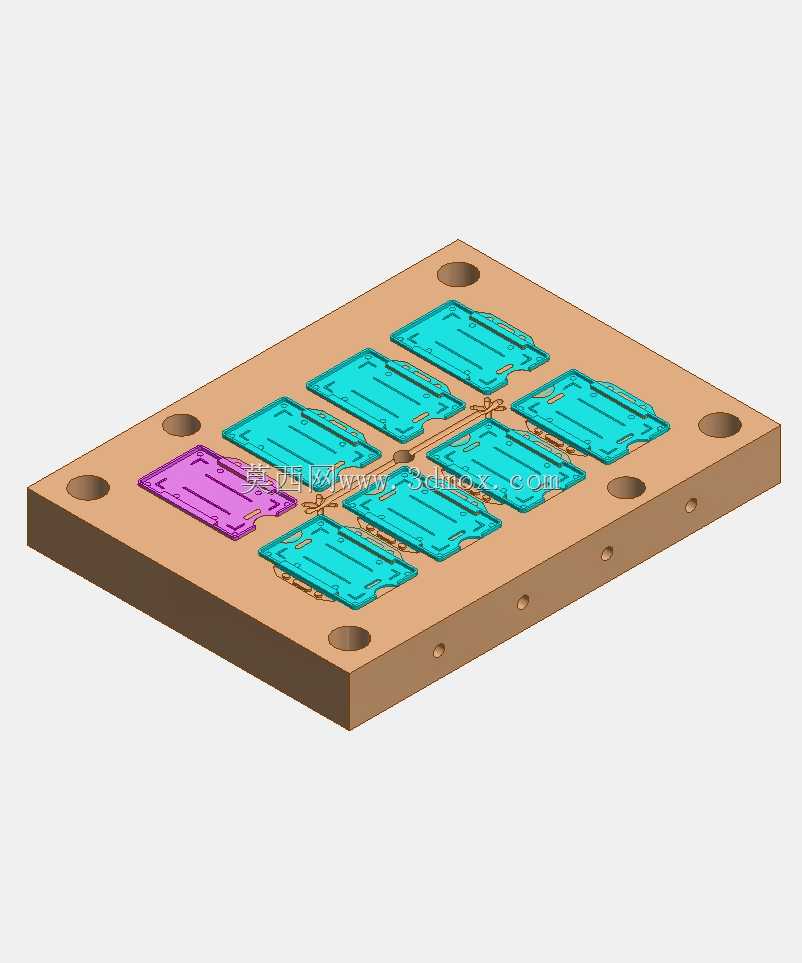

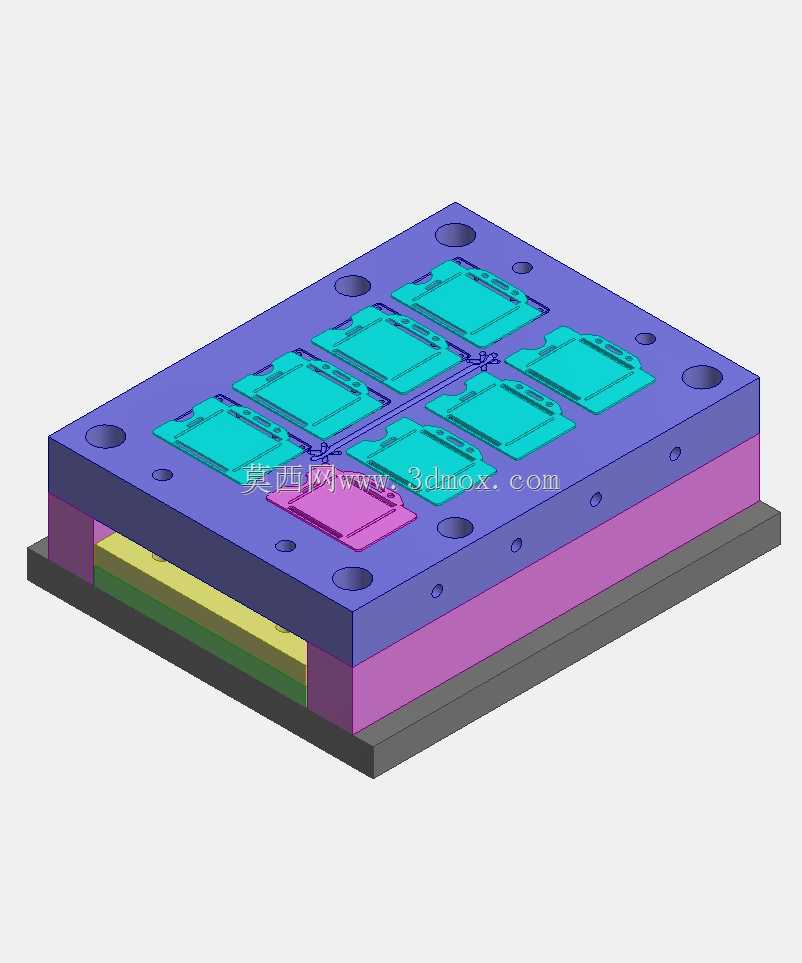

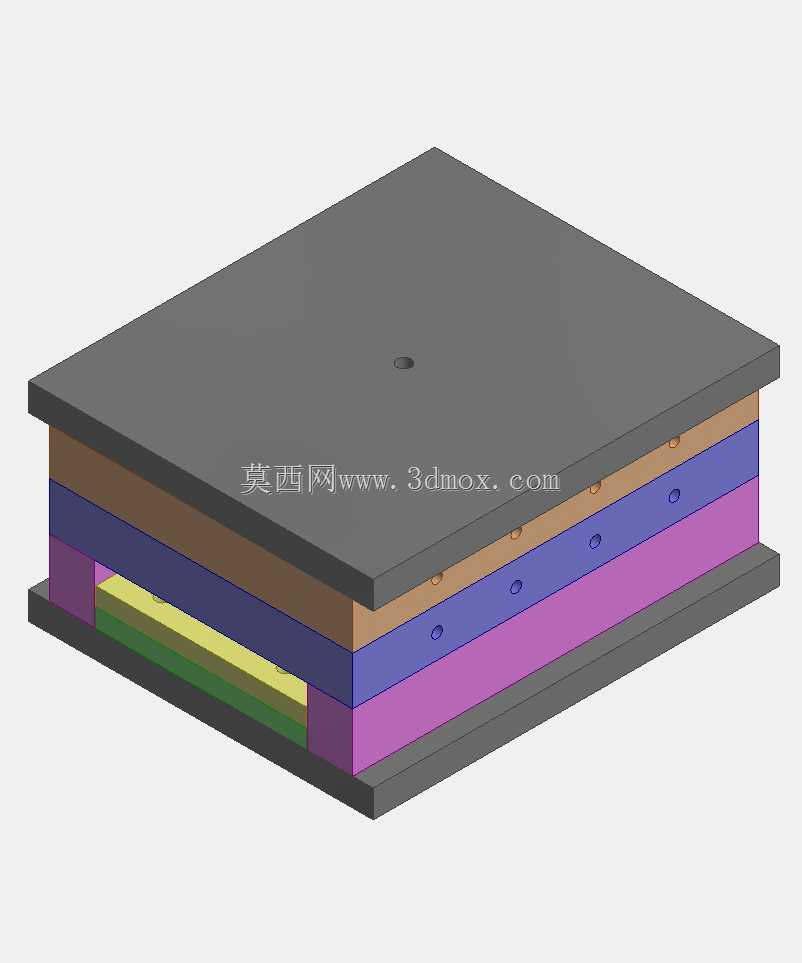

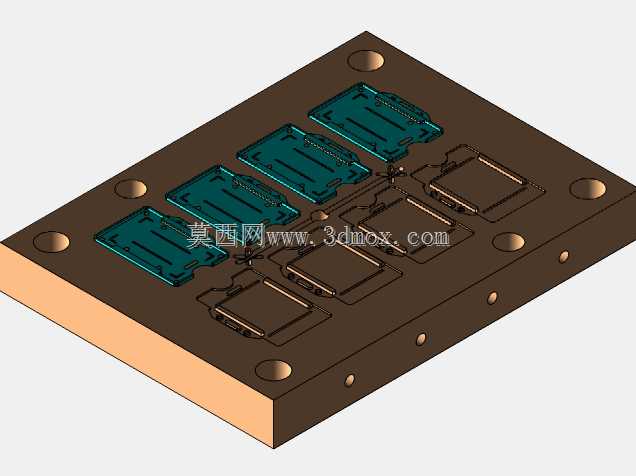

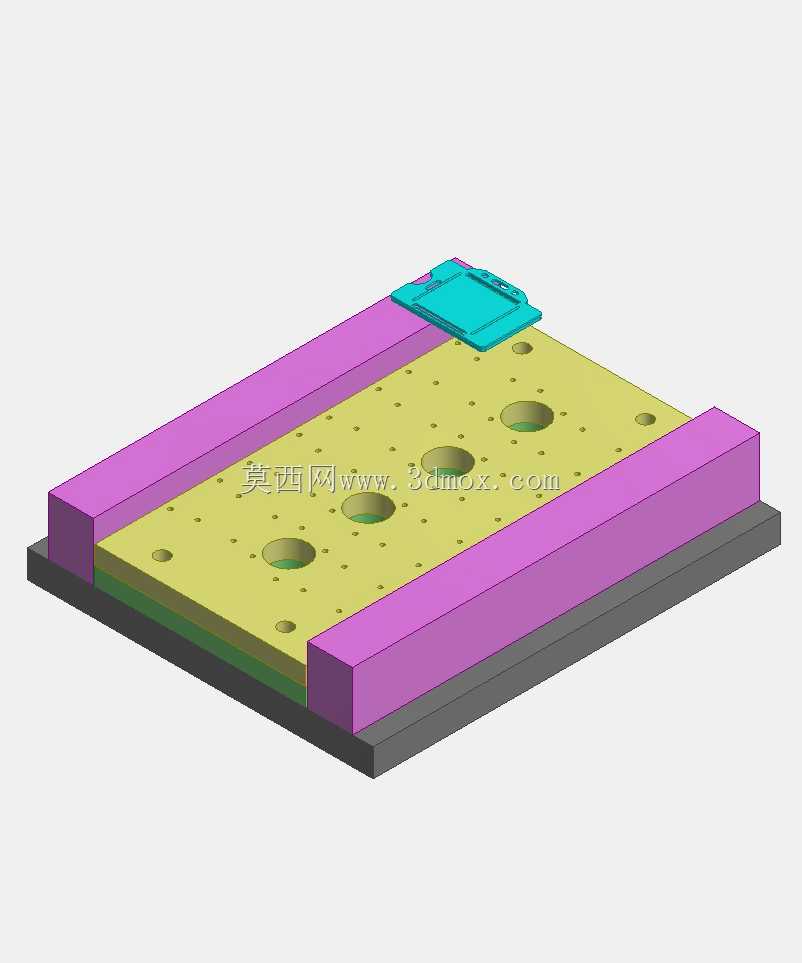

这套模具面向消费电子领域小型卡座零件的批量注塑生产场景，这类卡座广泛应用于智能终端、便携数码设备、车载电子模块中，承担内置存储卡、SIM卡的限位固定与触点导通支撑作用，零件本身壁厚较薄、成型精度要求高，需要保证卡接槽位的尺寸公差、平面度以及装配卡扣的一致性，避免出现插拔卡滞、接触不良的装配问题。模具采用一模八腔的排布结构，在标准模架基础上优化型腔布局，将八个成型型腔沿中心分流道对称分布，最大程度保证各腔注塑时的压力、温度均衡，减少不同型腔之间的成型尺寸差，提升批量生产的良品率。从结构分层来看，模具从上至下依次设置了定模固定板、定模板、动模板、动模垫板、顶出板组与动模固定板，各层板件通过定位销与紧固螺栓实现精准装配，模架四周均匀布置导柱导套结构，合模时提供精准导向，避免型腔错位导致的零件飞边、缺胶问题。浇注系统采用侧浇口进料形式，分流道做梯形截面设计，在保证熔料填充速度的同时减少流道凝料残留，浇口位置设置在卡座零件的非装配侧边，成型后浇口残留易清理，不会影响零件的装配外观面。冷却系统沿型腔、型芯周边均匀排布循环水路，通过恒定温度的冷却水循环带走注塑过程中的热量，缩短零件冷却定型时间，同时避免冷却不均导致的零件翘曲变形。顶出结构采用均匀分布的顶杆布局，顶杆位置避开零件的功能面与薄壁区域，开模后平稳将成型后的卡座零件从动模型芯上顶出，防止顶出过程中零件出现变形、顶白缺陷。模具的安装边界适配常规卧式注塑机的装模尺寸，模架整体长宽高比例协调，吊装、装夹定位结构齐全，可直接匹配对应吨位的注塑设备完成上机安装，无需额外做结构改装。整套设计兼顾了生产效率与成型精度，多腔结构大幅提升单模次产出量，对称式的流道与冷却布局保证了零件成型质量的稳定性，能够满足这类小型电子结构件的大批量连续生产需求，同时模具的易损部位做了镶件式设计，后期维护更换时无需更换整套模仁，降低生产运维成本。
