汽车进气系统空气过滤器结构设计

该空气过滤器主要应用于乘用车辆及轻型商用车辆的进气系统中，安装在发动机进气歧管前端的机舱预留空间内，核心作用是对进入发动机燃烧室的外界空气进行多级净化，滤除空气中悬浮的粉尘、砂砾、花粉以及各类悬浮颗粒物，避免硬质杂质进入气缸造成活塞、缸壁等运动副的异常磨损，同时稳定进气气流的流速与流向，为发动机空燃比的精准控制提供稳定的进气条件，是保障发动机动力输出稳定性、延长整机使用寿命的核心功能部件。

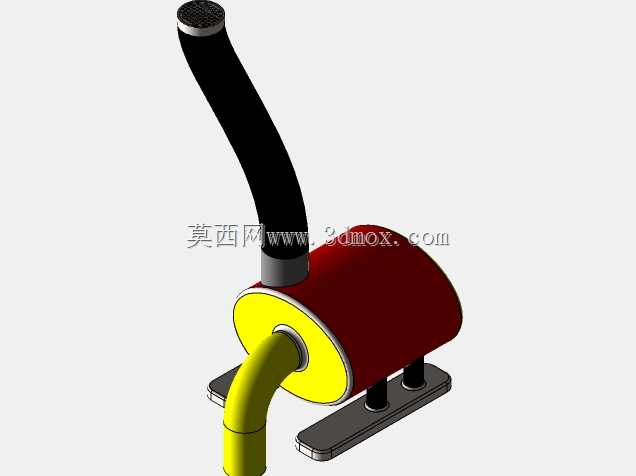

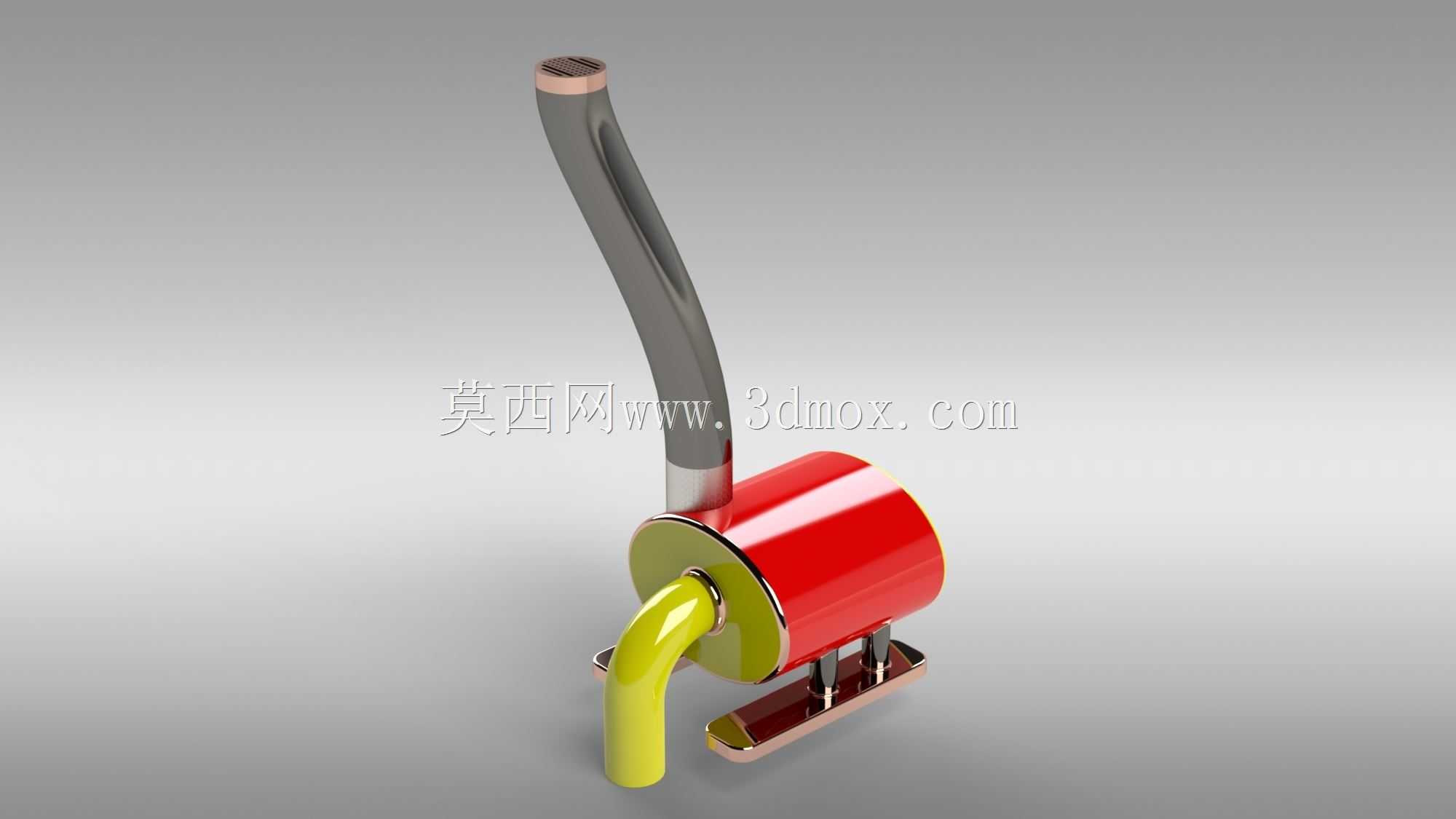

产品整体采用卧式圆柱罐体搭配异形管路的结构布局，核心过滤罐体采用一体化冲压成型的金属外壳，表面做红色防腐喷塑处理，罐体端盖采用旋压密封结构，内置褶皱式复合过滤滤芯，在有限的罐体容积内最大化拓展过滤接触面积，在保证过滤精度的同时尽可能降低进气阻力，减少发动机泵气损失。罐体一侧设置大曲率弯型进气导管，导管采用耐老化橡胶复合材质，上端为带防护格栅的进气入口，可初步阻挡大体积杂物与雨水进入，管路的弯曲弧度经过流体仿真优化，避免气流在管路内部形成紊流与涡流，降低进气噪音与压力损失。罐体下方设置黄色硬质塑料出气管路，直接对接发动机节气门端，管路接口处设计有环形密封卡槽，可搭配标准卡箍实现快速密封连接，杜绝未经过滤的空气从接口处渗漏进入气路。罐体底部设置金属冲压成型的安装支架，支架上预留两个标准螺栓安装孔，可直接固定在机舱内的预设安装点位上，安装孔位的间距经过通用化设计，可适配多款同排量车型的机舱安装边界，安装时无需额外改动周边管路与线束布局。

设计过程中优先考虑了整车机舱的紧凑布局需求，整体结构的外轮廓尺寸严格控制在常规家用车机舱的预留安装空间范围内，罐体直径、管路延伸长度以及安装支架的高度都经过多轮适配校验，既保证了足够的滤芯容量以延长维护更换周期，又不会与周边的冷却管路、线束、油液壶等部件产生干涉。同时兼顾了日常维护的便捷性，罐体端盖采用快拆式卡扣结构，更换滤芯时无需拆卸整个过滤器总成，仅需打开端盖即可完成滤芯的更换操作，大幅降低后期维护的操作难度与工时成本。管路的走向设计充分考虑了车辆行驶过程中的振动工况，橡胶进气导管预留了足够的形变余量，可吸收车辆运行过程中产生的振动位移，避免管路连接处因长期振动出现松脱、开裂等失效问题，整体结构在满足过滤功能的前提下，兼顾了安装适配性、使用耐久性与维护便捷性的多重需求。
