带齿轮传动的螺旋形伤口处理执行机构

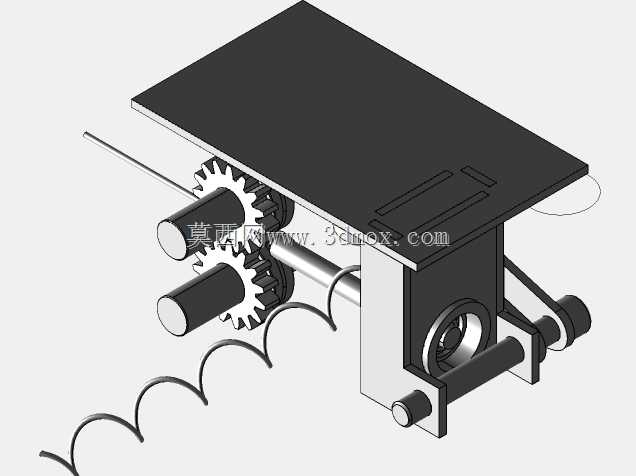

该机械结构主要面向医疗创面处理、小型物料螺旋输送、柔性线材规整排布等应用场景，核心作用是通过齿轮啮合传动将旋转动力转化为螺旋构件的往复或回转动作，实现对目标对象的精准施力与轨迹控制，在小型自动化护理设备、桌面级物料分拣装置、线材加工工位中都能适配使用。整套结构采用上下分层的布局设计，上层为平整安装板，可直接固定在设备机架的对应安装位上，板体预留了定位槽位，能够快速对齐安装基准，减少现场调试的对位工作量；中层为核心传动腔，内置两个相互啮合的直齿圆柱齿轮，齿轮分别与两根平行布置的传动轴过盈配合，其中一根轴外接动力输入源，另一根轴末端连接螺旋形执行构件，动力输入后通过齿轮的等比啮合传递扭矩，保证螺旋构件运转的同步性与稳定性，齿轮啮合侧预留了合理的侧隙，既避免运转卡滞，也能补偿加工与装配带来的微小误差。螺旋形执行构件采用连续圆弧弯曲的成型结构，曲率经过反复校核，在运转过程中不会与周边的机架、传动轴发生运动干涉，构件的伸出长度可根据实际使用需求调整，适配不同作业半径的工况要求；结构侧面设置了带座轴承作为传动轴的支撑部件，能够承受径向与轴向的复合载荷，延长传动部件的使用寿命，尾部设置的张紧调节结构可对传动间隙进行微调，保证长期运转下的传动精度。整套结构的安装边界紧凑，横向宽度控制在小型桌面设备的适配范围内，纵向高度可通过更换不同长度的支撑立柱进行调整，安装板上的固定孔位采用通用孔距设计，能够适配多数标准型材机架的安装要求，无需额外加工转接件即可完成装配。设计过程中优先考虑了部件的通用性，齿轮、轴承、传动轴均采用标准件规格，后期维护更换成本较低，整体结构没有复杂的异形曲面构件，常规的机加工与3D打印工艺都能完成零部件制作，适配小批量试制与批量投产的不同需求，螺旋构件的运动轨迹经过运动仿真验证，全程无死点，运转过程中受力均匀，不会出现局部应力集中的问题，能够长时间连续稳定运行。
