螺旋仿形走刀联动机械执行模组

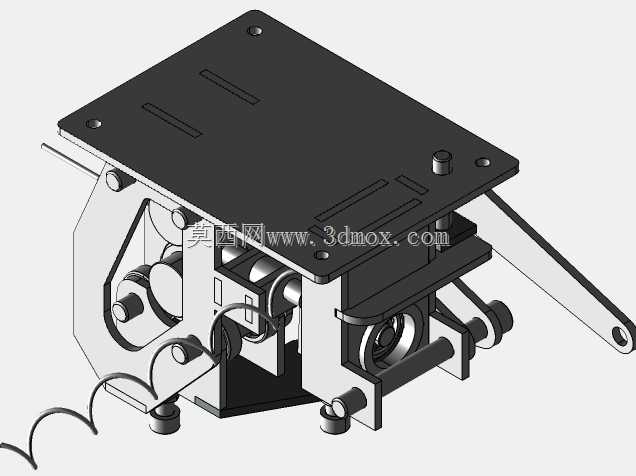

　　这套螺旋仿形走刀联动执行模组，是面向小型曲面仿形加工、线材螺旋绕制、窄幅工位柔性进给场景开发的机械执行单元，整体采用侧装立板加顶部承载平板的框架式布局，所有传动、铰接、导向部件都集中在两块平行安装立板之间，顶部平板预留了四个沉头固定孔，既可以直接作为工装台面搭载待加工工件，也能反向倒扣固定在设备主机的安装基准面上，适配不同产线的排布需求。

　　从实际工位适配来看，这类模组常出现在小型线材卷绕工位、异形件仿形打磨工位、通讯连接器插针折弯工位里，替代传统需要多轴数控系统才能实现的螺旋轨迹输出：模组侧边伸出的长摆臂是轨迹输出端，摆臂末端预留铰接孔，可以装夹走线嘴、打磨头、压料爪这类末端执行件；前端探出的螺旋状弹性构件是轨迹随动部件，靠自身螺旋曲面和内部凸轮滚子贴合，把主轴的旋转运动转化为摆臂的周期性往复摆动，不需要额外加装伺服轴插补，就能输出固定螺距的螺旋进给轨迹，在大批量单一品类零件加工场景下，比多轴数控方案成本更低、调试门槛更小，也不会出现数控系统丢步导致轨迹错乱的问题。

　　结构设计上，两块平行立板承担了全部旋转轴的径向支撑，所有转轴都采用轴肩定位加衬套减磨的布置，轴端用卡簧限位，避免长期往复摆动出现轴向窜动；立板之间分层布置了凸轮轴、摆杆转轴、复位扭簧、行程限位块几个核心部件，凸轮和随动滚子的型面经过轨迹拟合，转动过程中滚子始终贴合凸轮轮廓，配合外置的螺旋仿形钢丝约束，摆臂的摆动角度、进给速度、回程间隙都被限制在预设范围内，不会出现过冲撞机的情况。顶部的黑色承载平板做了加厚处理，板面加工有两条长条形减重槽，在保证台面刚性的前提下降低整体自重，平板和下方立板通过四个内六角支柱锁紧，支柱的高度留出了传动件的运动空间，即使摆臂摆动到最大行程，也不会和台面底部发生运动干涉。

　　安装边界方面，模组整体的外接轮廓以顶部平板为最大外边界，平板的长宽尺寸覆盖了下方所有传动部件，侧边伸出的摆臂在零位时向外延伸的长度、摆臂向下摆动的最低高度都在建模阶段做了全包络干涉检查，现场安装时只需要在主机安装面按照平板四个沉孔的位置加工对应螺纹孔，就能完成整机固定，不需要额外设计转接支架；模组底部的几个调节支脚可以微调整机水平度，补偿安装面的平面度误差，保证凸轮和滚子的啮合间隙均匀。

　　走线与维护的细节也做了对应考量，所有转动副的衬套都预留了注油通道，日常保养时不需要拆解整个模组，就能从立板外侧的注油孔加注润滑脂；铰接位置的扭簧采用可拆卸挂装结构，当需要更换不同螺距的螺旋轨迹时，只需要更换对应型面的凸轮盘和匹配刚度的复位扭簧，再调整侧边螺旋仿形构件的曲率，就能快速切换生产规格，不用重新加工整套模组。模组的运动逻辑完全靠机械结构约束实现，对使用环境的适应性更强，在车间多粉尘、有少量切削液飞溅的工况下，只要给转轴部位加装简易防尘密封圈，就能长期稳定运行，不会像电子检测元件那样出现信号误判的问题，非常适合标准化小型专机的批量配套使用。
