适配NEMA34步进电机的1比2减速传动装置

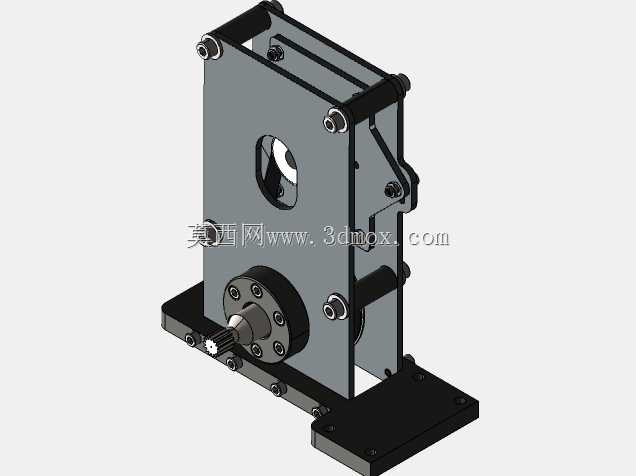

　　这套减速传动结构在非标自动化产线改造、小型数控进给机构、桌面级加工设备动力端改造场景里使用频率很高，核心匹配NEMA34规格步进电机的安装接口，减速比设定为1:2，既不需要大扭矩放大的多级减速冗余，又能精准匹配步进电机高速运转时的扭矩输出特性，解决步进电机在中低转速区间扭矩不足、高速丢步的常见问题。从实际装机的边界条件来看，整套装置采用立式板架叠加底部安装底座的布局，两侧平行布置的硬质安装立板通过多根等高支撑柱完成间距锁固，所有连接位置都采用内六角圆柱头螺钉锁紧，板件之间的平行度在装配时可以通过支撑柱的加工公差直接保证，不需要额外做配刮调整，对小批量自制设备的装配友好度很高。底部的安装底板预留了四个沉头固定孔，孔位间距按照常规小型设备台板的安装基准设计，既可以直接锁固在铝型材框架的台面上，也可以适配钢制焊接机架的安装面，立板侧面预留的电机对接法兰孔完全对应NEMA34电机的标准安装孔距，电机输出轴伸入减速腔后直接和输入端传动件对接，不需要额外加装联轴器转接，轴向同轴度靠法兰止口直接定位，能大幅降低装配时的对中调试工作量。

　　从功能实现逻辑上看，1:2的减速比属于小减速比增速扭矩方案，输入端承接步进电机的高转速低扭矩输出，经过一级传动之后输出端转速减半、输出扭矩近似翻倍，同时传动副的反向间隙可以通过板架上的可调张紧结构进行补偿，在点位运动、短距离往复进给的工况下，能明显降低电机启动瞬间的冲击，避免步进电机因负载惯量匹配不当出现的失步问题。很多工程师在做小型分拣机构、线材送进装置、小型翻转工位的动力选型时，经常遇到标准减速器体积过大、安装接口和手头现有NEMA34电机不匹配的问题，这套结构的板架式设计刚好把整体厚度控制在很小的区间，立板之间的空腔用来容纳全部传动零件，没有传统封闭式减速箱的厚重壳体，整体自重更轻，在对安装空间重量有要求的移动工位、悬臂末端动力布局里优势明显。

　　设计思路上没有采用复杂的多级齿轮啮合方案，而是优先保证传动链路最短、零件数量最少，所有外露的连接紧固件都选用标准件，立板和底板可以直接通过激光切割下料后简单铣削端面就能完成加工，不需要开模铸造箱体，单件小批量制作的成本很低。输出端从立板前侧伸出，配套的输出法兰盘和锁紧轴套可以直接对接同步轮、曲柄、传动连杆这类执行件，轴端的定位台阶做了标准轴径设计，常规的紧定螺钉型传动件都可以直接装夹。安装边界方面，整套装置的最大外轮廓由底部底板的长宽、两侧立板的高度共同决定，底板向外延伸的安装边超出立板轮廓，固定时扳手操作空间充足，不会出现螺钉锁付时和立板干涉的情况；立板外侧预留的多个辅助安装孔位，既可以用来加装行程限位开关、传感器支架，也可以根据使用需求在侧面叠加安装制动组件、角度检测编码器，扩展适配不同工位的功能需求。

　　实际调试过程中，板架两侧的支撑柱同时承担张紧调节的基准作用，松开支撑柱的锁付螺钉就可以小幅调整两块立板的相对间距，进而改变传动副的啮合预紧力，调整完成后重新锁紧即可，不需要额外设计复杂的张紧调节滑槽。整套结构没有易损耗的非标定制件，日常维护时只需要拆开外侧立板就能直接接触到全部传动零件，检查磨损、补充润滑的操作空间非常充裕，在3C产品小型装配工装、包装线的小行程推料机构、教学演示用传动实训台这类场景里，既能满足动力传递的刚性要求，又能留出足够的改造空间，工程师可以在这个基础结构上直接修改孔位、调整轴伸长度，快速衍生出适配不同安装空间的变体结构，不用从零开始搭建减速传动的三维布局，能大幅缩短前期方案设计的周期。
