套圈辗环机主机框架与执行机构

项目分类:机床 发布时间:2022-05-13 ID:635371
  • 套圈辗环机主机框架与执行机构
  • 套圈辗环机主机框架与执行机构

  环形锻件在轴承、风电法兰、工程机械回转支承和管道法兰生产中属于典型坯料,若采用自由锻反复扩孔,不仅占用操作机时间,成形节拍也难以稳定。水平辗环设备的价值,就是把加热后的环形坯料放在径向辗压工位上,通过连续小压下量使壁厚减薄、孔径扩大,同时获得较规整的圆度和端面轮廓。现场布置时,主机通常沿辗压轴线方向预留检修抽辊空间,侧面需要留出坯料吊运、氧化皮清理和辊轮更换通道;设备底部与基础之间要承受较大的周期性径向力,地脚区域不能按普通输送设备的轻型基础处理。

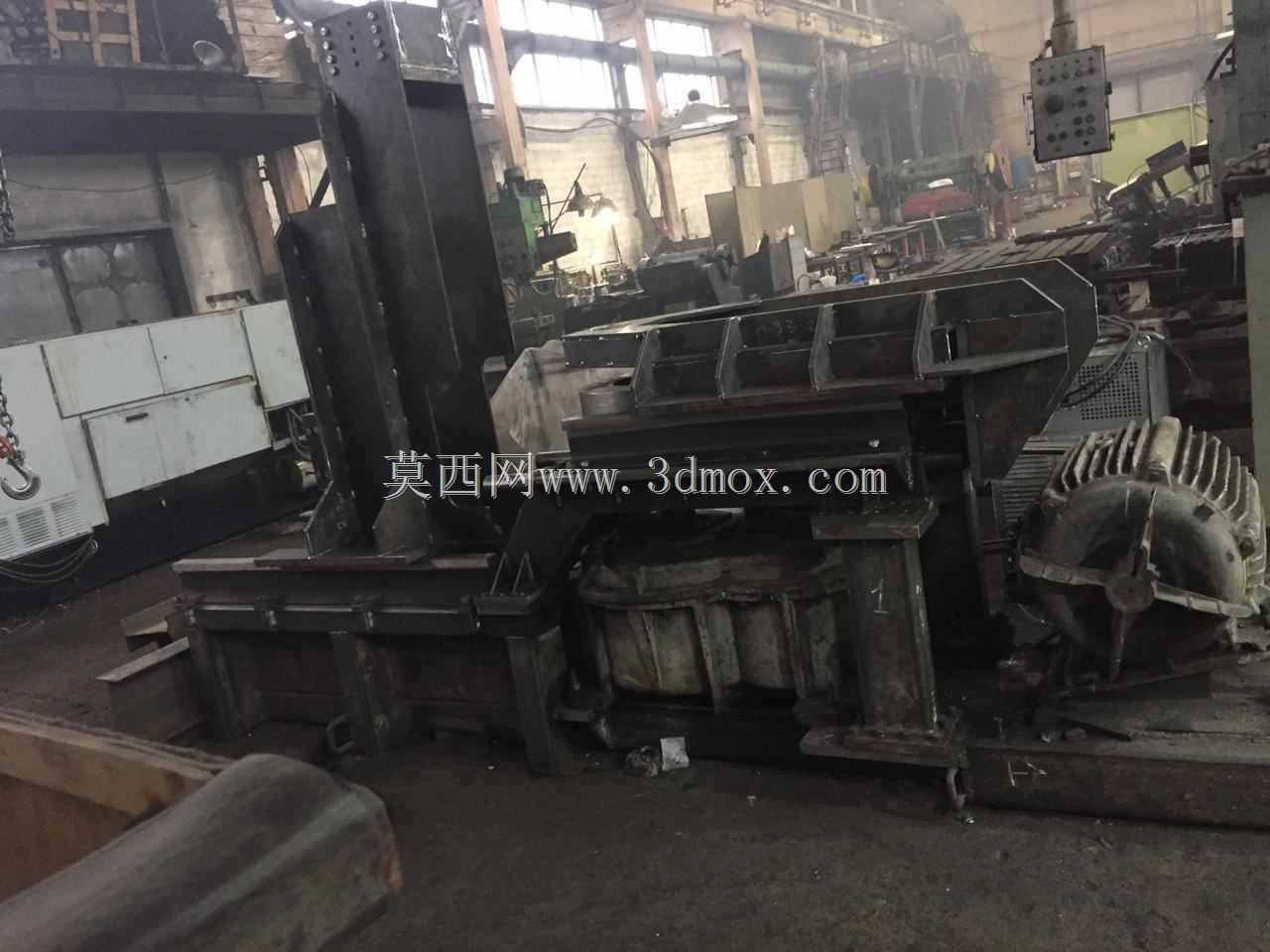

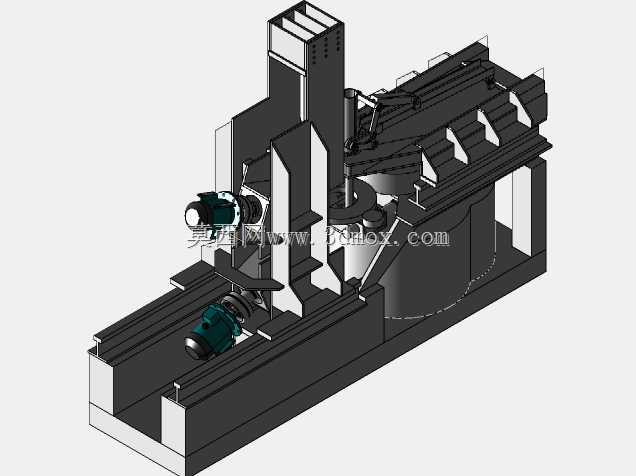

  这套三维结构重点呈现了主机床身、立式机架、主辗压辊、导向机构、传动单元和外围防护支撑的空间关系。床身采用长箱形布局,两侧高肋板把主要受力路径封闭起来,主传动组件沿下部轴线安装,动力端与辗压端之间保留联轴器、轴承座和维护拆装位置。立式塔架位于床身后部,承担压下和导向载荷,塔架内部的加强隔板按弯矩传递方向布置,避免单纯堆厚墙板造成重量浪费。对结构设计人员来说,这类模型最有用的地方不是单个零件外形,而是可以直接检查辊系开合、工件上下料、传动包络和检修工具进入时是否发生干涉。

  从实际工艺看,水平辗环并不是简单把环坯挤大。主辊提供旋转牵引,芯辊或压下机构控制径向进给,两侧导向/抱辊约束环件在扩径过程中的摆动,端面定位结构则限制轴向窜动。环坯温度、进给速度和辊径匹配不当,会出现椭圆、锥面、局部折叠或端部毛刺,因此设备框架刚度必须与工艺力相匹配。模型中下部驱动部件靠近床身内侧布置,有利于缩短扭矩传递链;上部和侧部的梁板形成多层支撑,使辗压反力尽量沿闭合框架回流,而不是让悬臂结构单独承受交变载荷。

  安装边界方面,主机长度方向要同时考虑主传动电机、减速器伸出段和前端辊轮维护区;宽度方向的突出部件主要是侧向导向架、液压或检测元件支架以及人员操作位;高度方向则由立式机架、上部压下组件和吊装检修空间决定。若把该设备放进锻造车间,还需在模型周边继续补充中频炉、装取料机械手、环件输送小车和热处理工位的相对位置。单看主机时,床身底面可作为基础标高基准,辊系中心线决定工件中心高,前端操作面应与叉车或吊具取件方向一致。

  设计思路上,这类装备优先保证受力闭合、换辊便利和氧化皮防护。床身内侧靠近热坯区域应预留防护板安装面,电缆和润滑管路不宜贴着高温工件运动包络布置;轴承座位置需要考虑测温、润滑和快速拆卸,导向辊支架则要兼顾调节行程与刚性锁紧。三维建模时可把机架、辊轴、传动端和防护件分层管理,先校核主要装配轴线,再细化盖板、梯台和管夹。对于选型人员,该结构可用于评估水平辗环生产线的主机占位、基础受力区、辊系维护方向以及与上下料自动化设备的衔接方式。
