带双孔弧形面异形连接基座结构

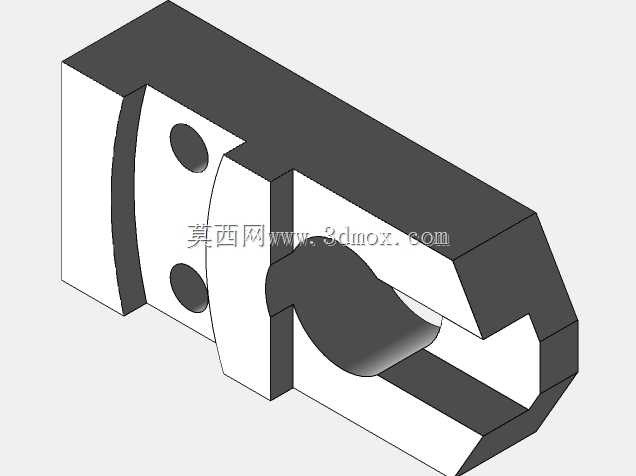

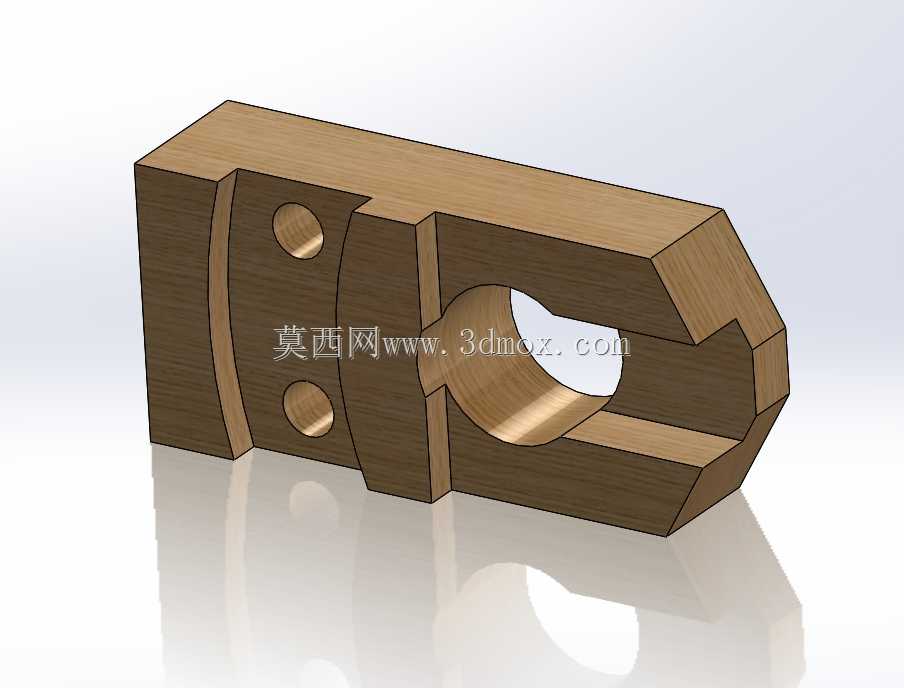

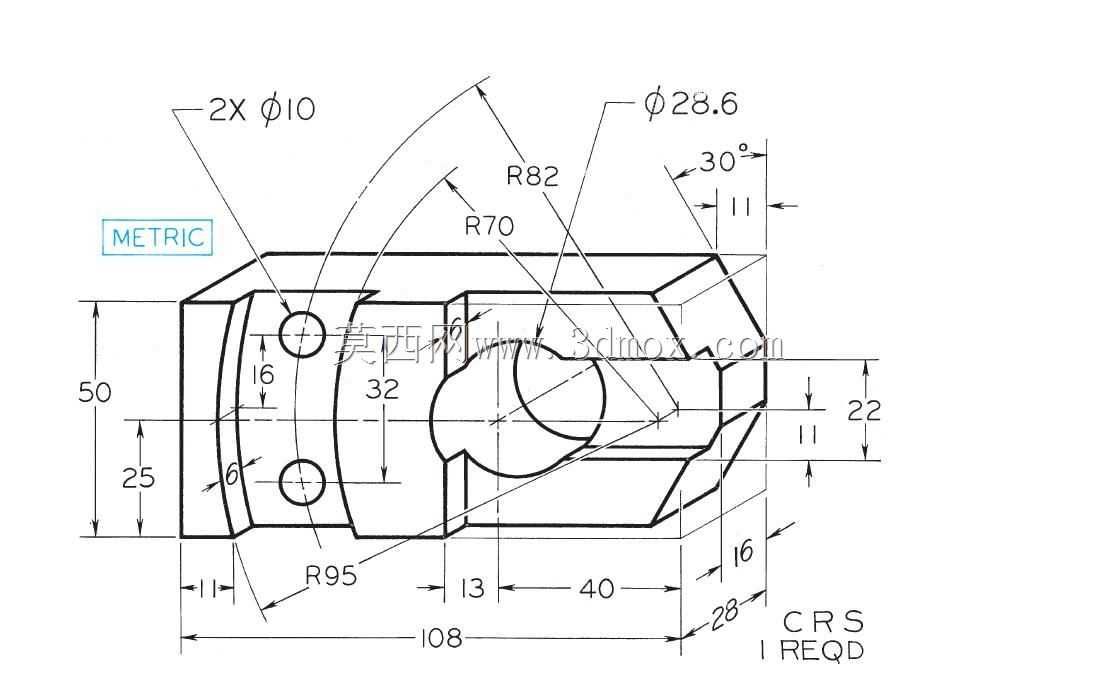

该异形连接基座属于通用机械传动与管路连接系统中的核心适配构件，主要应用在中小载荷的气动回路、液压辅助管路以及轻型设备的机架拼接场景中，可实现不同走向管路的转角过渡连接，同时兼顾相邻构件的定位锁紧功能，在自动化生产线的气路排布、小型工程机械的油路转接、民用供水供气的异形管路对接场景中都能发挥适配作用。从功能特性来看，该构件主体采用等截面块体基础结构，左侧端面设置两个同轴通孔作为锁紧定位点位，可配合标准螺栓完成与相邻法兰面、安装板的刚性固定，避免连接后出现径向窜动；中部的弧形内凹面与外凸圆弧面相互配合，既能够避让相邻运动构件的运行轨迹，也可作为管路弯折处的支撑承托面，降低管路转角处的应力集中风险；右侧的斜切端面带有预设角度的定位边，可与带对应斜面的对接构件实现无间隙贴合，保证连接后的同轴度误差控制在较小范围内。设计过程中优先考虑了安装边界的适配性，整体总长控制在108毫米，主体最大宽度50毫米，上下方向的安装定位尺寸分别为25毫米，可适配多数常规规格的安装板开孔间距；两个直径10毫米的定位孔中心距为32毫米，孔边距左侧端面16毫米，符合通用紧固件的安装操作空间要求；外侧圆弧分别采用R70、R82、R95三种半径平滑过渡，既减少了加工过程中的应力残留，也避免了安装时锐角对操作人员或配套管路造成划伤；右侧直径28.6毫米的弧形面与30度斜角边配合，可直接适配对应外径的管路插接，无需额外加装转接衬套。构件的厚度方向尺寸统一为28毫米，侧边的11毫米、13毫米、40毫米分段尺寸分别对应锁紧段、避让段、对接段的功能分区，各段之间采用直角或圆弧平滑衔接，既满足了铣削加工的工艺可行性，也保证了整体结构的刚度，在承受常规管路内压与外部振动载荷时不会出现明显形变，可长期稳定维持连接精度。
