铰接式轴座连接构件工程设计方案

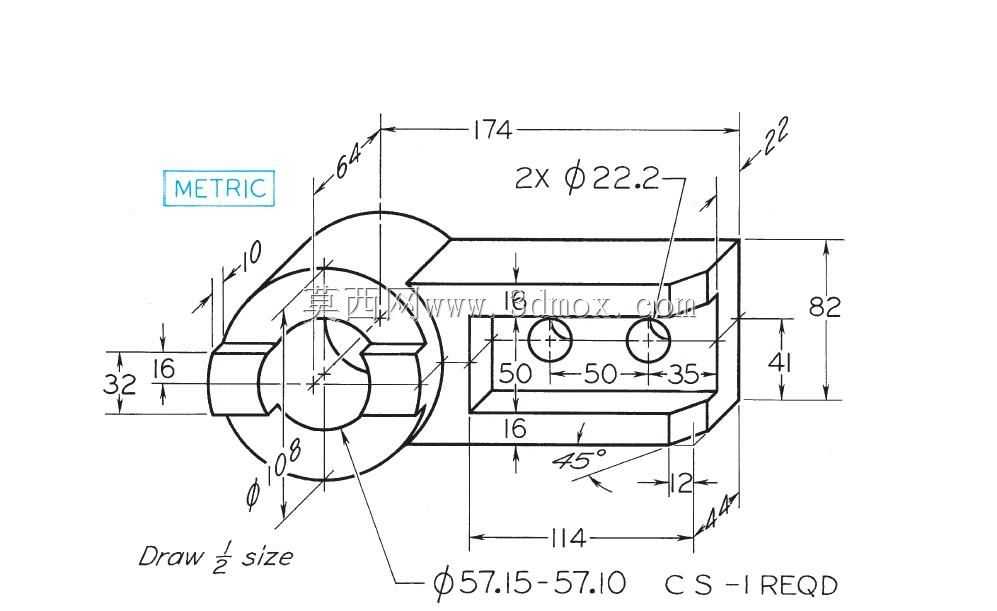

该铰接式轴座连接构件主要应用于工业传动系统、工装夹具以及轻型自动化输送设备的铰接传动部位，作为实现两部件间相对转动同时传递径向载荷的核心连接零件，可在往复摆动、小角度转动的工况下稳定承载，适配各类需要实现铰接联动的机械结构场景，在轻工生产线、小型工程机械、非标自动化设备的连杆传动单元中都能见到这类结构的应用。从功能特性来看，该构件左侧设置有适配直径57.15-57.10区间轴径的铰接孔，孔侧预留有10mm宽度的锁紧定位槽，可通过抱紧结构实现与穿装转轴的无间隙配合，避免传动过程中出现晃动旷量；右侧为平直安装基面，设置有两个直径22.2的通孔，可通过标准紧固件与相邻安装板实现刚性固定，基面上的两个小孔可用于安装定位销，进一步提升装配后的位置精度，避免受载后出现连接错位。设计过程中充分考虑了实际装配的边界需求，整体外形长度控制在174mm，总高度82mm，安装基面距离底部的高度为41mm，左侧铰接部位的外轮廓做了圆弧过渡处理，既减少了转动过程中与周边部件的干涉风险，也优化了零件的应力分布，避免尖角位置出现应力集中导致的结构失效。底部设置的45度导向斜面与12mm的让位结构，能够在装配时为相邻部件提供足够的活动空间，即使在小角度摆动工况下也不会出现结构磕碰。两个安装孔的中心距设置为50mm，距离侧边的安装余量为35mm，适配多数标准型材的安装孔位规格，无需额外加工转接板即可直接完成装配。铰接孔的尺寸公差严格控制在0.05mm区间，能够保证与转轴的配合精度，既不会因为间隙过大导致传动精度下降，也不会因为过盈量过大造成装配困难。整体结构采用对称式布局设计，受力分布均匀，在承受径向载荷时能够将力均匀分散到安装基面的各个连接点位，长期运行下不易出现结构变形，适合在中等载荷、频繁往复摆动的工况下长期稳定工作。
