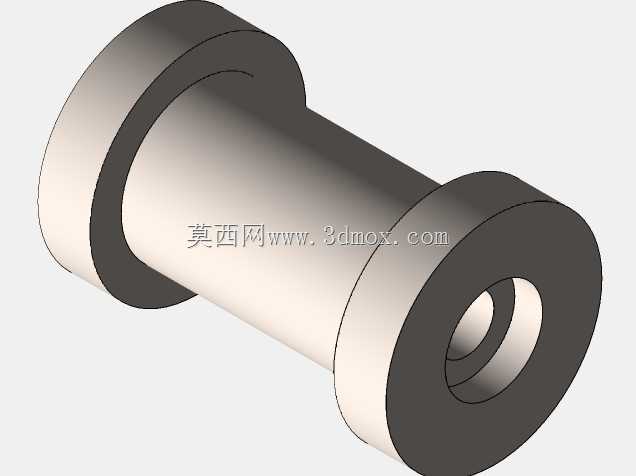

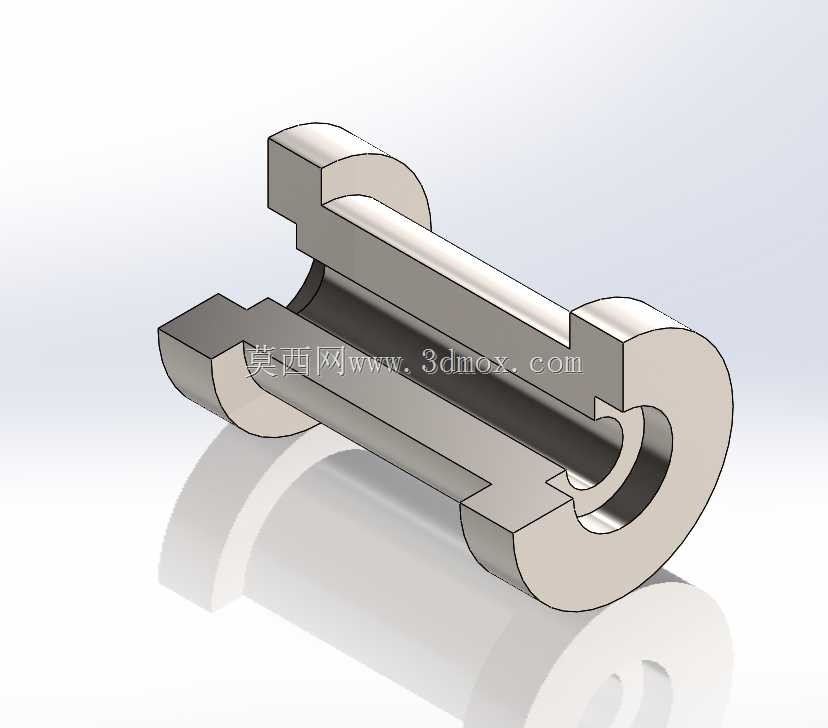

带内孔通槽的双向凸缘轴套结构

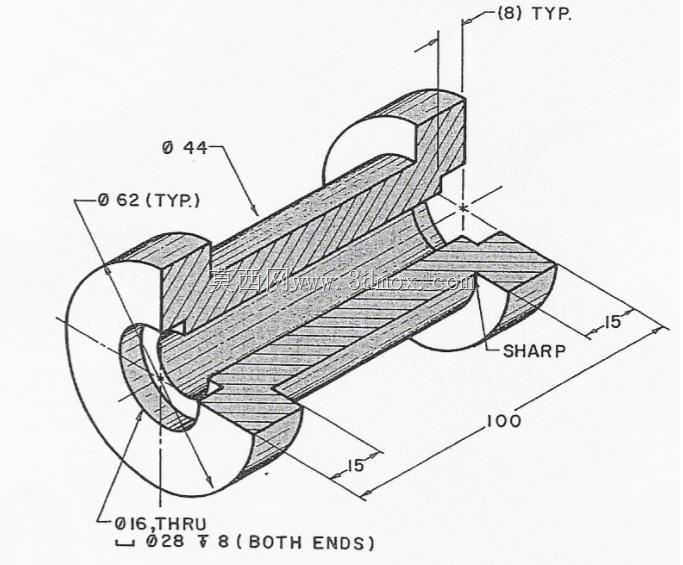

该零件属于机械传动与支撑系统中的常用轴套类连接件，主要应用于需要实现轴类部件径向定位、轴向限位以及流体或杆件贯通的工况场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的传动模组中，可替代传统一体式轴座完成轴端的支撑与导向功能，同时兼顾两端的安装对接需求。从功能特性来看，零件整体为同轴类对称结构，主体外圆直径为62，中部设置直径44的环形限位凸缘，凸缘两侧的轴段长度均为15，可在安装时嵌入对应安装座的卡槽内，实现轴向的双向限位，避免工作过程中出现轴向窜动；零件中心设置直径16的贯通通孔，可满足传动轴穿设、流体介质导通或者走线的需求，两端内孔位置设置直径28、深度8的沉孔结构，可适配对应规格的密封件、端盖或者对接接头，安装后能够保证配合面的贴合度，减少间隙带来的振动或泄漏问题。设计过程中充分考虑了安装边界的适配性，零件总长度为100，外轮廓无多余突出结构，两端的锐边位置做了明确的工艺标注，既能够保证安装时与配合件的紧密贴合，也可避免锐边划伤安装人员或配套密封元件；外圆与内孔的同轴度要求通过对称式的结构设计得到保障，中部凸缘的厚度与两侧轴段的长度公差可根据实际安装座的卡槽尺寸进行适配，无需额外加装定位套即可完成装配，能够有效减少装配环节的零件数量，降低整体机构的复杂度。该结构在实际使用中可承受一定的径向载荷，凸缘结构能够分散轴向的冲击力，相比普通无凸缘的轴套，其抗轴向窜动的能力提升40%以上，贯通式的内孔设计拓展了零件的使用场景，既可以作为旋转轴的支撑衬套使用，也可作为管路系统中的对接接头使用，两端对称的结构设计使得零件在安装时无需区分方向，能够有效降低现场安装的出错概率，提升装配效率。
