斜槽定位式工件承载基座结构设计

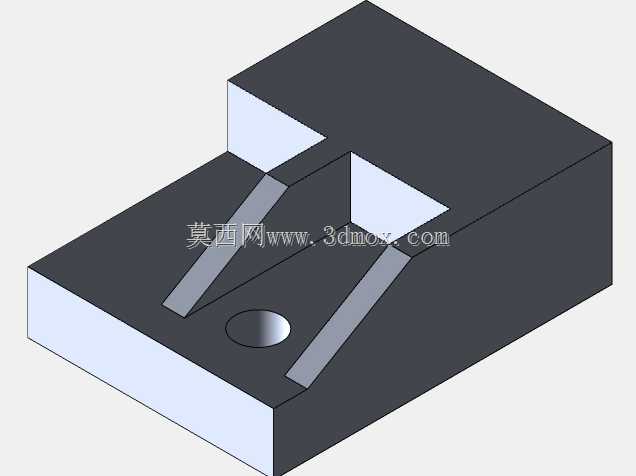

该工件承载基座主要应用于精密加工生产线的工件定位工位，可作为小型零件铣削、钻孔工序的装夹承载单元，也可嵌入自动化装配线的物料定位模块，为待加工或待装配零件提供稳定的放置基准，避免加工过程中工件出现位移偏差，保障加工精度与装配一致性。基座整体采用方块式主体结构，主体顶面设置两组对称分布的斜向导向槽，斜槽的倾斜角度经过精准测算，可适配特定外形工件的滑入定位，工件沿斜槽滑入后可自动卡合到预设位置，无需额外的锁紧操作即可完成初步定位，大幅缩短工件装夹的辅助时间。顶面同时设置圆形定位孔，可配合定位销使用，实现基座与设备工作台的精准固定，也可作为工件的辅助定位特征，进一步提升定位精度。基座的侧边设置台阶式避让结构，可在工件装夹过程中为操作工具或设备执行端预留足够的活动空间，避免加工过程中刀具与基座发生碰撞，同时也方便操作人员取放工件。设计过程中优先考虑了基座的结构刚性，主体采用等厚实体结构，可承受较大的夹紧力与切削冲击力，长期使用不易出现形变，保障定位精度的稳定性。斜槽的宽度与深度根据适配工件的外形尺寸做了匹配设计，槽壁与工件接触面的平整度公差控制在极小范围内，保证工件定位后的重复定位精度满足精密加工要求。基座的底部为平整安装面，可直接贴合设备工作台面，安装边界规整，无需额外加工适配结构即可完成固定，整体外形尺寸紧凑，占用工作台空间较小，可在同一工作台面上密集布置多个该类基座，实现多工件同步加工，提升生产线的加工效率。基座的结构设计兼顾了通用性与专用性，既可以针对特定工件实现快速定位，也可通过更换定位销适配小范围尺寸差异的同类工件，降低工装的投入成本。
