公制带铰孔立式双安装孔支撑座

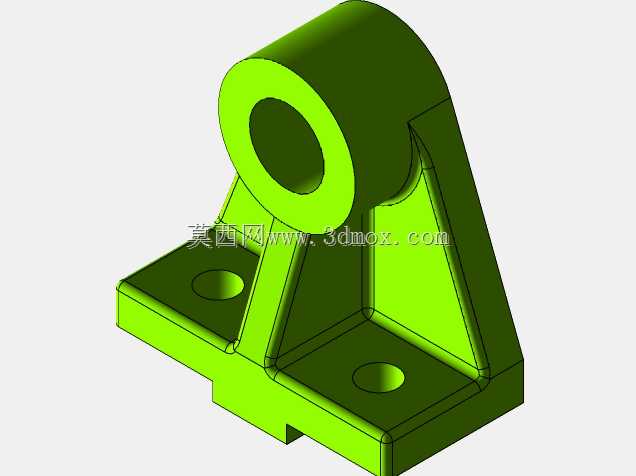

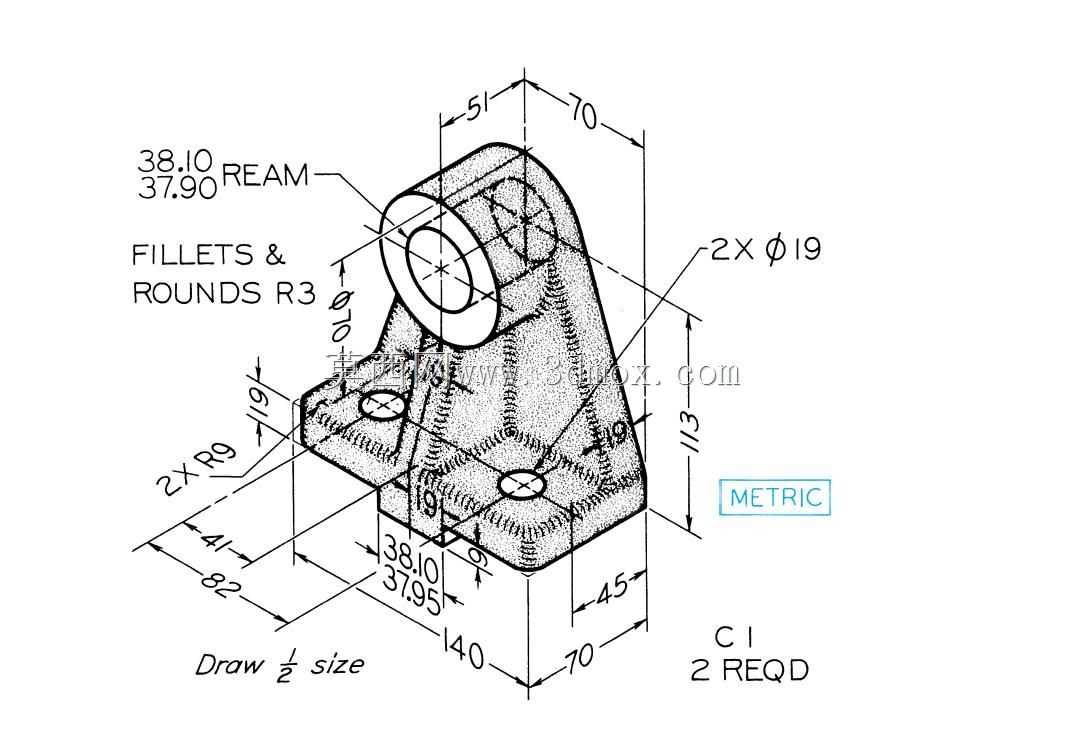

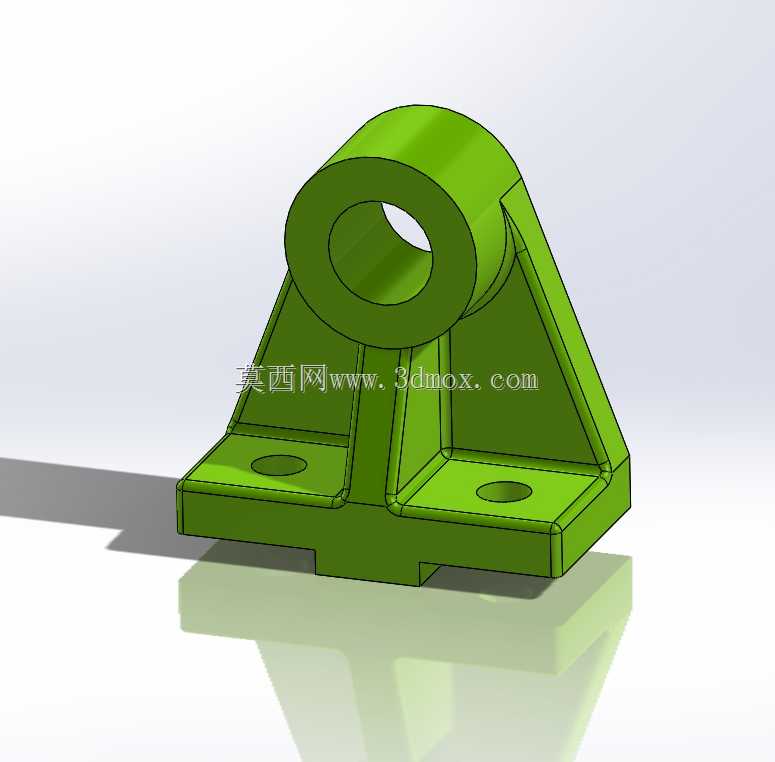

这款支撑类零件是工业传动、工装夹具领域常用的定位支撑构件，主要用于各类自动化生产线、非标工装设备、轻型输送机构中，承担轴类部件的回转支撑、定位限位作用，可适配小型转轴、铰接杆、导向轴的安装需求，在轻工机械、电子装配设备、小型工装治具中应用广泛，能够为回转类零件提供稳定的安装基准，减少轴系运行过程中的径向窜动，提升整套机构的运行稳定性。零件整体采用立式L型支撑结构，底部为平直安装基面，上部为带同轴孔的支撑筒，整体结构通过R3的圆角与R9的过渡圆弧完成各面衔接，既避免了锐边应力集中问题，也能在铸造或机加工过程中减少应力变形，提升零件整体结构强度。上部支撑筒的内孔经过铰削加工，孔径尺寸控制在37.90至38.10之间，精度等级可满足IT7级配合要求，能够与适配直径的转轴形成间隙配合，保证转轴回转过程中的顺畅度，同时支撑筒的轴向长度为51，可为转轴提供足够的支撑接触长度，降低轴系运行的挠度。底部安装基面设置有两个直径19的安装通孔，孔位横向间距70、纵向间距45，可适配M16规格的螺栓完成整机固定，安装基面总长度140、总宽度70，整体支撑高度113，安装时仅需预留150*80的平面安装空间即可完成固定，安装边界适配多数小型设备的安装面板尺寸。零件底部与支撑筒的衔接处设置有三角形加强筋结构，可在不额外增加零件整体重量的前提下，大幅提升支撑筒的抗侧向载荷能力，避免支撑部位受径向力出现断裂变形。整套零件采用公制尺寸设计，所有倒角、圆角、孔位尺寸均符合通用机械加工规范，既适合采用铸造毛坯后机加工的工艺批量生产，也可直接通过数控铣削完成单件定制，加工工艺性良好，无需特殊刀具即可完成全部尺寸加工，能够有效控制生产制造成本。
