轴类连接传动机械零件结构设计

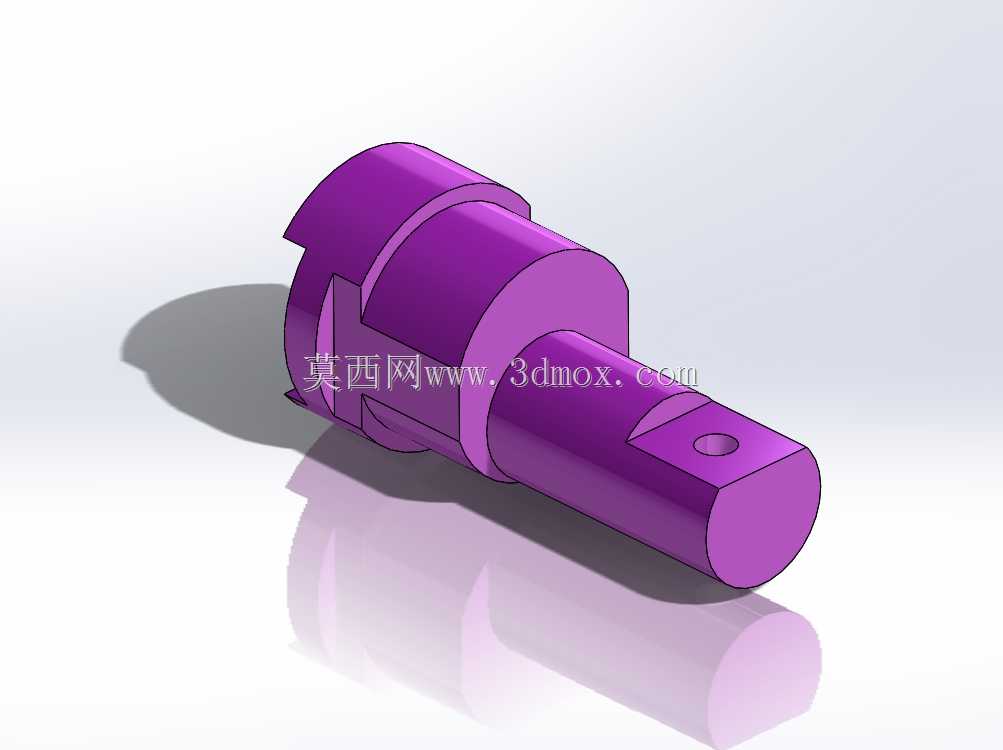

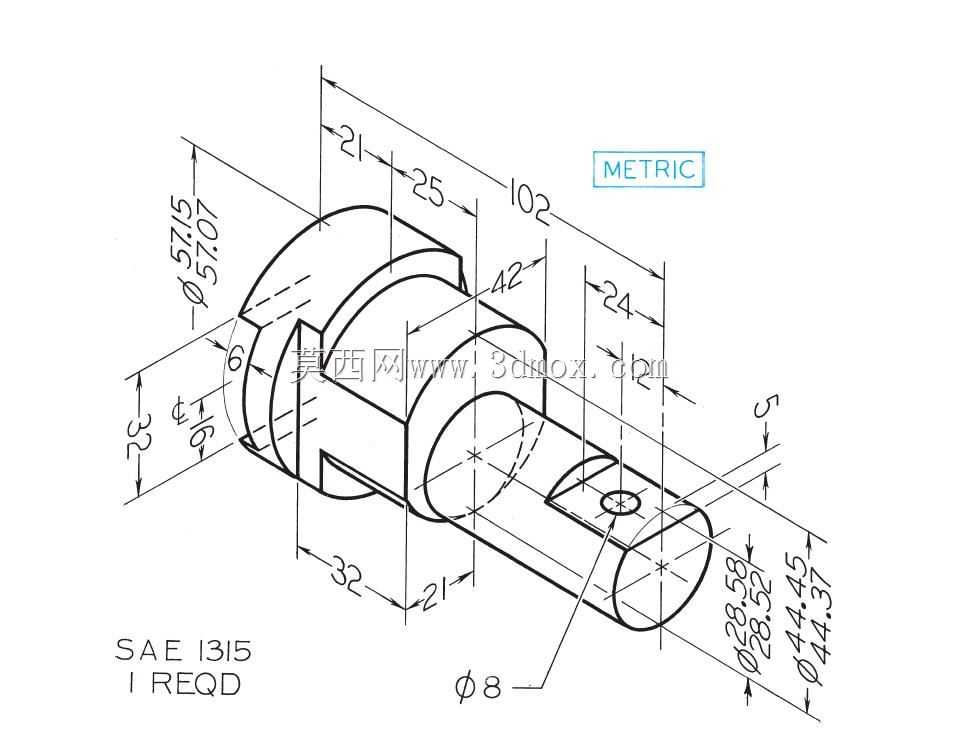

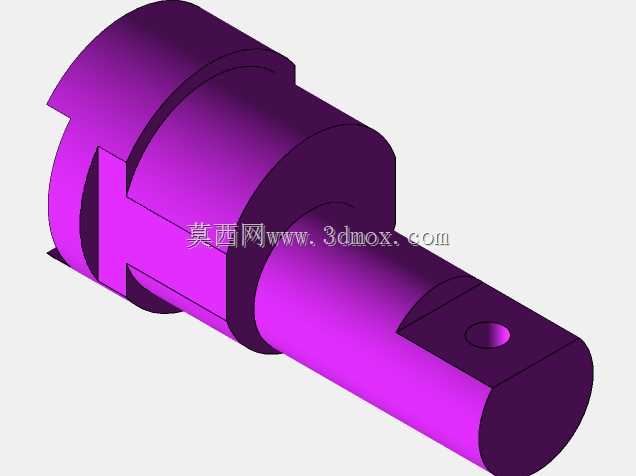

该零件属于工业传动系统中的轴类连接构件，主要应用于中小型机电设备、轻工机械以及自动化输送装置的动力传递与部件铰接场景，可作为动力输出端的连接销轴、摆动机构的铰接轴或是传动链路中的定位支撑构件使用，能够在中低载荷、中等转速的工况下稳定传递扭矩，同时承担相邻部件之间的定位与限位作用，避免传动过程中出现部件窜动、偏移的问题。从功能特性来看，该零件采用一体化轴身与端头法兰结合的结构设计，端头的大直径法兰盘可实现轴向的限位固定，安装时可直接贴合设备安装面完成定位，无需额外加装轴端挡圈等限位配件，简化了装配流程；轴身中段设置的环形凹槽可用于安装密封圈或是卡簧，满足不同工况下的密封或是轴向固定需求，轴身末端的径向通孔可用于穿装开口销、锁紧螺钉等锁紧件，防止零件在运转过程中出现轴向滑脱，保障传动链路的运行稳定性。设计过程中充分考虑了零件的加工工艺性与装配便捷性，整体采用回转体为主的结构形式，绝大多数结构可通过普通车床完成车削加工，仅径向孔与端头的扁位结构需要额外的钻削与铣削工序，加工难度低，适合批量生产；同时各轴段的直径采用阶梯式渐变设计，既满足了不同位置的强度需求，也减少了加工过程中的材料去除量，降低了生产制造成本。从尺寸与安装边界来看，该零件总长度为102mm，端头法兰最大直径为57.15mm，法兰段厚度为21mm，相邻的定位轴段直径为42mm、长度25mm，后续的主支撑轴段直径为28.58mm，末端轴段直径为44.37mm，轴身末端的径向通孔直径为8mm，安装时仅需要预留直径匹配的安装孔位，同时保证法兰端有足够的贴合面即可完成装配，整体占用安装空间较小，可适配多数紧凑型传动机构的安装空间要求，零件的尺寸公差可根据实际使用场景调整，满足不同精度等级的装配需求。
