带圆角长腰槽弧形端机械零件

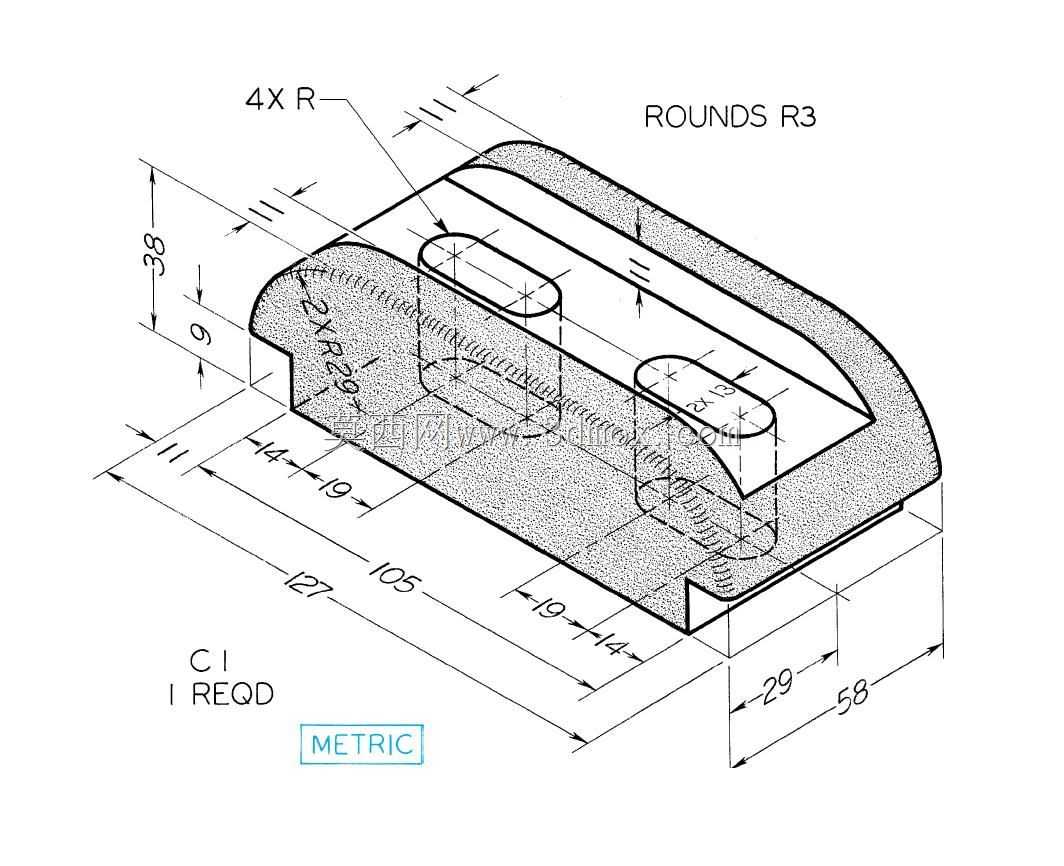

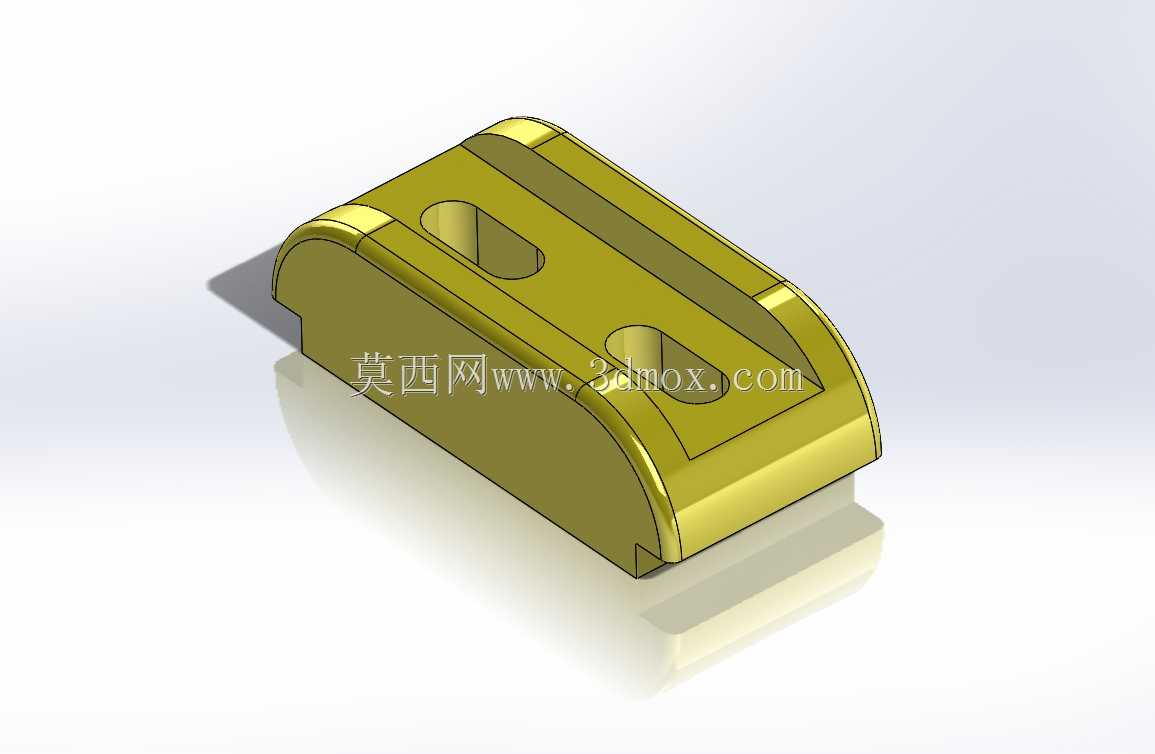

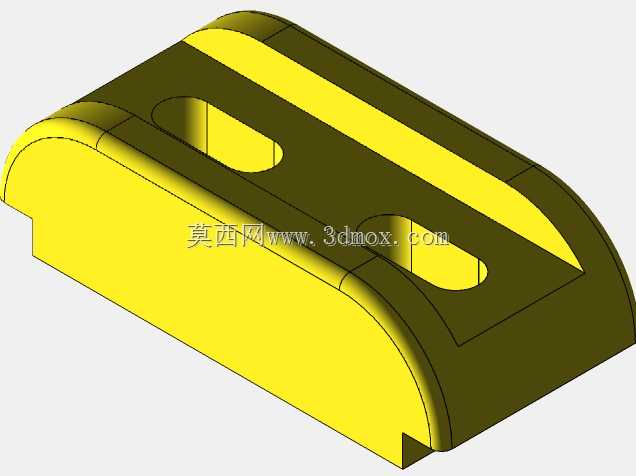

该零件属于小型机械配套的通用五金构件，多应用于轻工生产设备、小型输送线定位工位、工装夹具的滑动调节模块中，也可作为桌面级小型设备的安装基座承托件使用，承担滑动导向、位置微调、部件承托的实际功能。零件整体采用公制尺寸设计，总长度为105mm，总宽度为58mm，总高度为38mm，底部安装贴合面的厚度为9mm，整体安装边界规整，可直接适配多数常规小型设备的安装工位，无需额外调整安装空间。零件两端采用R29的弧形曲面设计，所有外棱边统一做R3倒圆处理，既消除了锐边带来的安装划伤风险，也能降低部件在滑动过程中与周边构件的磕碰干涉概率，同时提升了零件整体的结构应力表现，避免直角棱边在受侧向力时出现应力开裂的问题。零件顶面设置两个平行的长腰型通槽，槽端圆角统一为R规格，两个槽分别距离相邻侧边14mm与19mm，槽体沿零件长度方向排布，可配合螺栓实现零件在安装基座上的纵向位置微调，也可作为滑动导向槽为配套的小型滑动件提供移动轨道，槽体的通式设计也便于安装时的沉头螺栓隐藏，避免突出结构影响其他部件的运行。零件设计阶段充分考虑了加工便利性，整体结构以拉伸、倒圆、切除为主要特征，无复杂异形曲面，常规铣削设备即可完成加工，材料适配性广，铝合金、工程塑料、普通碳钢均可满足不同场景的使用需求，若用于有耐磨要求的工位，可选用45号钢做表面淬火处理，若用于轻量化工位则可选用6061铝合金做阳极氧化处理，兼顾强度与重量要求。零件的弧形端面设计也可适配部分圆弧贴合的安装场景，相比常规直角基座拥有更广的适配范围，底部平整的安装面可保证与安装基座的贴合度，避免安装后出现翘曲、晃动的问题，整体结构紧凑无冗余设计，在满足功能需求的前提下尽可能压缩了零件体积，可有效降低设备的整体占用空间。
