带双安装孔弧形支撑固定座结构

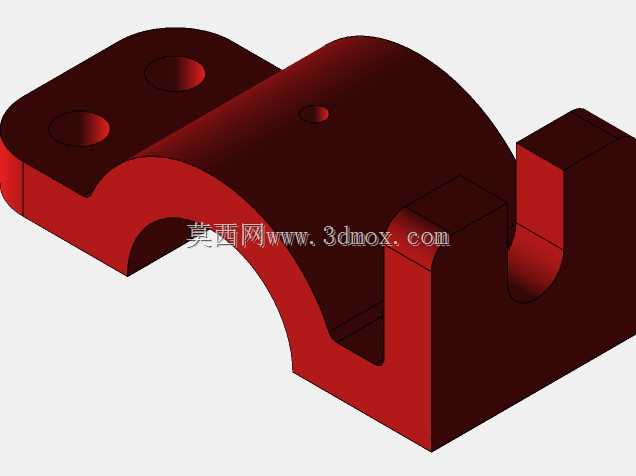

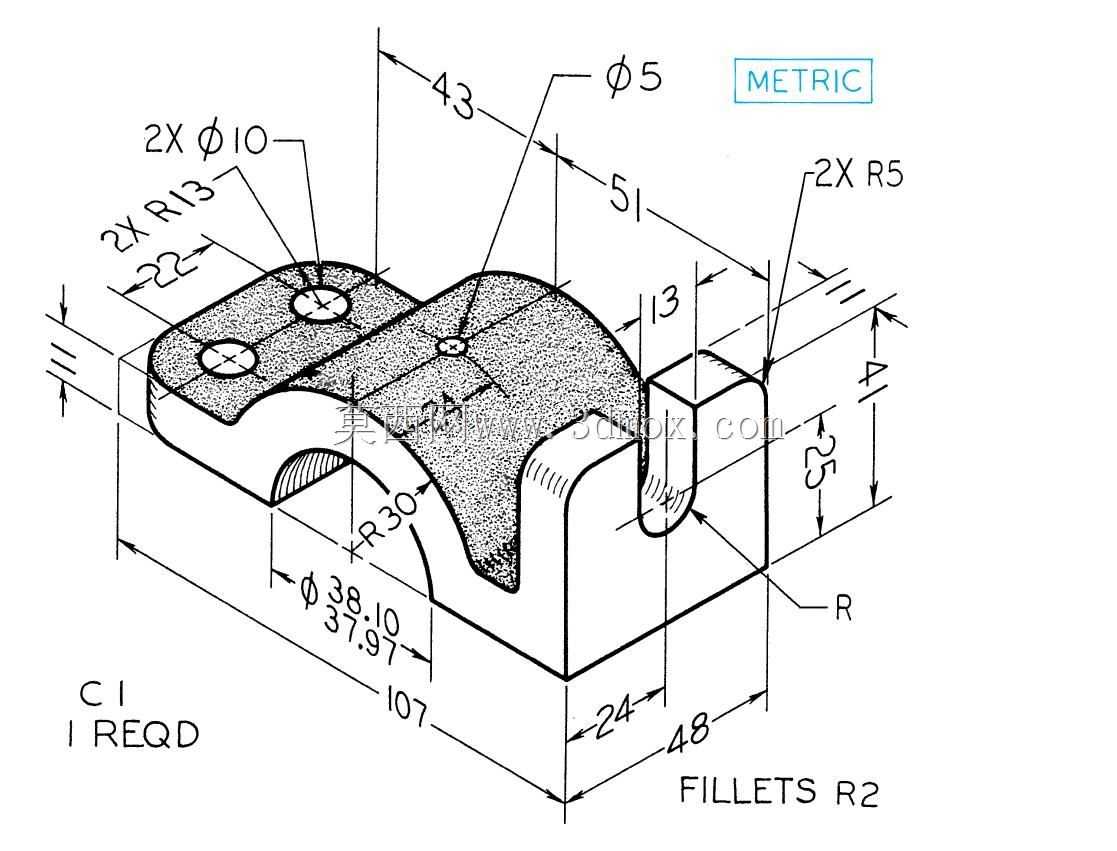

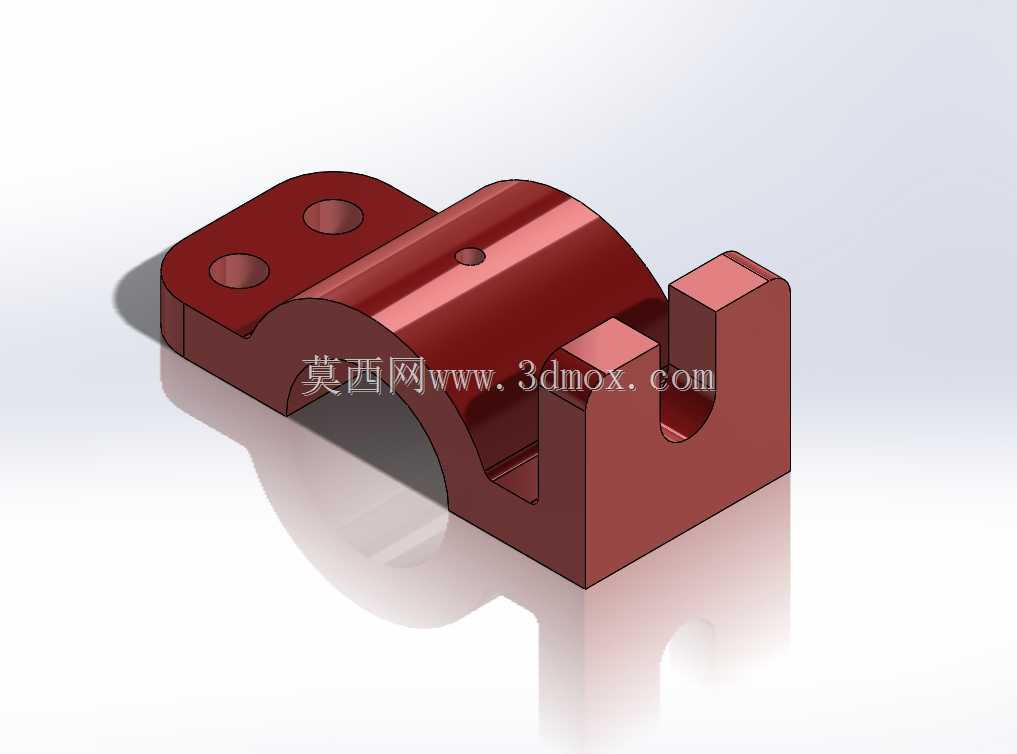

这款弧形支撑固定座是工业装配领域常用的定位支撑类零件，主要应用在轻工生产线、小型自动化设备的机架接驳、工装夹具的承载定位场景中，能够为相邻部件提供稳定的支撑限位，同时借助中部弧形避让结构，适配穿过座体的轴类、管线类部件，避免装配干涉，在小型输送线的侧边挡料定位、桌面型工装的工位承托场景中也能发挥适配作用。零件整体采用对称式布局设计，底部为平直安装基面，总长度107mm、总宽度48mm，底部基面的平直度设计保证了安装时与承载面的贴合度，降低装配后的应力集中问题。座体左侧设置两个带安装孔的凸台，凸台边缘做R13圆弧过渡，两个安装孔直径为10mm，孔中心距为22mm，可通过M8或M10规格的标准紧固件完成与安装基面的锁附固定，双孔布局能够有效限制座体的转动自由度，提升装配后的整体稳定性。座体中部为向上隆起的弧形支撑面，弧形面采用R30的大圆弧过渡，弧面顶部设置直径5mm的定位小孔，可用于安装小型定位销或紧定螺钉，对放置在弧面上的部件做周向限位，弧面下方预留直径38mm左右的弧形避让空间，能够容纳直径适配的圆轴、管状部件穿过，满足跨部件装配的空间需求。座体右侧设置竖直支撑立板，立板顶部做R5圆角过渡，立板高度为25mm，立板与底部基面之间做R2的全周圆角处理，既能够去除加工毛刺提升装配安全性，也能有效降低直角位置的应力集中系数，提升零件的抗疲劳强度。整体零件所有锐边均做圆角过渡处理，未设置尖锐棱角，符合机械装配的安全设计规范，零件采用公制单位设计，所有安装尺寸均适配国内通用的标准紧固件规格，无需额外定制连接件即可完成装配，能够直接替换同规格的常规支撑座，降低设备维护的配件采购成本。在实际使用中，该固定座可根据承载需求选用铝合金、碳钢或工程塑料材质加工，铝合金材质适配轻量化低承载场景，碳钢材质适配高承载的工装支撑场景，工程塑料材质适配有绝缘、防腐需求的特殊装配环境。
